一、概述：
HZD-W-L振动双通道监控仪，HZD-W-L-F，HZD-W/L振动监测保护仪主要用于对转速600～60000转/分旋转机械的振动烈度进行长期监测，与磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与DCS、PLC系统配接，当振动值限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器运行。
二、产品特点：
实现处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置 面板按键可调整量程值，无需电位器调整，方便现场调试 一分钟不按操作键，可自行回到运行状态 报警延时调整范围1~60秒，以防止现场干扰引起误报警
三、参数：
频率范围：10~300Hz 量 程：0~20.0mm/s 0-200um 准 确 度：±1%（满量程） 电流输出： 4~20mA 开关量输出：DC 30V / 5A或AC250V／5A（常开） 报警设定：满量程内任意设定 环境温度：运行时：0~65℃ 储存时：-30~80℃ 相对湿度：至95%，不冷凝 电源电压：220VAC/50Hz±10% 50mA 外形尺寸：160×80×160mm 开孔尺寸：152+1×74+1mm

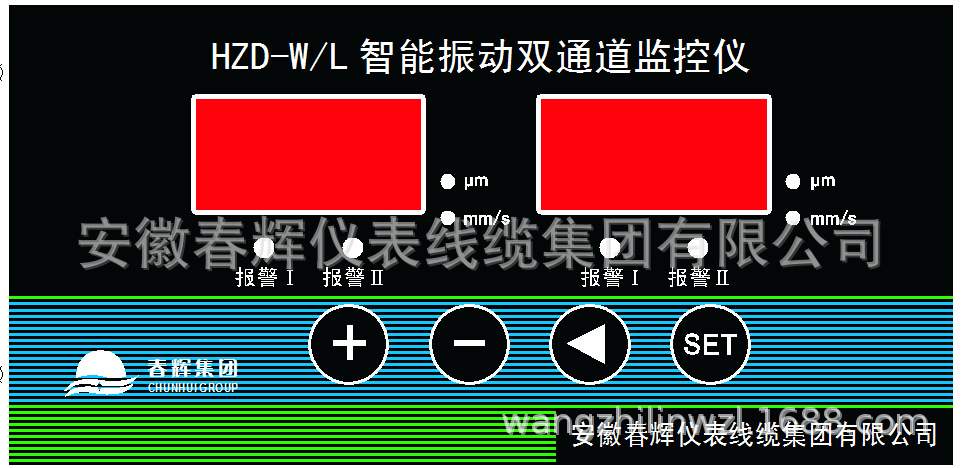

四、面板功能示意图：
通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动值；在参数设置状态下，显示参数标志； 通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动值；在参数设置状态下，显示参数标志对应的参数值； 报警指示灯：当测量值过报警设定范围时，该报警指示灯亮； SET键：长按该键5秒进入参数设置状态；在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。设置完参数后，再长按5秒，返回工作状态并保存已设置的参数； + 键：在参数查看状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9； - 键：在参数设置状态下，按此键，可查看上一参数；在参数编辑状态下，可对要编辑的参数减1，数字范围为0~9； （◄）光标左移键：在参数编辑状态下，移动要设置的参数位数，如从个位数到百位数； 参数设置与操作 本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修改，则可进行以下操作。 通电后，仪表处于运行状态下，面板显示各通道位移量。 本仪表参数均由面板的“参数设置、+、-、←”设置。各个参数均有相应的标志表示。设置次序和步骤如下：
参数标志
参数说明
设置范围
E1–
通道Ⅰ报警Ⅰ
0~999
P1–
通道Ⅰ报警Ⅱ
L1–
通道Ⅰ量程
E2–
通道Ⅱ报警Ⅰ
P2–
通道Ⅱ报警Ⅱ
L2–
通道Ⅱ量程
EE-
报警延时
0~60

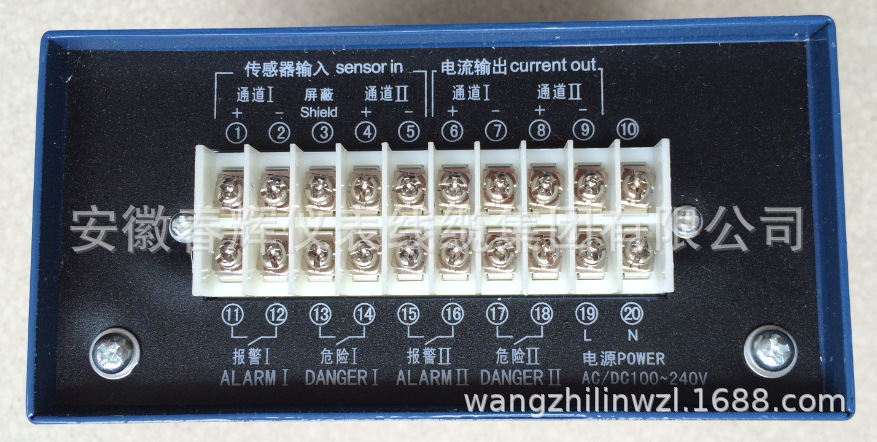

端子板接线示意图及传感器的安装

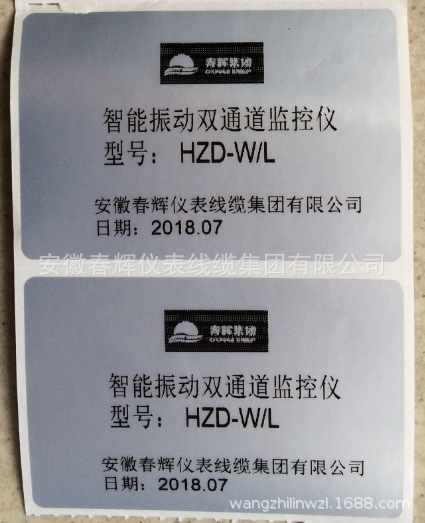

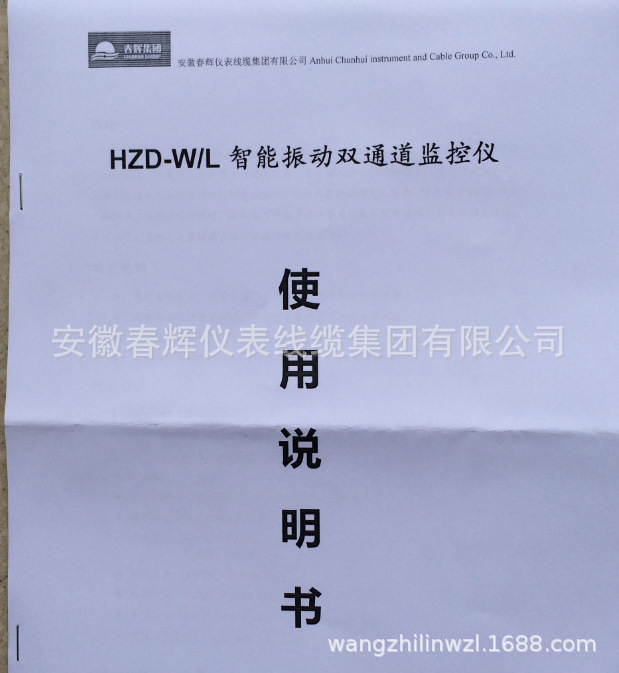

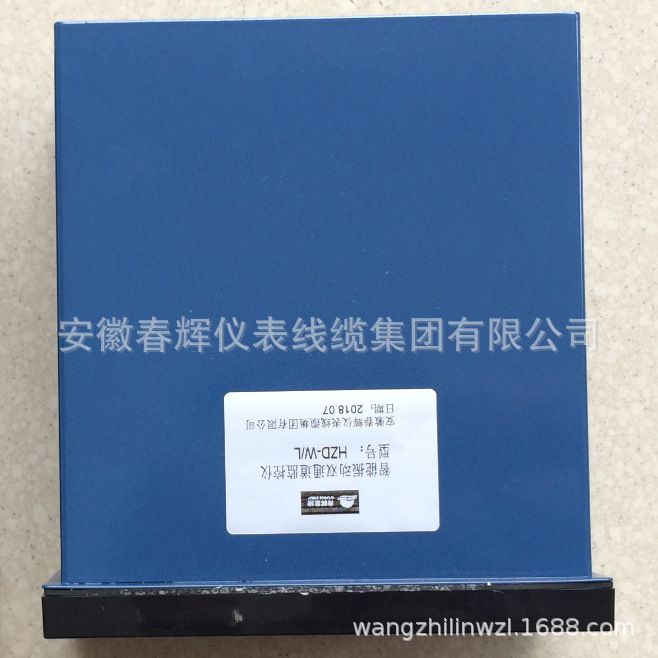

调试说明 仪表在出厂前已校验合格，用户可直接使用。 安装方式 监控仪安装在集控室，安装时将监控仪从集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出导线。 五、产品照片：
