WTZK-03温度控制器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: WTZK-03温度控制器
产品型号: WTZK-03温度控制器
产品展商: 春辉
简单介绍
WTZK-03温度控制器,WTZK-02型温度控制器适用于测量变压器油或其他的液体、气体和蒸汽的温度,并能在被测温度达到和超过设定值时发出接点信号。


WTZK-03温度控制器的详细介绍

一、概述:
       WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-02型温度控制器适用于测量变压器油或其他的液体、气体和蒸汽的温度,并能在被测温度达到和超过设定值时发出接点信号。本仪表主要用于500KVA以上的变压器油温的测量和控制。控制器主要结构是有温包(感温探头)、毛细管和弹性元件组成。这三个部件构成的密封系统内充灌了感温介质。当被测温度发生变化时,温包内的液体压力随着发生变化,通过毛细管的传递使表头的弹性元件产生一个相对应的位移量,这个位移经过机械放大后便可指示出被测温度,并带动微动开关动作输出信号。
     WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-系列型温度指示控制器,主要用于500KVA以上的变压器油温测量及控制,仪表具有良好的防护性能,在户外条件正常工作。
   WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-03型温度指示控制器装有二个可调节的控制开关,根据需要分别用于报警、控制等。
   WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-03型温度指示控制器具有高温度指示装置,能记录曾经到达过的温度值。
   WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-03型温度指示控制器结构新颖,因此具有指示控制精度高,性能稳定,灵敏度高,指示和控制同步,开关负载功率大,仪表外形薄,搞振性能好等特点。
   WTZK-03温度控制器,WTZK-02,WTZK-03压力式温度指示控制器,WTZK-03型温度指示控制器主要有感温包、毛细管和弹性元件三部分组成,在该三部分组成的密封系统内充感温介质,随着被测温度的变化、压力变化使弹性元件的自由端产生相对应的位移,并推动指示系统,控温开关达到测量油温和输出信号的目的。
二、WTZK-03温度控制器数据:
1.测量范围:0~100℃
2.指示精度:1.5级
3.开关特性:
   a.开关设定精度:±3℃
   b.开关差:6±2℃
   c. 开关额定负荷:AC220V、1.5A
4.温包尺寸:φ14×150
5.温包安装尺寸:外螺纹M27×2
6.表头安装尺寸:3孔φ6 144×210
7.开关在仪表出厂时标准设定值:上限55℃第二上限80℃
8.防护性能按GB4208—1993.
  在环境温度-40~+50ºC相对温度不大于90%的条件下,控制器能够联系正常工作。
9.温度指示:
    a时间常数<15秒
    b单向园型分度:0-100ºC非线性,0-120ºC非线性
10.温度控制:
    a.设定可调范围:量程0-100ºC为20-90ºC,量程0-120ºC为30-100ºC
    b.标准设定值:K1=55ºC     K2=80ºC
    c.开关动作误差:±3ºC     开关切换差:6±2ºC
    d.开关参数:AC、250V、3A电20×104次

三、安装和使用:
 温度设定:打开表盖,转动旋钮设定针即可(一般不用再设定)。
接线:打开表盖,将电缆线从引线接点穿入,按图2要求接线。电缆线使用KW4×1.5控制电缆。
接线后拧紧引线接头处螺母,不得松动。表盖按原样合好,均匀旋紧四只螺钉。
温控器表头安装前应先完成安装接线和开关设定两项工作。

undefined

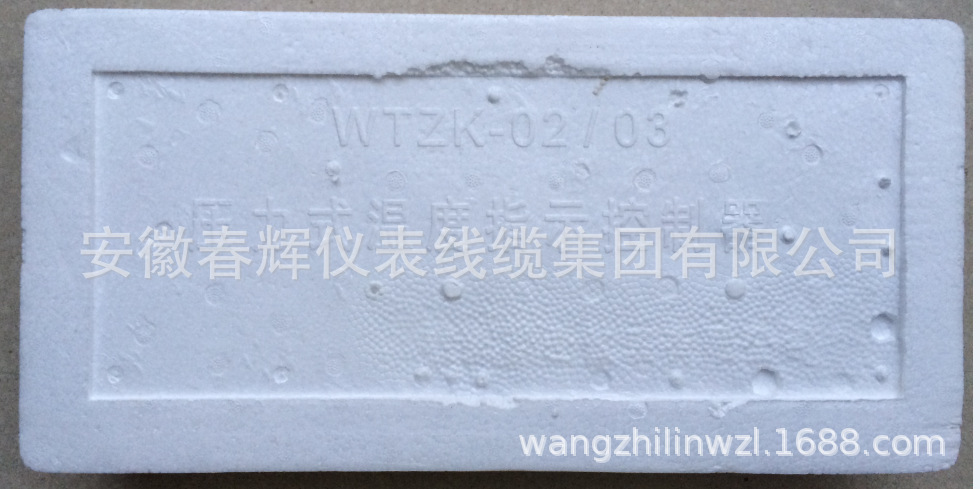

包装盒

春辉

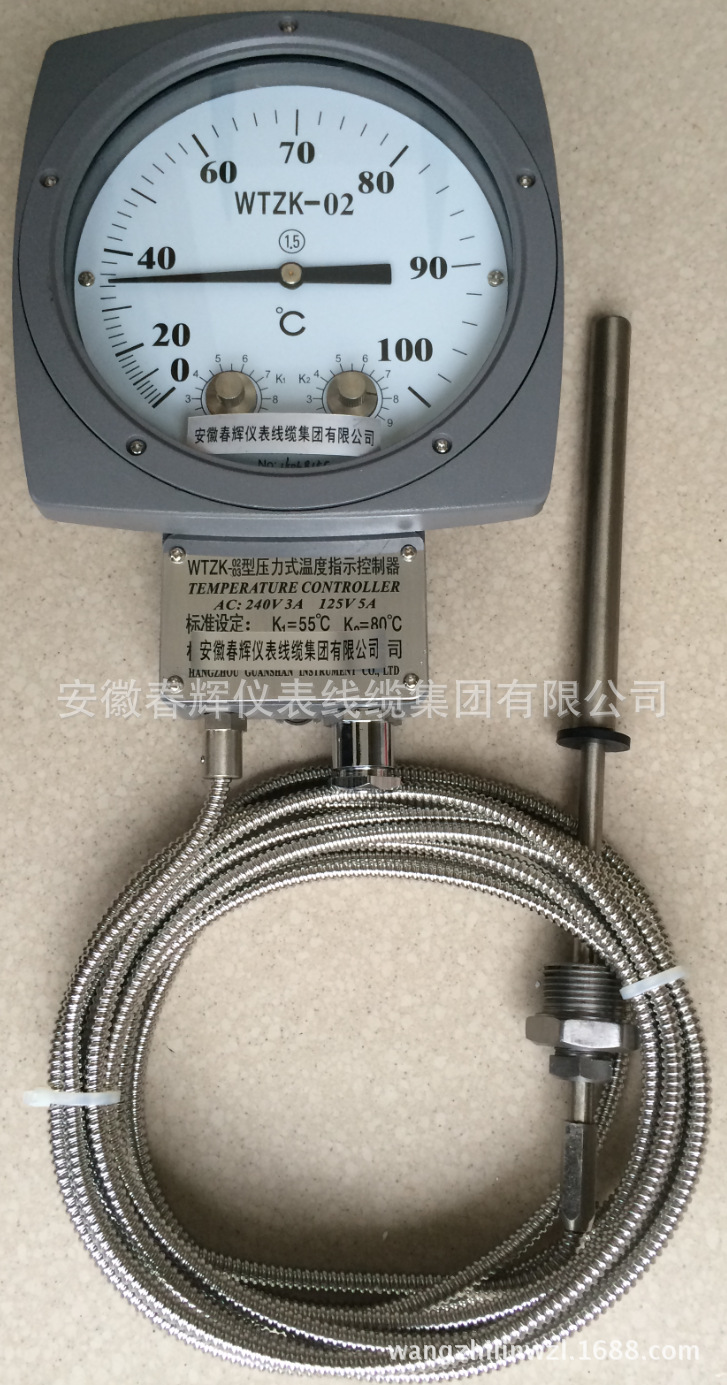

WTZK-02

WTZK-02-A
