JM-C-7F型反转速监视仪

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: JM-C-7F型反转速监视仪
产品型号: JM-C-7F
产品展商: 春辉
简单介绍
JM-C-7F型反转速监视仪、反转速监视仪​配接CH-SZC-01型反转速传感器,有反转报警功能,可测量工业水泵等各种旋转机械的轮轴、齿轮、齿条的正反转、转速、线速度。适合旋转机械装置TSI的系统设计使用,可应用于电力、机械、化工、冶金等行业。为旋转机械的运行提供多种参数的测量及早期故障的预报


JM-C-7F型反转速监视仪的详细介绍

一、概述:
     JM-C-7F型反转速监视仪、反转速监视仪配接CH-SZC-01型反转速传感器,有反转报警功能,可测量工业水泵等各种旋转机械的轮轴、齿轮、齿条的正反转、转速、线速度。适合旋转机械装置TSI的系统设计使用,可应用于电力、机械、化工、冶金等行业。为旋转机械的运行提供多种参数的测量及早期故障的预报。
   JM-C-7F型反转速监视仪、 反转速监测保护仪是采用单片机为核心的转速监控保护仪表。该监控仪表具有:转速监测、正反转监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。适用于汽轮机、磨煤机、风机、减速机、水泵、离心机、平衡机、空压机等旋转类机械的转速的监视和保护。

二、产品特点:

JM-C-7F型反转速监视仪、反转速监视仪反转速报警转速表的传感器输入方式:正反转NPN集电极开路型霍尔传感器

测速盘齿轮齿数:1~255齿

超速保护和转速报警
转速表设有二个转速报警界限值。只要被测转速超过任一设定值,转速表前面板上报警指示灯或危险指示灯亮,同时报警继电器或危险继电器动作,输出开关信号
反转报警
当测速盘齿轮反转时反转指示灯亮,同时反转报警继电器动作,输出开关信号
电流输出
相对于测量转速,转速表4~20mA模拟量输出,对应转速为0~5000rpm。
注:如有,满度值需在定货时说明

三、参数:

1.显 示:4位红色LED
2.信号输入:NPN集电极开路脉冲信号
3.测量范围:0~5000rpm
4.显示精度:±1rpm
5.报警、危险:满量程内任意设定
6.报警输出:AC250V/5A
7. 电流输出:4~20mA
8.外形尺寸:240×182×90mm
9.开孔尺寸:275×170mm
四、参数设置及面板操作:

参数设置与操作
通电后,仪表处于运行状态下,面板显示各通道位移量。

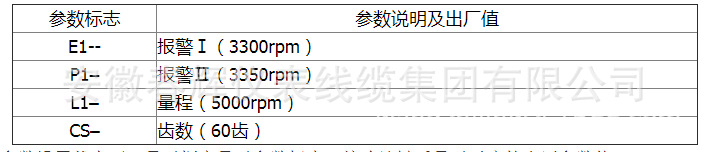

本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下:

undefined
注:在参数设置状态下,显示框中显示参数标志,按确认键后显示对应的出厂参数值。

1、先按住“设置”三秒后进入设置状态。

2、用“+”“—”键选择相应参数,壹级报警一(E1)、二级报警一(P1),与量程20mA输出相对应的测量值(L1),齿数(CS)。

3、选择相应设置参数后,按“确定”键进入,用“+”“—”键调节相应参数(报警,二级报警,量程与齿数)。注:按住“+”“—”键三秒后进入调节状态。设置完成后按“确定”键保存,或按“设置”键取消修改值。后按住“设置”三秒后退出设置状态。

注:在出厂时齿数设定为缺省值60齿

五、产品照片:

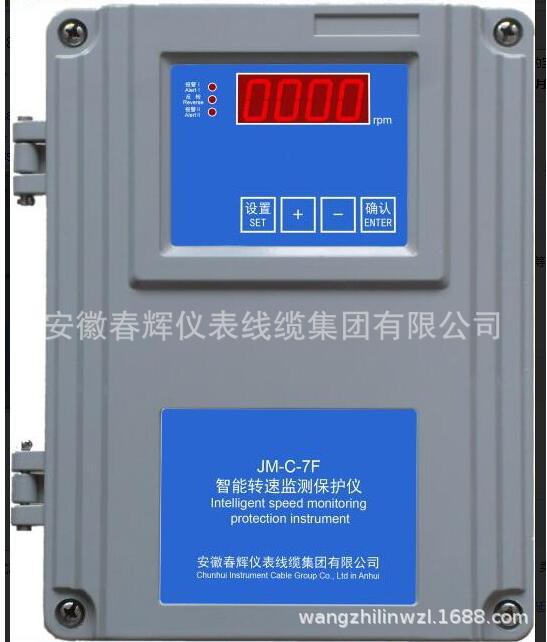

JM-C-7F
