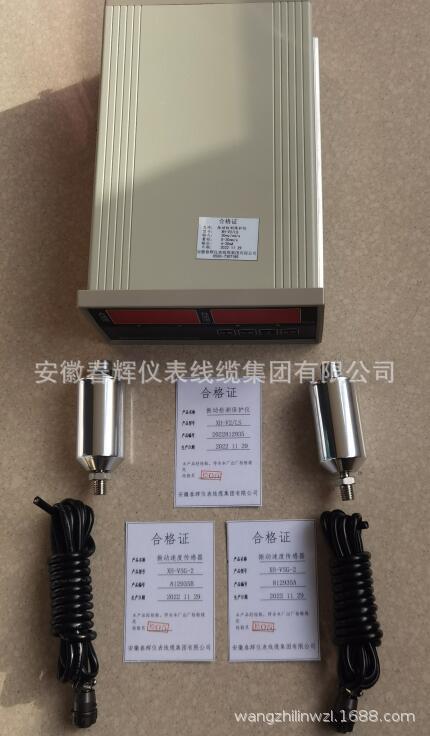

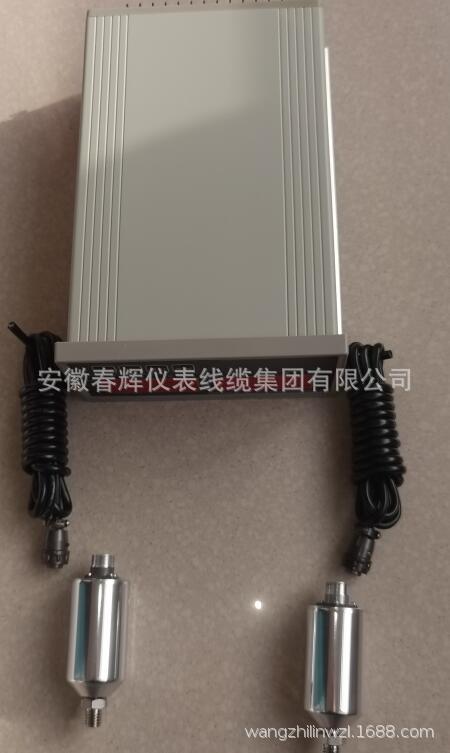

产品名称: 振动检测仪 振动监测保护仪
产品型号: XH-V2/L
产品展商: 春辉
简单介绍
振动检测仪 XH-V2/L、振动监测保护仪振动监视仪、XH-V2/L型振动监测仪使用说明书是风机、压缩机、汽轮发电机等各种旋转机械装置不可缺少的检测、保护设备。它与XH-VSG型速度传感器相配合,可对各种旋转机械的轴承优良振动峰—峰值进行振动速度(振速)连续监视和测量。


振动检测仪 振动监测保护仪的详细介绍

一、概述:

     振动检测仪 XH-V2/L、振动监测保护仪振动监视仪、XH-V2/L型振动监测仪使用说明书是风机、压缩机、汽轮发电机等各种旋转机械装置不可缺少的检测、保护设备。它与XH-VSG型速度传感器相配合,可对各种旋转机械的轴承优良振动峰—峰值进行振动速度(振速)连续监视和测量。
该装置具有精度高、性能稳定、抗干扰能力强、性高等特点。

二、参数及指标:

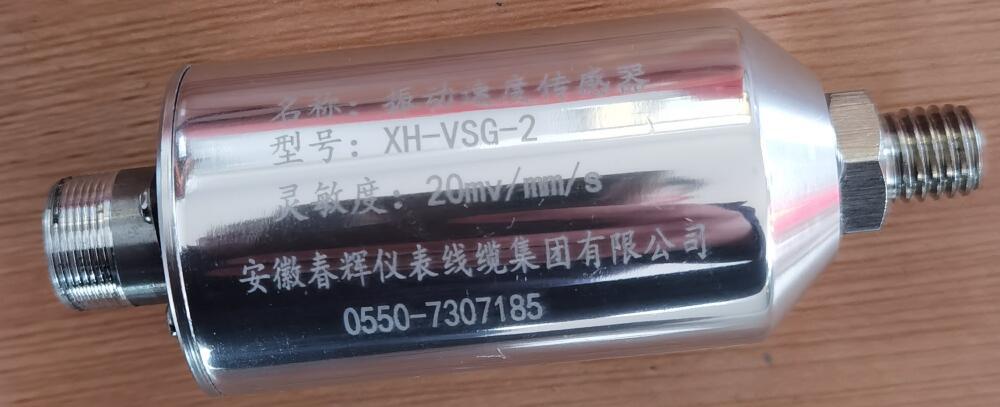

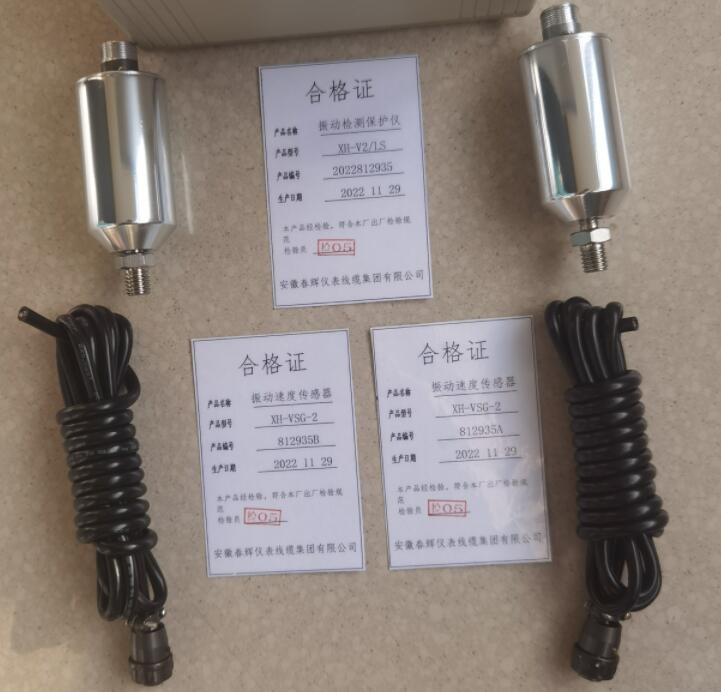

1.XH-VSG型磁电式速度传感器

(1)灵 敏 度:  30mv/mms-1
(2)频    响:  10~500Hz
(3)自振频率:≈10Hz
(4)可测振幅: ≤2000μm(P—P)
(5)*大加速度:10g
(6)测量方向:垂直或水平
(7)使用环境:温  度   0 ~ 90℃
                相对湿度 ≤90%
(8)外形尺寸:φ35×78mm

(9)重    量:200g

2.XH-V2/L型振动监测仪使用说明书
(1)显示方式:3位LED数字显示
(2)精    度:线性误差≤±1% (满度值)
(3)频    响:14~200Hz  (振动表)
10~100Hz  (烈度表)
(4)测量范围:0~10.0mm/s,0~20.0mm/s(值)
(5)频响误差:40~60Hz   ≤±2%
               30~120Hz  ≤±4%
               10~200Hz  ≤±8%
(6)电流输出:4~20mA  精度≤±1%   负载≤500Ω
(7)报警、停机设定值:满量程内任意
(8)报警输出:报警Ⅰ值、Ⅱ值两点,继电器常开接点,容量DC28V  1A
(9)环    境:使用温度  0 ~ 45℃
               储存温度 -40℃~+60℃
相对湿度:20 ~ 90%
(10)电    源:220VAC±10%  50Hz
(11)外形尺寸:160×80×220mm(宽×高×深)
(12)开孔尺寸:152×76 (宽×高)

三、产品调试及使用:

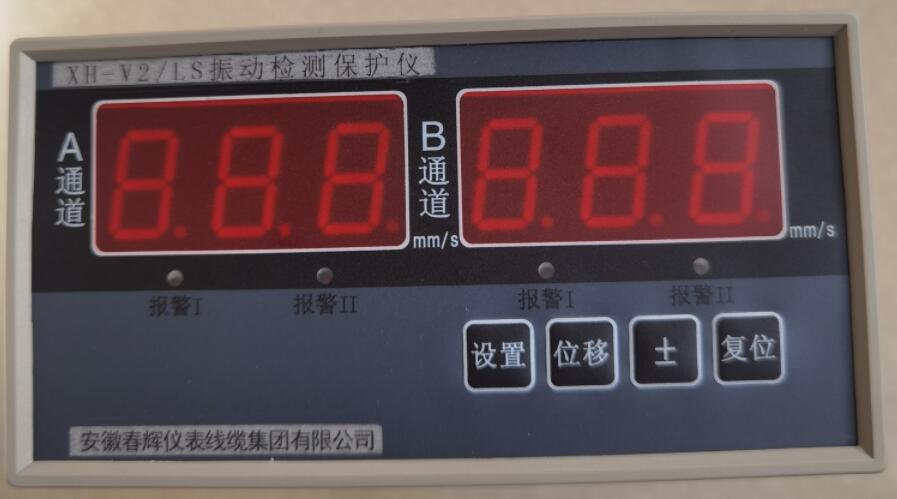

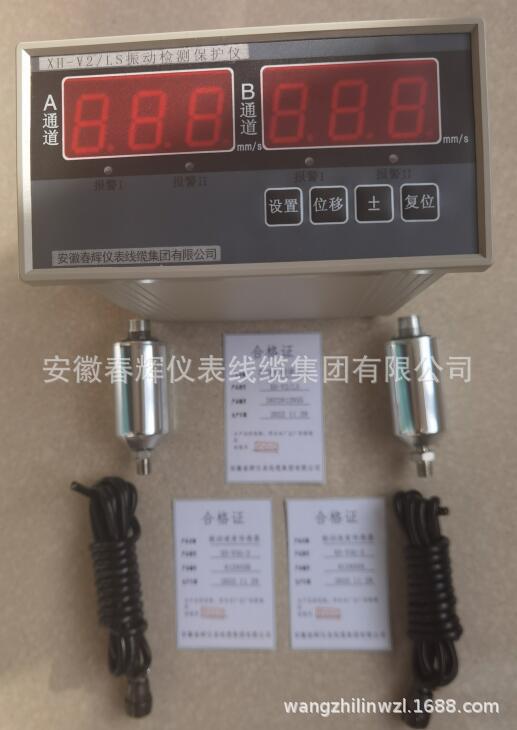

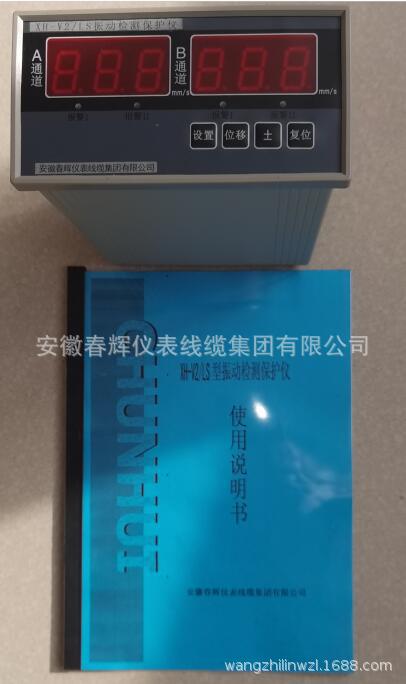

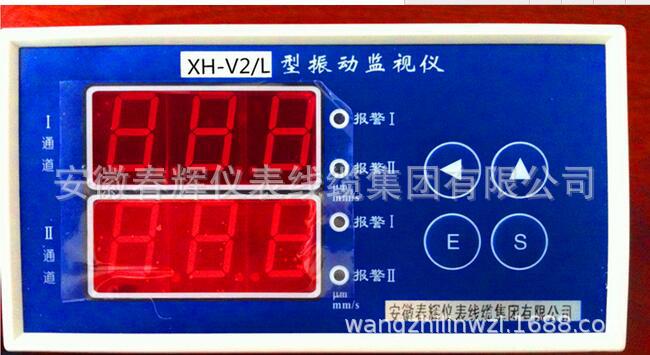

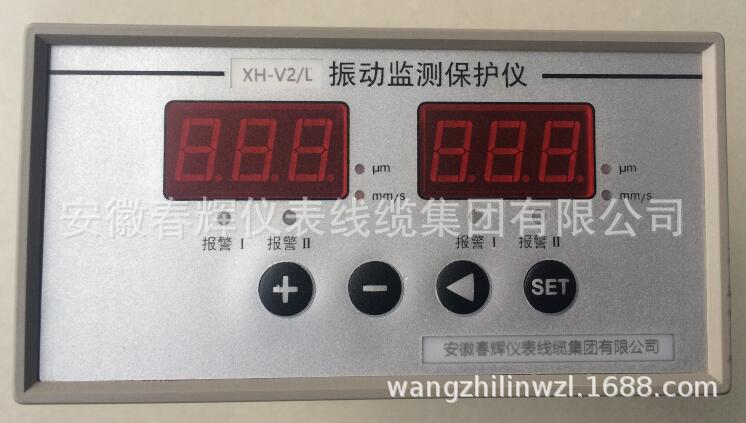

XH-V2/L型振动监测仪使用说明书的外形如图一所示。可同时监测A、B两个振动通道,左半部为A通道报警Ⅰ值、报警Ⅱ值指示;右半部为B通道报警Ⅰ值、报警Ⅱ值指示;右边为“功能”,“移位”,“+”, “复位”四只按钮。)

undefined

图一XH-V2/L型振动监测仪使用

1.显示器:在正常测量时,显示器显示测量读数;在设定状态下,显示器显示功能标识和对


应的数据。
2.报警值设定:
(1)  按下“功能”按钮,当显示器显示“P-S”时,进入设定状态,释放“功能”按钮,显示器显示设定准入密码值,用户可通过“移位”按钮和“+”按钮来设定准入密码值(“1,2,3”);按下“功能”按钮,当显示器显示“A-1”时,进入上通道报警Ⅰ值设定状态;按下“功能”按钮,当显示器显示“A-2”时,进入上通道报警Ⅱ值设定状态;按下“功能”按钮,当显示器显示“ b-1”时,进入下通道报警Ⅰ值设定状态;按下“功能”按钮,当显示器显示“ b-2”时,进入下通道报警Ⅱ值设定状态.
● 设定完参数后,应按“功能”键多次退出,以所设参数被存入。
● 当发生报警时,面板按键失效(“复位”键除外)。
● 在设定状态,一分钟不按按键,仪表返回正常显示状态,所设参数不保存。
“功能”按钮的功能标识参见下表。

功能

功能名称

功能标识(按下功

能键)

设定数据

(释放功能键)

说                        明

1

准入密码

P-S

123

“123为准入密码值,按位移键或加1键可设置

3

A通道报警值1显示和设定

A-1

XXX

XXX为A通道报警值1设定值,可用位移键和加1键修改。

4

A通道报警值2显示和设定

A-2

XXX

XXX为A通道报警值2设定值,可用位移键和加1》键修改。

5

B通道报警值1显示和设定

b-1

XXX

XXX为B通道报警值1设定值,可用位移键和加1键修改。

6

B通道报警值2显示和设定

b-2

XXX

XXX为B通道报警值2设定值,可用位移键和加1键修改。

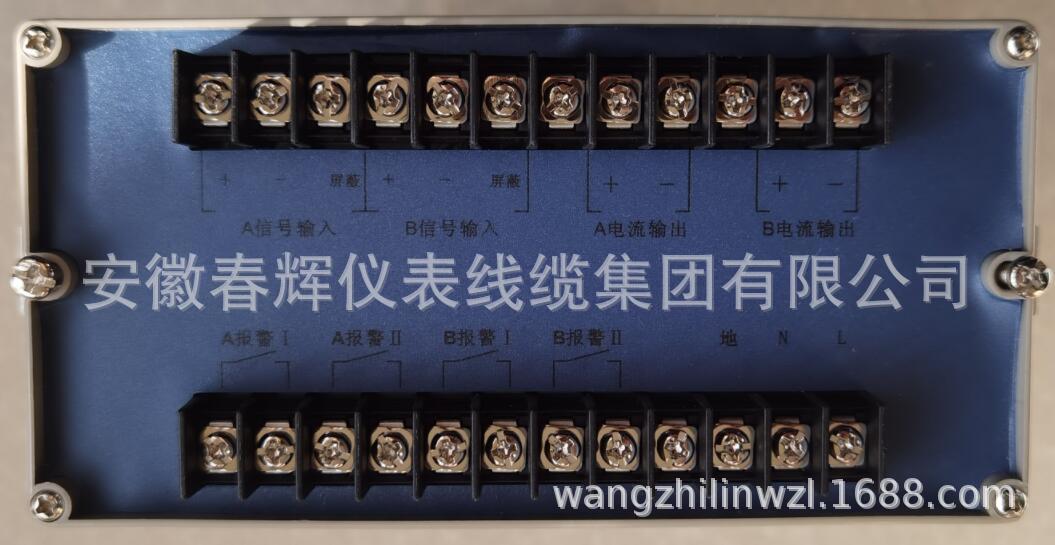

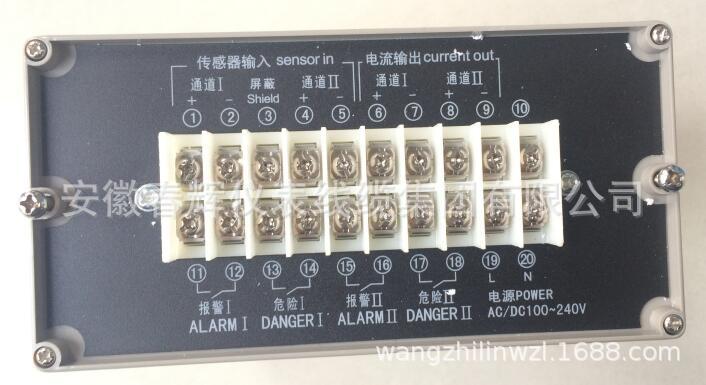

(2)  在监视仪的讯号输入端(见图二),加入交流信号电压后。当信号电压超过所设定
的某点报警值时,监视仪面板上的相应报警值指示灯亮,后端子板相应的接点闭合。

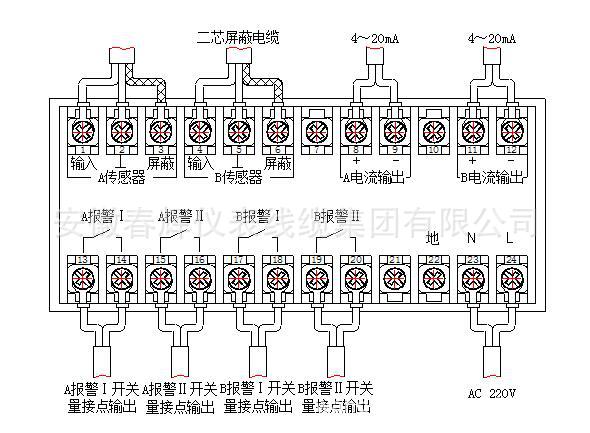

图二  XH-V2/L振动烈度监视仪(背面端子)系统接线图

四、产品安装:

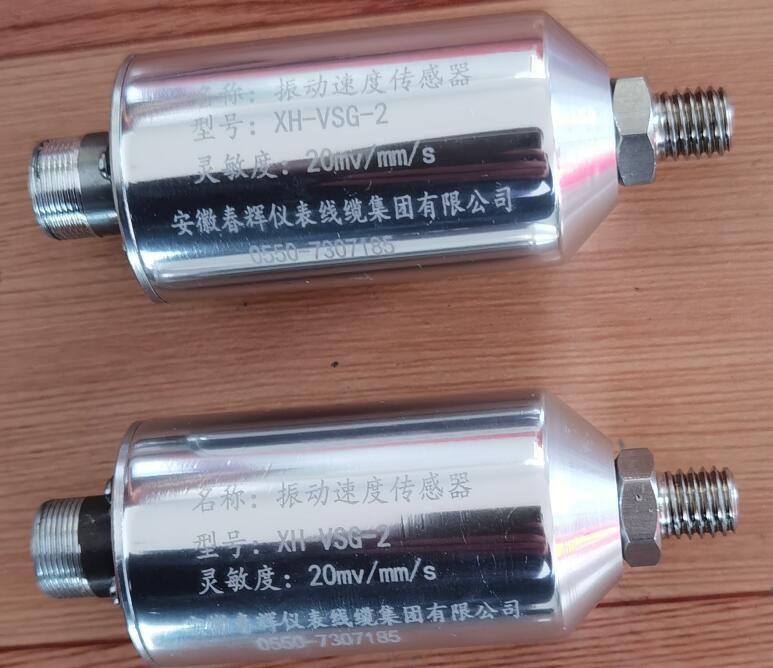

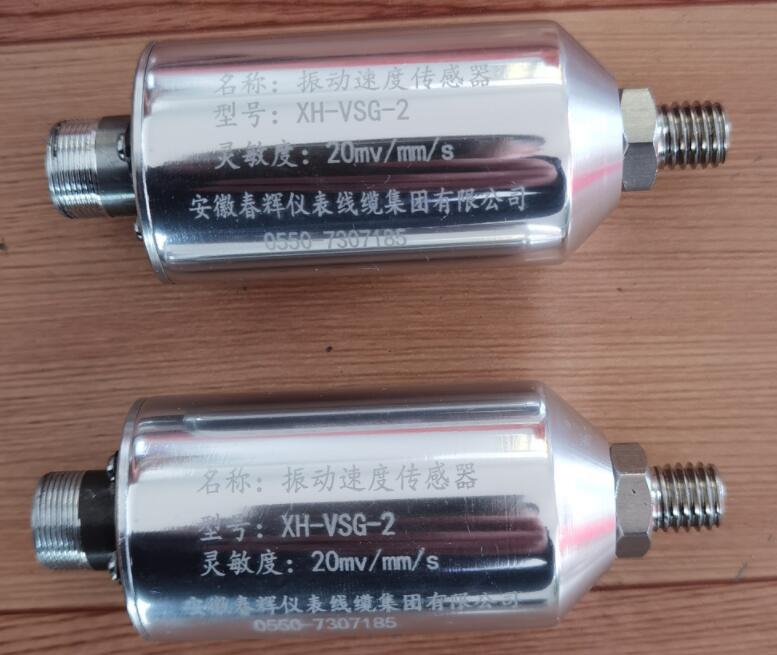

1. XH-VSG型速度传感器的安装
(1) 安装位置:水平或垂直安装于被测振动点上,以传感器底部M10螺钉固定。
(2) 安装尺寸及规范:参看图三(速度传感器的安装及防护),若传感器安装位置受到高温蒸汽等冲刷时,为降低传感器环境温度、需加防护措施,一般情况下可不加防护。
(3) 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上,都标有1、
2、3、4的数字考虑到接线牢固,将“2、4”和“1、3”分别短接并用。“2、4”作为传感器讯号输出的正,“1、3”作为负,分别接至振动烈度监视仪的背面接线端子上的讯号输入,“2、4”接正端,“1、3”接负端,与振动烈度监视仪的连接导线要求有良好的绝缘性能,采用两芯屏蔽电缆,电缆的屏蔽层一端浮空,另一端在振动烈度监视仪的外壳接地。
2.XH-V2/L型振动监测仪使用说明书的安装

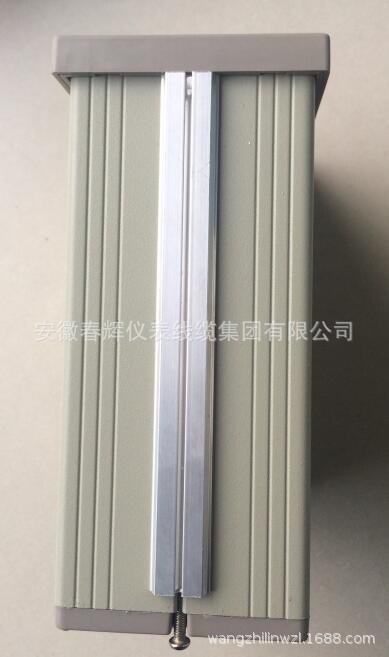

    XH-V2/L型振动监测仪使用说明书为盘式固定安装。可安装于集控室控制屏上,采用侧翼板固定。可
参看图一(XH-V2/L型振动监测仪使用说明书)
五、注意事项:

1.监视仪印板上的1W1、2W1分别为A通道、B通道的调幅电位器。XH-V2/L型振动监测仪使用说明书出厂前已经过的精度标定,在现场安装前,如没有的计量单位作系统复标。请不要随意调整监视仪印板上的1W1 、2W1电位器。若有故障可与本厂联系,协商解决。
2.本厂生产时,振动烈度满量程值按20mm标定;报警Ⅰ值设定为8mm、报警Ⅱ值设定为12mm,如有要求请订货时说明。
3.传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施由用户因地制宜自行处理。
4.产品保修期为一年。

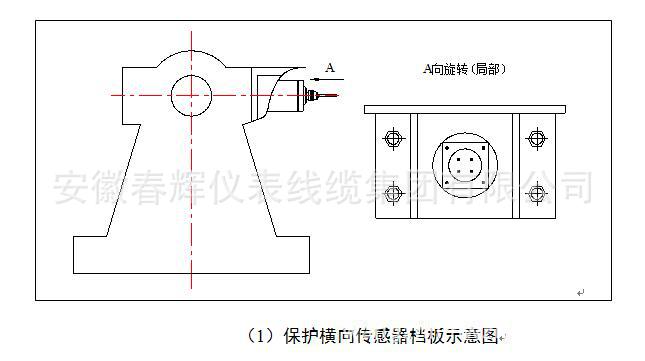

(1)保护横向传感器档板示意图

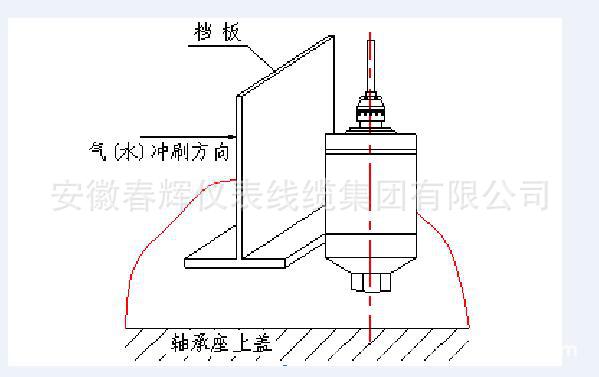

(2)防止漏气漏水档板示意图
