产品名称: 轴位移振动变送器
产品型号: HZD-B-9F
产品展商: 春辉
简单介绍
轴位移振动变送器,HZD-B-9F轴位移振动变送器,是采用单片机为核心的振动变送器。该变送器通过ST系列振动速度传感器监测旋转机械的优良振动,如机壳振动,轴瓦振动,机架振动等,并输出振动的位移值或速度值。具有:振动监测,双报警设置点,模拟电流输出等功能。适用于电力,石油,化工等工业部门旋转机械转速的监控和保护,如汽轮机,风机,压缩机,电机,泵等。


轴位移振动变送器的详细介绍

一、概述:

          轴位移振动变送器振动变送器、HZD-B-9F振动变送器、HZD-B-9F轴位移振动变送器、可测量机壳或者结构相对于自由空间的振动,即优良振动,适 用于具有滚珠轴承的机器,在这种机器里轴的振 动可较多地传到机壳上,故该振动变送器可配接 磁电式速度传感器,对旋转机械进行连续测量和 保护,传感器的安装应注意,不会导致传感 器振幅减低,以及频率影响被改变或所产生的信号不能代表机器的真实振 动,对于电机、压缩机、风机等需要测量大量振动点的情况,该振动变送 器尤其适用。

二、主要功能:
      实现处理:报警Ⅰ值、Ⅱ值可通过面板按键任意设置
      面板按键可调整量程值,无需电位器调整,方便现场调试
      30 秒不按操作键,可自行回到运行状态
      后面板上有与振动幅度值成正比的电流输出端子,供记录输出
      具有报警延时功能(0~25.5 秒任意设置)

三、指标:

      传感器灵敏度:20mV/mm/S

      频率范围:10~300Hz
      量 程:0~20.0mm/s
      准 确 度:±1%(满量程)
      电流输出:4-20mA
      开关量输出:AC220V/5A
      报警设定:满量程内任意设定
      环境温度:0~45℃
      相对湿度:≤80%
      电源电压:DC24V
      外形尺寸:120×90×72mm
     安装方式:螺丝固定安装

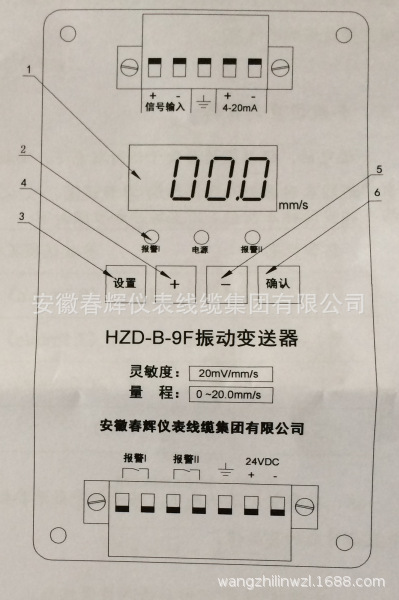

四、前面板示意图:


undefined
1—显示窗:在运行状态下,显示测量值;在参数设置状态下,显示参数标志与参数值;
2—报警指示灯:
当测量值超过报警设定范围时,该报警指示灯亮;
3—参数设置键
按住该键约 3 秒,进入参数设置状态;在参数设置状态下,可进行参数设置;设置完参数后,按住约 3 秒,退出参数设置状态;
4—+键
在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数加 1,按 3 秒连加;
5—-键

在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数减 1,按 3 秒连减;
6—确认键
在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。
五、参数设置与操作
通电后,振动变送器处于运行状态下,面板显示测量值。
本变送器各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下:

undefined
注:在参数设置状态下,显示框中显示参数标志,按下确认键显示框中显示对应的参数值。
1、先按住“设置”三秒后进入设置状态。
2、用“+”“—”键选择相应参数,上等报警(E1)、二级报警(P1),与量程 20mA 输出相对应的测量值(L1)。
3、选择相应设置参数后,按“确定”键进入,用“+”“—”键调节相应参数(上等报警,二级报警与量程)。注:按住“+”“—”键三秒后进入调节状态。设置完成后按“确定”键保存,或按“设置” 键取消修改值。*后按住“设置”三秒后退出设置状态。

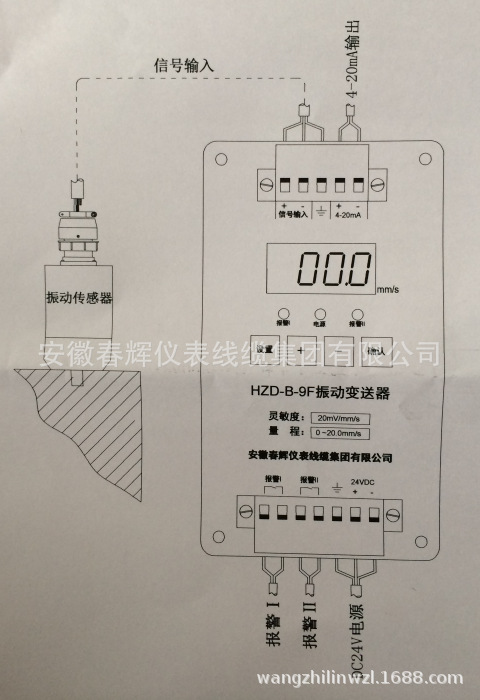

六、端子板接线示意图及传感器的安装:

undefined

、产品照片:

带报警 带数字显示

HZD-B-9Fundefined



HZD-B-9F-10
undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefined

undefined

undefined



undefinedundefined



不带报警

undefined
带报警
undefined
