产品名称: 振动速度传感器
产品型号: HD-ST-6
产品展商: 春辉
简单介绍
HD-ST-6振动速度传感器配接HZD-W/L智能振动双通道监视保护仪,可测量各种旋转机械的轴承优良振动,可以早期发现各种旋转机械的故障,输出标准4-20mA电流信号,送给PLC、DCS和DEH系统等。


振动速度传感器的详细介绍

一、产品概述:

     HD-ST-6振动速度传感器主要安装在各种旋转机械装置的轴承盖上(如汽轮机、压缩机、风机和泵等)。它是由运动线圈切割磁力线而输出电压的电磁式传感器,因此具有工作时不需要供给电源、安装容易等特点。安装位置:垂直或者水平安装于被测振动点上,传感器底部用M10×1.5螺钉固定。

     HD-ST-6振动速度传感器配接HZD-W/L智能振动双通道监视保护仪,可测量各种旋转机械的轴承优良振动,可以早期发现各种旋转机械的故障,输出标准4-20mA电流信号,送给PLC、DCS和DEH系统等。

     HD-ST-6振动速度传感器与振动,烈度表配接后,可以测量各种位移、速度等。 由滚动轴承支承的转子,其振动会足够大的传到轴承座上,安装在轴承座上或者很靠近轴承外壳上的速度传感器,由内部运动线圈切割磁力线而输出电压,提供信号输送给监测仪表,用来对机械故障进行预测和报警。

     HD-ST-6振动速度传感器与振动、烈度监控仪(或变送器)配接后,可以测量各种位移、速度等。

     由滚珠轴承支承的转子,其振动会足够大的传到轴承座上,安装在轴承座上或者很靠近轴承外壳上的速度传感器,由内部运动线圈切割磁力线而输出电压,提供信号输送给监测仪表,用来对机械故障进行预测和报警。

二、HD-ST-6技术参数:

灵 敏 度:20mV/S±5%

频率响应:5~300Hz±5%
固有频率:约12Hz
振幅极限:2mm(峰-峰值)
*大加速度:10g
安装方式:垂直或水平
温度范围:-30℃~+120℃
相对湿度:至95%不冷凝,且周围无强电磁场干扰
外形尺寸:φ35×72mm
重 量:约300g
三、产品安装:
     安装方式:在轴承座上适当的位置开个M10×1.5,深10mm 的孔,用双头螺钉固定

     安装位置:垂直或水平安排与被测振动点上 以传感器底部M10*1.5的螺钉安装在螺钉孔内 并拧紧或用磁吸座 吸附在被测壳体上,然后将传感器拧在上面拧紧即可。

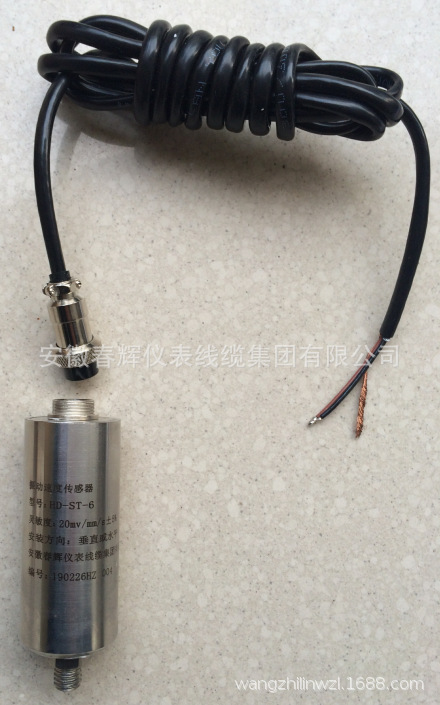

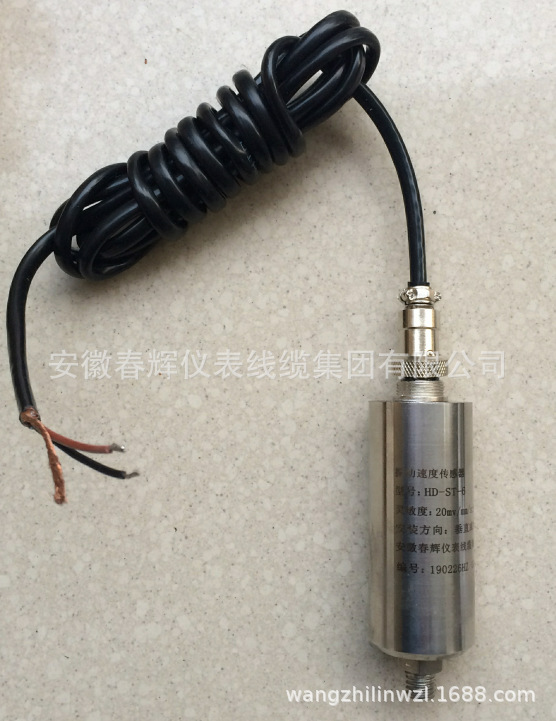

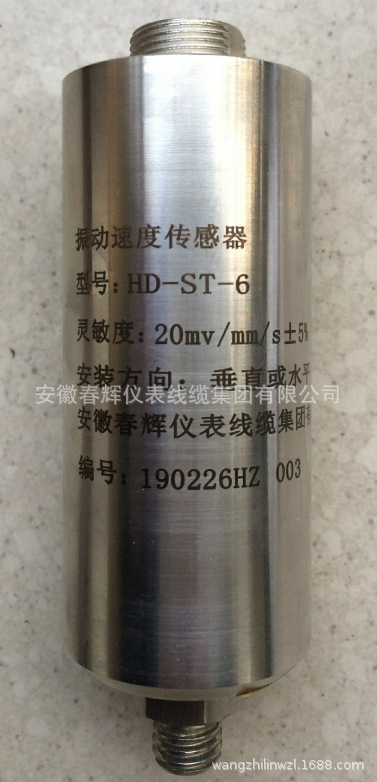

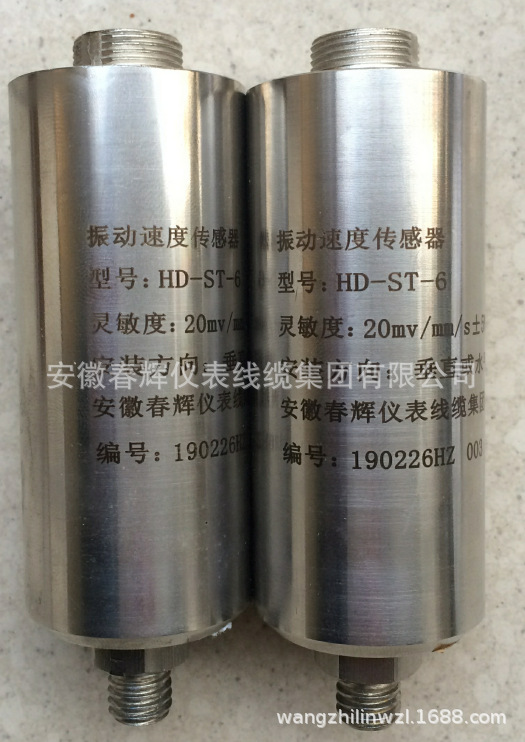

四、产品照片:

HZD-W-L-1

HD-ST-6

HD-ST-6-1HD-ST-6-4

HD-ST-6-2

HD-ST-6-3

HD-ST-6-5
