一、概述:

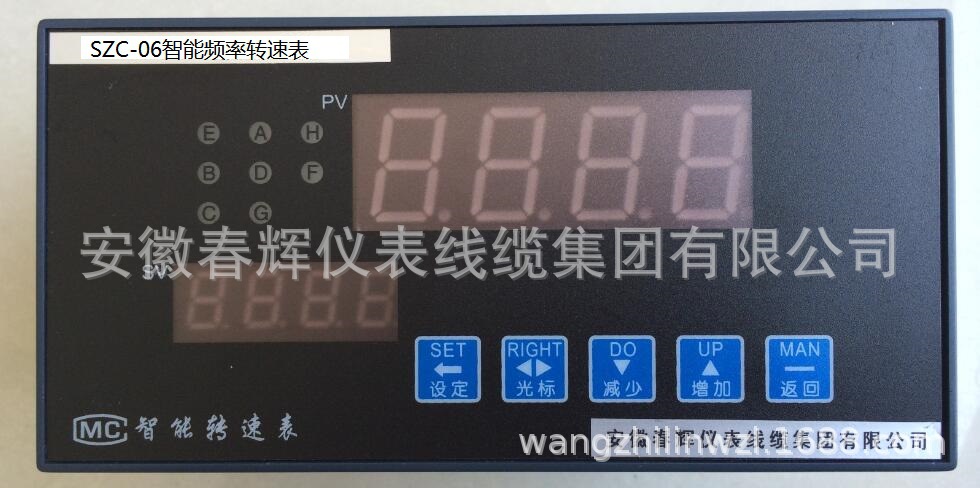

SZC-06转速表,频率转速表、数字转速表、转速监视仪用于测量旋转机械装置(如汽轮机、风机、压缩机、电机等)的轴的转速,并在转速过设定的限定值时,给出报警和控制信号。仪表的硬件部分采用的抗干扰,并结合的软件滤波措施,从而仪表在工业场合性能稳定工作。同时,仪表运用了数字调校,革除了传统的机械电位器等可调元件,参数均通过面板上的功能键来任意设定,并由密码锁定,使仪表的稳定性有了进一步的提高。
二、参数:

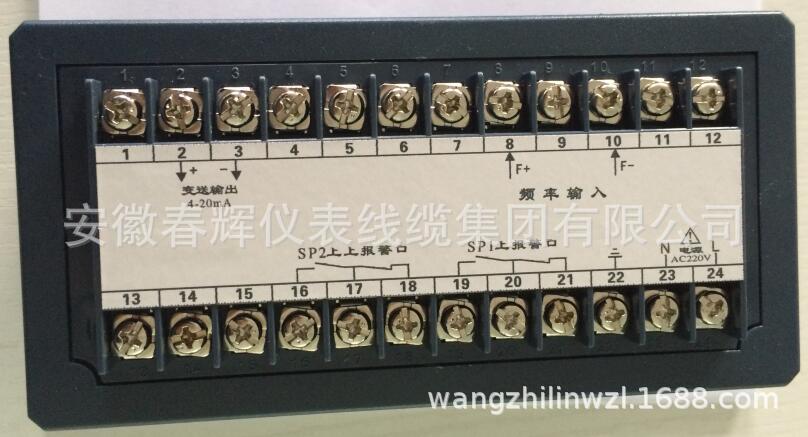

1.测量精度:±0.2‰±1转; 2.信号输入:磁阻式转速传感器,50mV~20V脉冲或正弦信号; 3.参数显示:4位LED显示,显示范围0~9999,*小分辨率1转/分; 4.模拟输出:隔离4~20 mA,0.5级精度,负载电阻≤500Ω; 5.报警接点输出:2路SPDT,*大负载AC220V/2A(阻性); 6.报警延时:0.5 s (默认值); 7.输入信号范围:0.5Hz~15KHz; 8.*低测量转速:0.5转/分(60齿),30转/分(1齿); 9.齿数范围:1~120; 10.供电电源:AC220V±10%,50Hz±5%; 11.仪表功耗:≤5W; 12.安装环境:温度:0~50℃,海拔高度<2000m,湿度<85%Rh,无腐蚀和爆炸性气体; 13.开孔尺寸(mm):152 × 76( 宽 × 高 ); 14.外形尺寸(mm):160 × 80 × 225( 宽 × 高 × 深 )。
