显示方式
指 示内 容

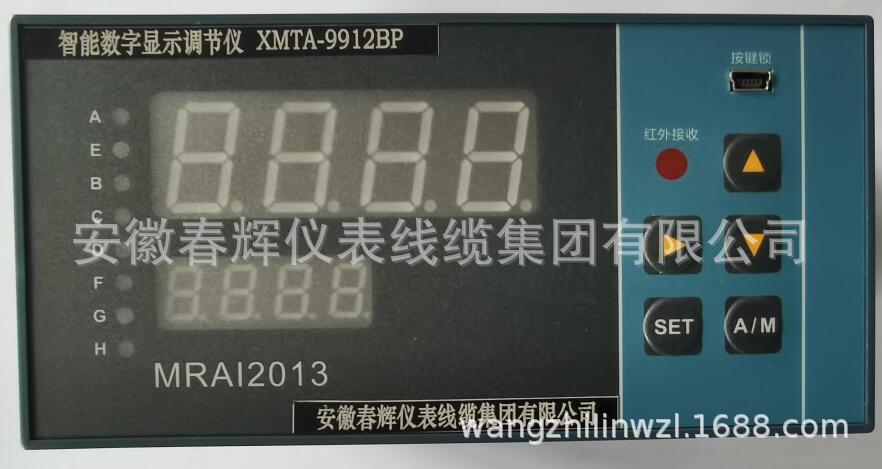

双屏显示
测量时主屏显示测量值，副屏显示设定值； 测量时按▲键，副屏显示窗依次为设定值、变送输出的百分比或输入过程量的百分比。 设定时主屏显示提示符，副屏显示对应提示符参数。
单屏显示
测量时显示测量值；设定时交替显示双屏显示中的主副屏内容。
四、规格型号及选型：
XM
□□□□□□□□□□□
说明
类型
ZA TA
单显仪表（无报警方式） 位控仪表
设计序列
9
9000系列仪表
1 2 9
单屏显示 双屏显示 开方方式显示加小信号切除（订货时请注明）
输入方式
0 1 2 3 4 5 6
频率信号：0.01-10000Hz 配热电偶（E、K、S、B、J、T、N、R等） 配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G等） 配直流电流（0-10mA、4-20mA） 配直流电压（0-5V、1-5V、0-20mV、0-75mV、0-200mV） 配用远传压力电阻值及线性电阻值（0-400Ω）
配输入类型
报警方式
无报警 一路报警 二路报警 三路报警 四路报警 五路报警 六路报警
外形尺寸
H V J F Q S
横式160×80开孔152×76 竖式80×160开孔76×152 竖式48×96开孔45×92 方式96×96开孔92×92 方式72×72开孔68×68 方式48×48开孔45×45
变送输出
A B C D E F
无变送输出 变送输出0-10mA 变送输出4-20mA 变送输出0-5V 变送输出1-5V 带信号变送输出
定时功能
S
缺省为无定时功能
带定时功能
外供24V电源
P
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源）
通讯接口
T
缺省为不带通讯接口 带RS485或RS232通讯接口
供电电源
K W
缺省为220V.AC（不写时默认） 开关电源85-260VAC 开关电源18-36VDC或18-36VAC
横式
竖式

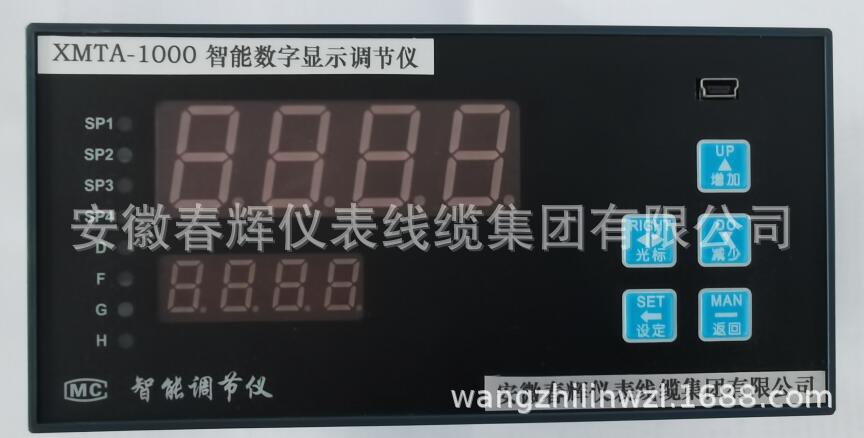

XMTA-1000
