一、概述： 小巧型压力变送器、防水压力变送器、CHYB-G压力变送器、采用了硅压阻式压力充油芯体，内部的集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。远距离传输可以采用电流输出方式。
小巧型压力变送器、CHYB-G扩撒硅压力变送器、防水压力变送器具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有抗振和抗冲击性能，应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等**。 二、变送器外形尺寸及安装：

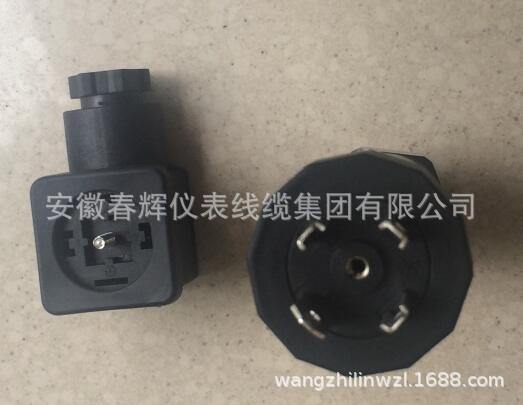

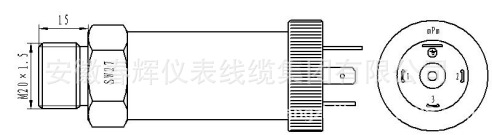

图1为赫斯曼接头外形

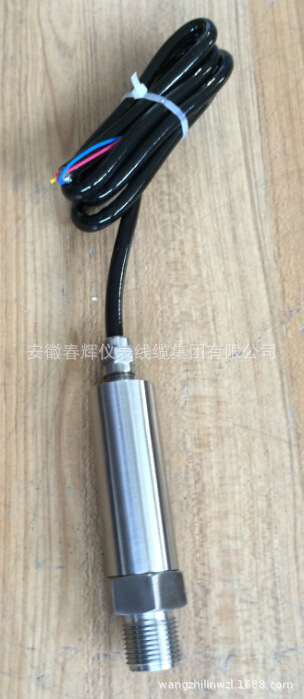

图2为直接出线外形

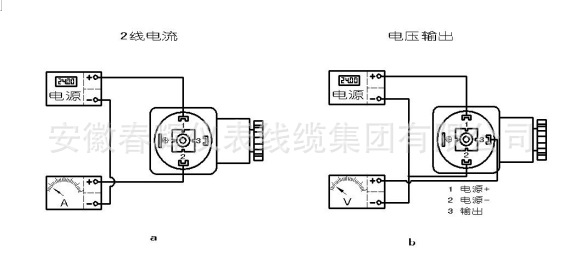

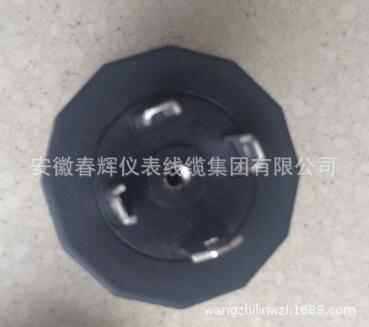

三、技术指标参数及连接安装方式： 电源：24VDC； 输出：4～20mA； 精度：0.5% F.S； 赫斯曼结构电气连接如下图a、b：
图3
引线结构电气连接：
电流：红线：24VDC；
绿线：电流输出。
电压：红线：24VDC；
绿线：电源-；
黑线：电压输出+。
安装方法：
选择易于操作、维护的地方进行安装；
应尽量远离振动源安装；
应尽量远离热源的地方；
*好通过阀门与测量管道连接；
安装时用扳手夹紧在变送器六方处；
操作时Hirschmann接头与外壳连接处不能转动。
四、**使用注意事项：
搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。
变送器进压口内有隔离膜片，切勿人为用异物触碰。
电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。
在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
五、产品照片：

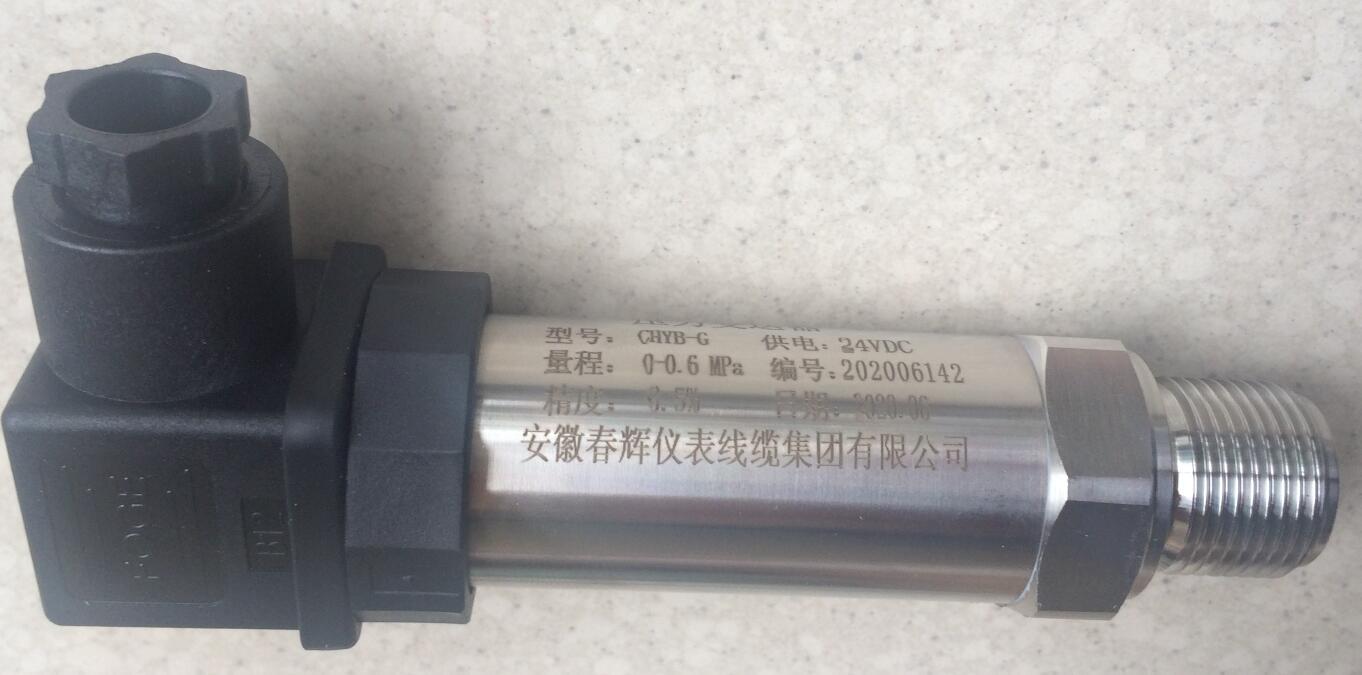

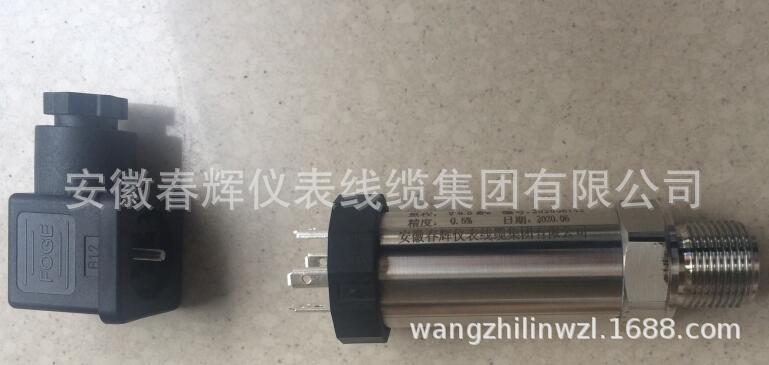

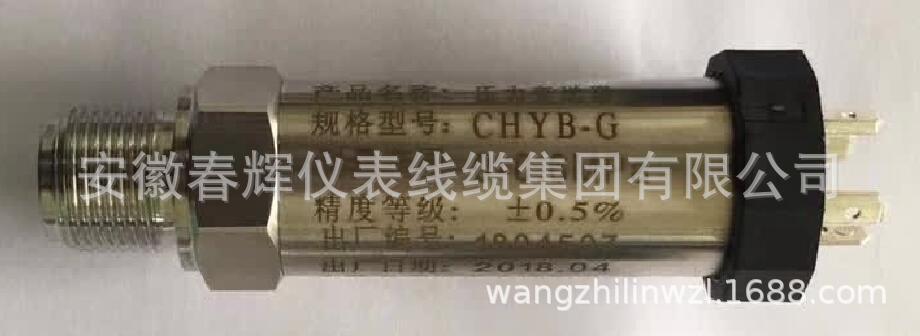

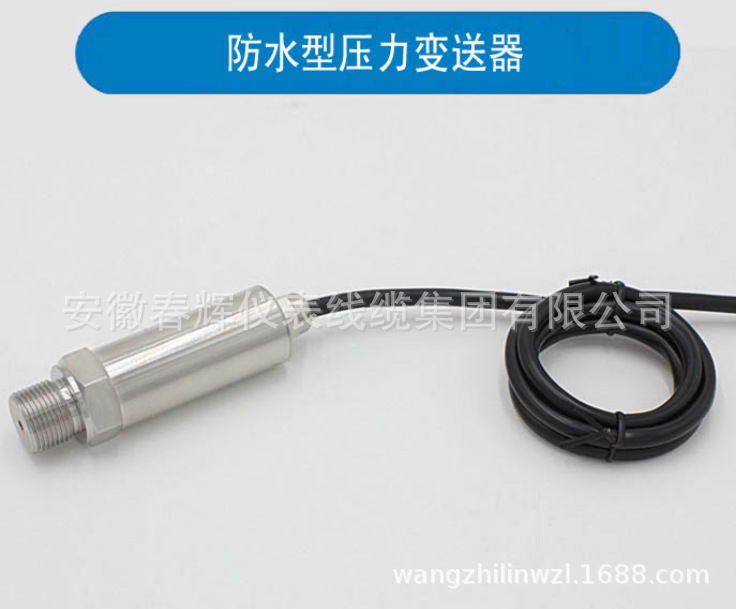

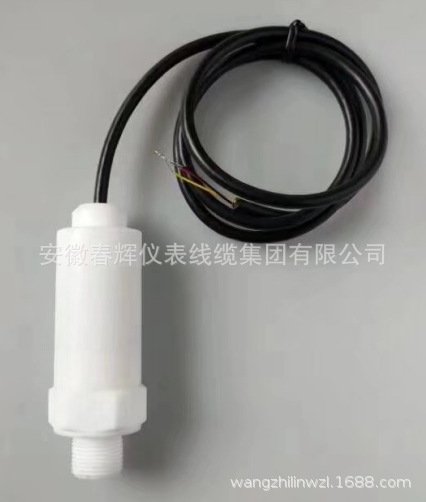

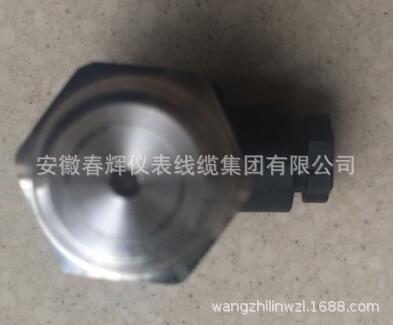

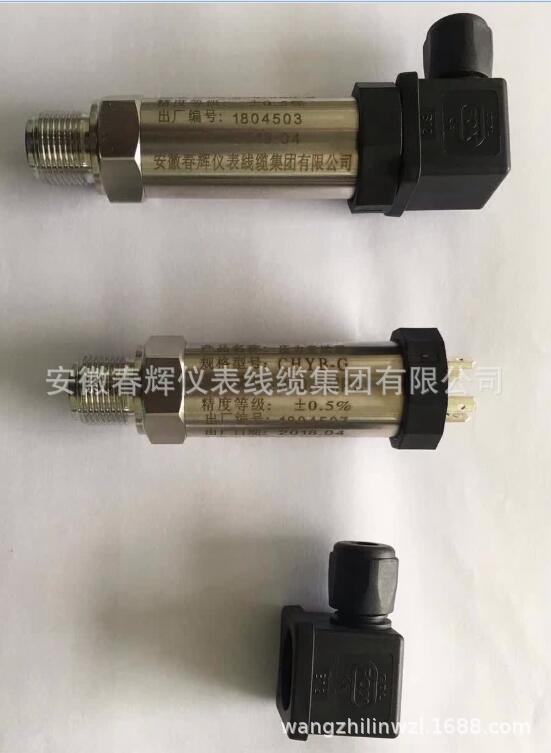

防水型直接出线型 郝思曼接头型
