电接点测量筒液位计数显控制仪

一、概述：
     DS-8S-19(H) 、DS-8S-21(H)电接点测量筒液位计数显控制仪、电接点液位计数显控制仪锅炉液位监视仪、双色电接点液位计智能控制仪、带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)、DS-8S-21(H)、智能电接点双色液位计显示仪DS-8S-15A、电接点水位计二次表、智能液位监控仪、锅炉液位监测仪、采用了集成电路技术，仪表硬件大幅度减少，系统结构简单、合理。带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)、采用面板轻触按键式设定二级参数，数字滤波新技术、针对以往电接点水位计对接点“断路”、“挂水”和水汽共震荡所造成的假水位容易误判的缺陷，而设置了**的假水位识别功能。基于单片机所具有的数据处理能力和较高的运算速度，提高了本控制仪的控制精度和实时响应速度，提高了系统的稳定性和可靠性。

      电接点测量筒液位计数显控制仪、DS-8S-19(H) 、DS-8S-21(H)电接点液位计数显控制仪锅炉液位监视仪、双色电接点液位计智能控制仪、带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)、智能电接点双色液位计显示仪DS-8S-15A、电接点水位计二次表、智能液位监控仪、智能双色电接点液位仪表能适应不同水质（及不同导电率的变化范围）、汽阻和不同的应用场合应用，0-200KΩ水阻适应范围。

      DS-8S-19(H) 、带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)、智能电接点双色液位计显示仪DS-8S-15A电接点水位计二次表、智能液位监控仪、智能双色电接点液位仪表主要用于发电、染织、化工等工矿企业的大中型锅炉，监视锅炉汽包水位、高压加热器、除氧器、蒸发器、凝汽器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量。

    锅炉用电接点测量筒液位计数显控制仪、DS-8S-19(H) 、 双色电接点液位计智能控制仪应用于一般工厂单位中小型锅炉的水位检测、控制以及相关设备的液位检测、控制，但不适用于易爆、易燃介质。

    双色电接点液位计智能控制仪、 带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)、智能电接点双色液位计显示仪DS-8S-15A、电接点水位计二次表、智能液位监控仪、智能双色电接点液位仪表不仅可以数字显示和光柱显示并存的双显方式，还可以运用双色显示方式。既提高了显示精度以保持了显示的直观性。双色光柱显示时，当水位高于零位时光柱显示绿色，当水位低于零位时光柱显示红色。光柱中模拟水为（绿色）、汽为（红色），明显地模拟出水位在容器中的物理位置。

二、产品技术参数：
1、工作电源：AC85~220V 50Hz
2、功 耗：5W
3、环境温度：-10~50℃
4、环境湿度：＜85%
5、电接点数：1-32点任选
6、报警点数：1-4点任选
7、触点容量：AC220V 3A
8、报警方式：上限、下限、上上限、下下限任意组态、设定报警值、内置蜂鸣器带消音按键。

9、外形尺寸：80×160×110mm
10、开孔尺寸：76×152mm

    DS-8S-19(H) 、DS-8S-21(H)电接点液位计数显控制仪锅炉液位监视仪双色电接点液位计智能控制仪、带报警蜂鸣消音装置智能双色电接点液位计横式仪表柜盘式安装DS-8S-15(H)控制仪、智能电接点双色液位计显示仪DS-8S-15A电接点水位计测量水位的工作原理，它是由测量筒、电极点和水位仪组成，电接点的接点与测量筒外壳是绝缘的。由于水和汽的导电性差异较大。以发电厂汽包为例，在温度350℃以下时，纯水的电阻率（10 Ω/cm，而蒸汽的电阻率（10 Ω/cm）。这样，浸在水中的A接点（包含它以下的接点）与测量筒就有较小的电阻，水位仪把它转化为一个较小的数字量，而处于蒸汽中的B接点和它以上的其它接点，与测量筒则有较大的电阻，水位仪又把它们转换成较大的数字量，然后水位仪对这些不同点数字量变化进行程序处理（比如有外部干扰、是否超过上下限报警值、要不要点亮相应的报警指示灯及送出继电器控制信号、是否有接点“断水”或“挂水”等等。*后通过数码管显示出具体水位值或量程%，并采用红、绿双色指示灯形象地显示出锅炉中水位的高低。使显示更加清晰、直观。

     DS-8S-19(H) 、DS-8S-21(H)电接点液位计数显控制仪锅炉液位监视仪测量筒液位计的作用就是将水位的变化通过接点电阻的变化而取得信号，依照点数的关系馈送给二次仪表。
    上述的所有过程仅在0.2秒内完成，也就是它每隔0.2秒对所有的电接点采样、转换、比较、判断、显示等动作一次，以此循环反复。可见智能化水位仪与原先的同类产品在性能上有如下主要特点：
1、本仪表在程序控制下，每0.2秒均对电接点的水阻、汽阻采样，并作出判断比较，由于它是在用户现场取得实际的水、汽阻值，由于采用水位技术和运用数字滤波技术，允许水阻在10KΩ~200KΩ宽范围内能正常工作，从而避免了对水质的其他要求，可适应多种水质（液体）中测量水位（液位）。
2、本仪表采用单片机技术，它有很强的数据处理功能。能准确地分辨电极点“挂水”或“断路”以及当锅炉产生水汽共震异常状态。微处理器对上、下限各点的搜索、分析，作出正确判断。测量状态下，双色指示灯绿色显示液相，红色显示汽相。
例：13个点的电接点，水位到第6点时，则下面部分6个灯为绿色，上面部分7个灯为红色。
电极断路状态：水位在第6点，此时如果第3点电极断路，从下往上第3格光棒会显示红色（且仪表面板J5灯闪烁）。
电极挂水状态：水位在第6点时，此时如果第9点电极挂水，从下往上第9个双色灯会显示红色（且仪表面板J5灯显示红色）。
当挂水电极有两个或两个以上时，仪表会判定连续“挂水”的电极为正常接通电极，上面连续接通的电极与下面连续接通的电极之间的电极处于“断路”状态。

四、使用说明：

1、仪表的设置：本仪表输入电极接点是1-32个，因此用户使用前，先根据所用电极接点的个数进行参数设定，进入B菜单：接通电源，数码管显示过程量按“设定”键，显示SP1报警值，按“返回”键，显示SEL，此时再按一下“设定”键，显示555，将555改为587操作码进入B菜单：

本仪表控制仪SP3报警口用于监控报警

当SP3=0时，P3H=1(设定消音后延长时间再启动时间)
P3C=01(监控SP1) P3C=02(监控SP2)
P3C=03(监控SP1+SP2) P3C=04(监控SP4)
P3C=05(监控SP1+SP4) P3C=06(监控SP2+SP4)
P3C=07(监控SP1+SP2+SP4)
若P3H=253，则消音后报警状态未解除前不再动作，按光标键可消音。

    SP1报警口动作时A灯亮，SP2报警口动作时E灯亮，SP3报警口动作时B灯亮，SP4报警口动作时C灯亮。

       进入D菜单：接通电源，数码管显示过程量按“设定”键，显示SP1报警值，按“返回”键，显示SEL，此时再按一下“设定”键，显示555，将555改为359操作码进入D菜单：

五、电接点智能显示仪的检验：

    当开关打在“A”时，表示模拟水，相应位置的发光管为绿色，当开关打在“B“处， 表示模拟汽，相应的发光管为红色。数字显示出对应水位的高度。另外还应检查报警，保护输出是否正常，以上检查正常后可以安装使用。
在使用中的电接点须定期检查，一般运行6个月左右后应其腐蚀情况，尤其常浸于液体中的几组接点较易腐蚀，特别要注意氧化铝瓷管与金属封接处的腐蚀程度，凡腐蚀严重的应即时更换。
本仪表出厂显示定义：
在无挂水或断线时，光柱显示实际的测量值，当出现挂水或断线时，仪双色光柱会以单个点格闪烁和G灯闪烁来提醒操作工注意。
例：有17点输入的水位计，实际上水位在第10点的位置上，但其中第4点断线了，此时光柱从下往上数第四个小格会红绿交替闪烁，提醒操作工注意第四点断线了。

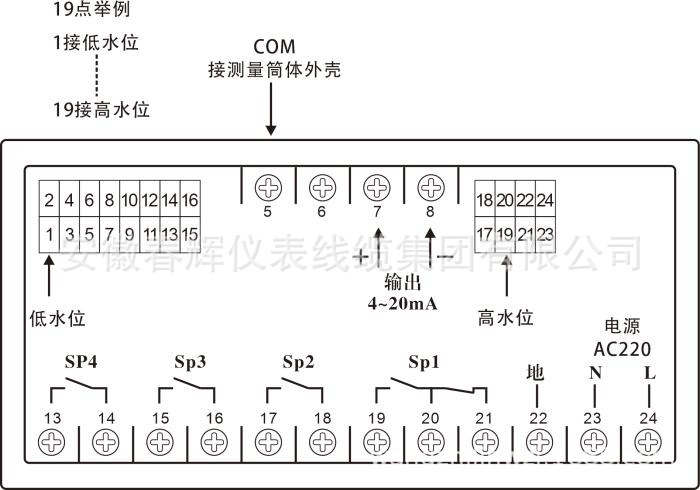

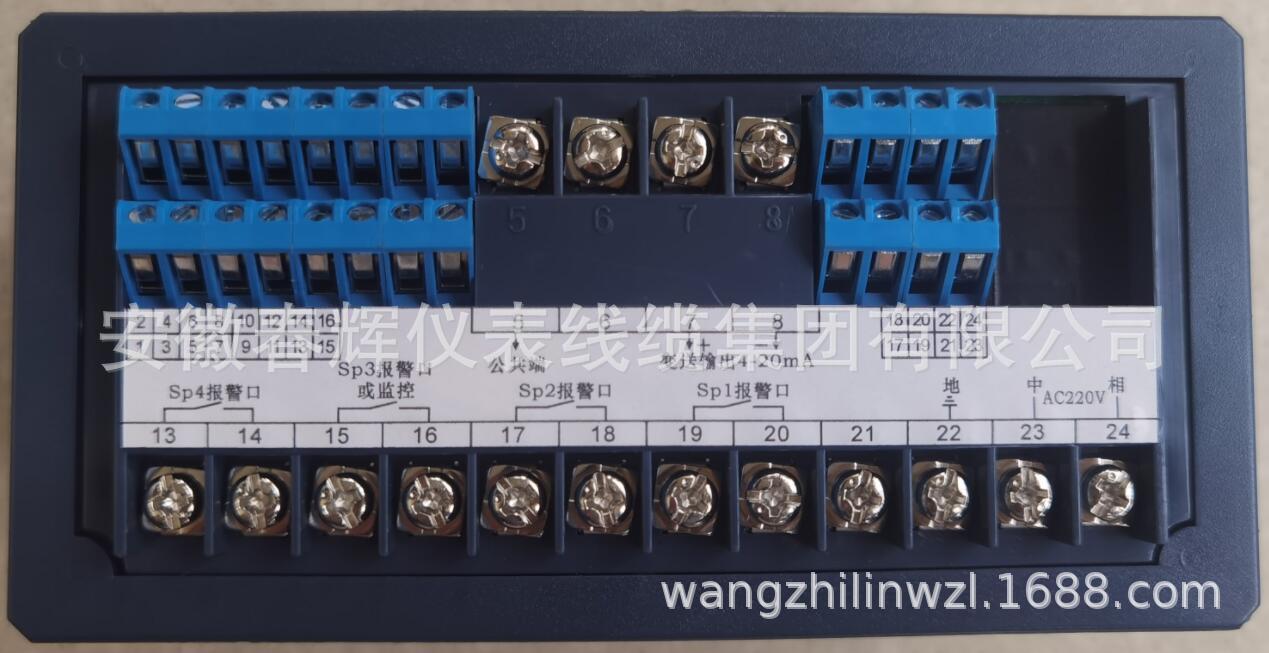

六、电接点水位计简易操作说明：

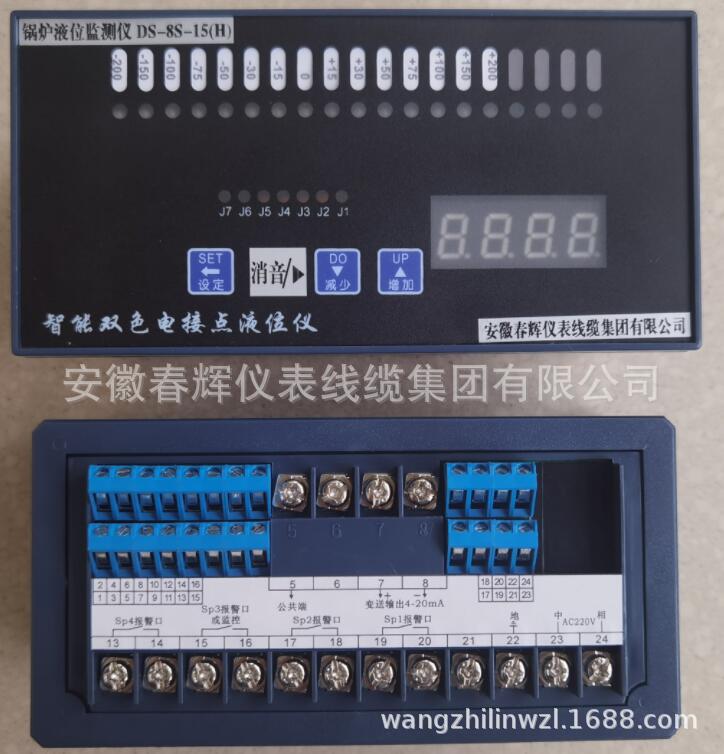

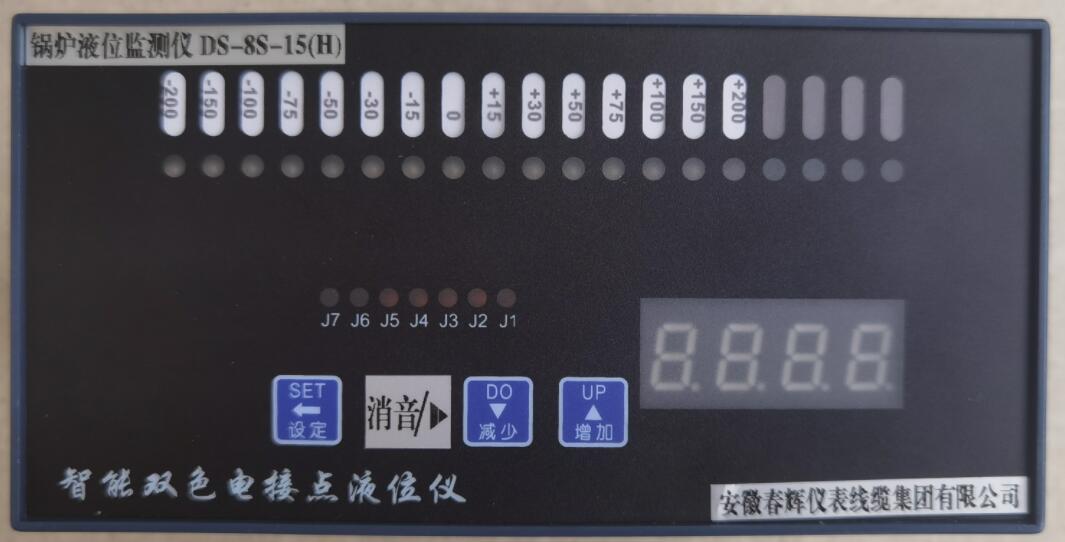

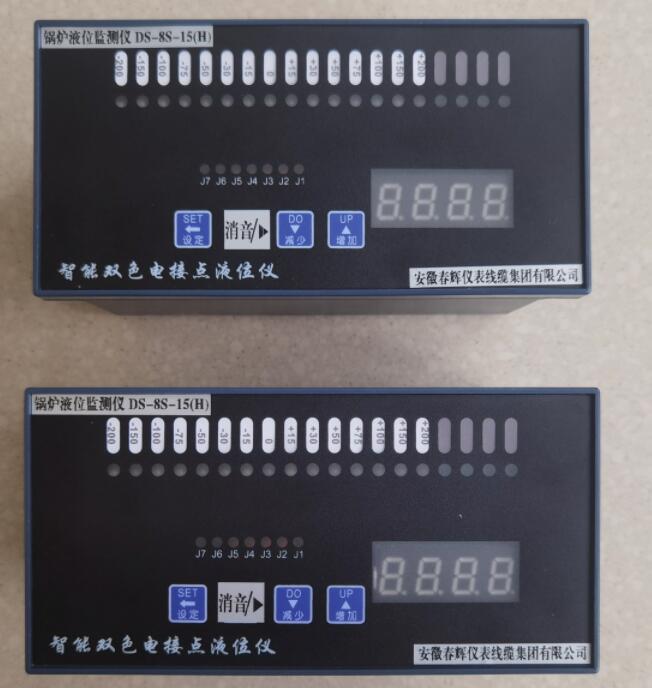

七、水位仪（二次表）面板及设置方法：

智能电接点双色液位计显示仪DS-8S-15A水位仪的设置方法一(分别设置每个电极对应水位)：
