智能PID调节器

一、概述：
1、智能PID调节器XMT624-MA调节仪XMT624输入信号可任意选择（各种模拟输入）；
2、测量输入信号可进行开方及小信号切除，定货请说明；
3、阀位反馈输入信号可任意选择（各种线性输入）；
4、3路模拟输出（可分别选择过程量、控制量、设定值SP、阀位反馈量）；
5、8个开关量输出（正反转输出、堵转故障输出、给定输入报警输出、阀位反馈输入报警输出、手动状态输出等）；
6、伺服PID调节仪可直接控制交流电机的正反转；
7、温控PID调节仪可直接驱动大到500A的三相可控制硅SCR，省去ZK触发器。另可直接驱动固态继电器SSR；
8、常规PID调节仪直接输出模拟量信号；
9、外给定PID调节仪与常规PID调节仪可组成串级调节系统
10、智能PID调节器XMT624-MA调节仪具有远程手自动控制和仪表面板手自动调节功能，伺服PID调节仪自动检测对电动执行机构的堵转时间设置（默认为6.4秒，堵转时间 可选择0~25.4秒），堵转故障输出报警信号为J6继电器。与本公司生产的后备操作器实现“手动”“自动”无扰切换功能。

二、技术数据:
1、输入输出阻抗及特性
模拟输入阻抗：电流信号：≤100Ω；电压信号：≥500KΩ；频率信号：≥10KΩ ；热电阻外线电阻：≥10Ω；热电偶信号：≥100KΩ
模拟输出驱动负载阻抗：
电流信号：0~10mA≤1.5KΩ；4~20mA≤750Ω；
电压信号：0~5V；1-5V输出阻抗≤1Ω；
绝缘阻抗：50MΩ以上。
断电后设置的参数信持时间：≥20年；
绝缘强度：交流电压1500V 1分钟；
直流电流：0-10mA，4~20mA；
直流电压：0~20mV，0~100 mV，0~500 mV，0~5V，1~5V；
频率信号：0.01~10kHz

2、精度等级：1、0.1级；2、0.2级；3、0.5级（常规）
线性信号输入时，小数点位置只可选择0~3位，并可零位迁移；
测量分辨率：1个较小计量单位
3、显示范围：-1999~9999（可设置小数点）
4、输出形式：位式控制：可有四只继电器触点输出（较多可有6只继电器输出）触点容量AC220V/3A或DC24V/3A（阻性负载），可有八种不同的报警组合；
模拟量输出：1~10mADC、4~20mADC分辨率可为12位D/A，可以为1~3路过程量输出或控制量输出；
模拟量输出：模拟量输出可实现手自动双向切换和“正反”作用调节选择，（反作用是指设定值>测量值时，控制输出增大；正作用是指设定值>测量值时控制输出减小）。
5、变送输出精度：±0.2%FS。
6、控制输出（接点容量）：继电器AC220V/3A，16A可控硅或40A可控硅；（需订货）。
7、工作电源：220VAC/50Hz 24VDC
8、工作环境条件：环境温度0~50℃，温度变化±10℃，误差增加<1/2准确度； 相对湿度5~85%RH；电源电压及频率AC220V±10%，50Hz±2.5Hz；消耗功率≤6W。
9、仪表绝缘电阻：电源端子仪表外壳>100MΩ。
10、报警方式：上限、下限、偏差上限、偏差下限及偏差值等。
11、报警不灵敏区：输入量程的1~255个字（可设置小数点）。
12、仪表外形尺寸及开孔尺寸（注：开孔尺寸-0.5）。

备注：其他外形尺寸可订制

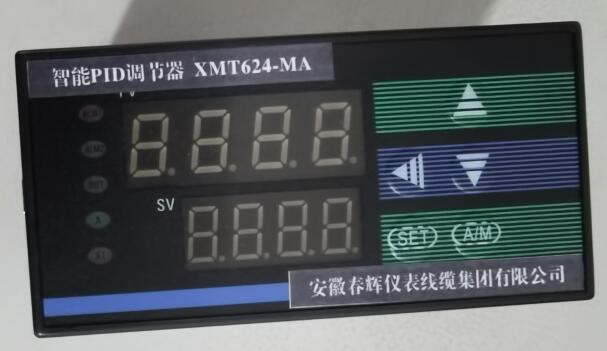

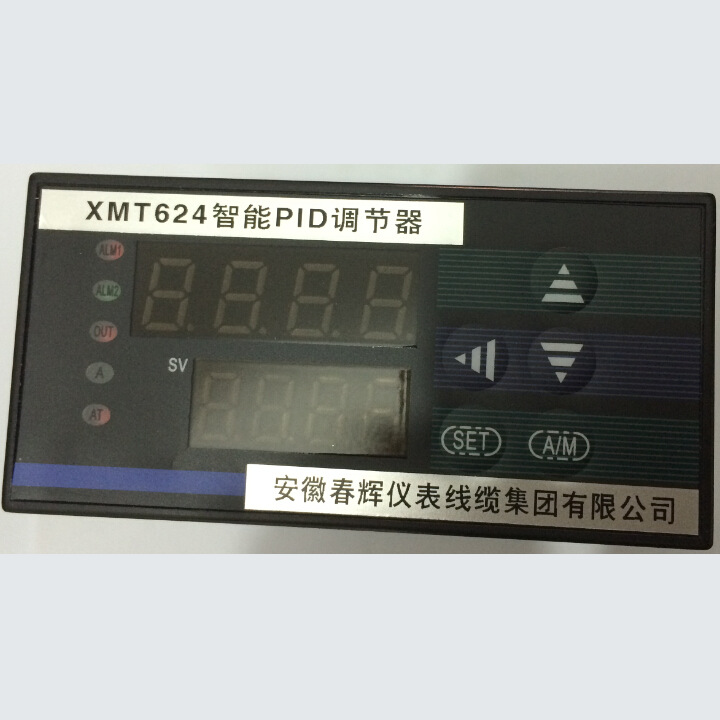

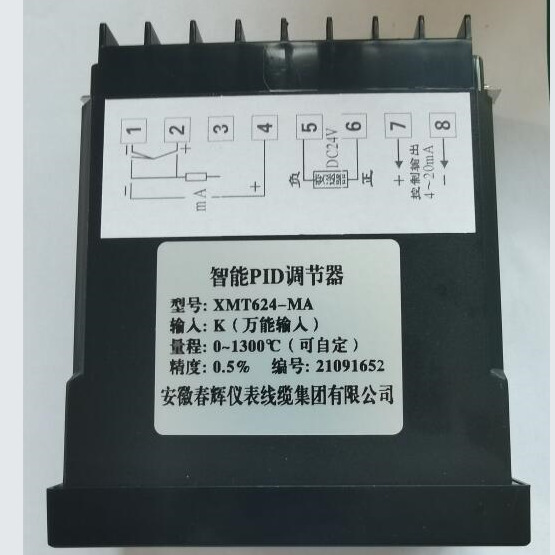

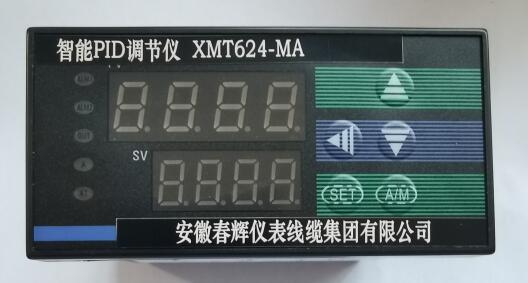

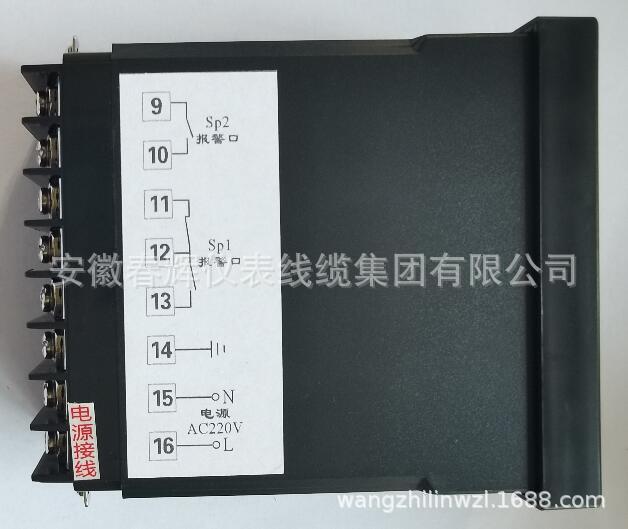

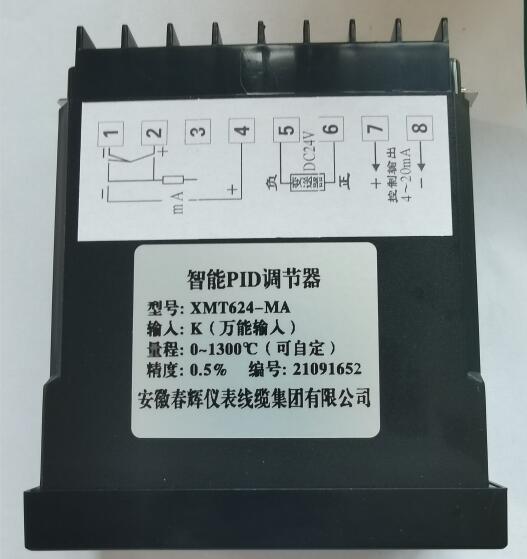

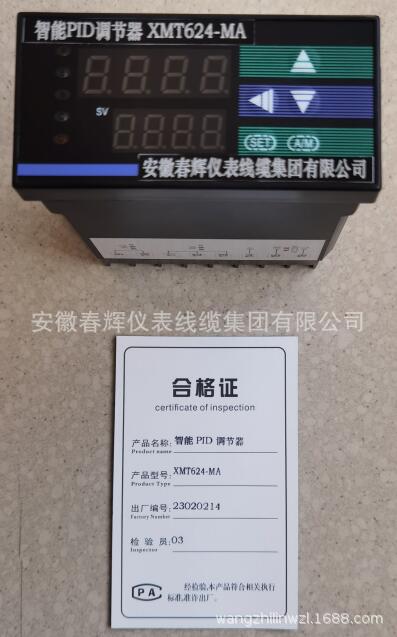

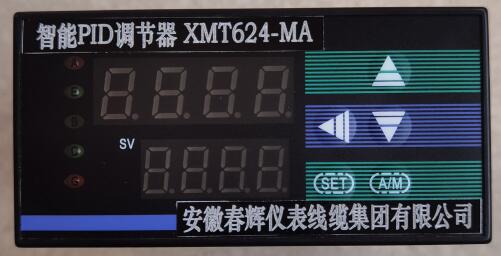

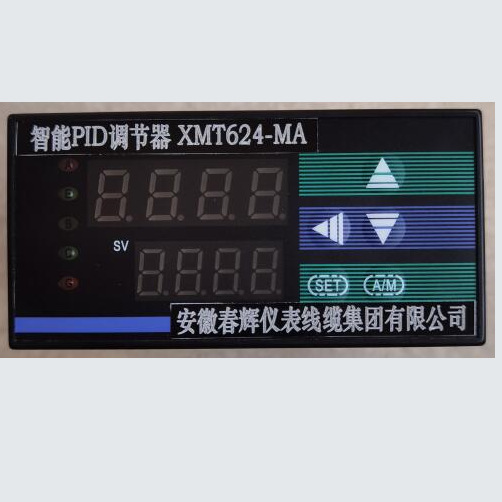

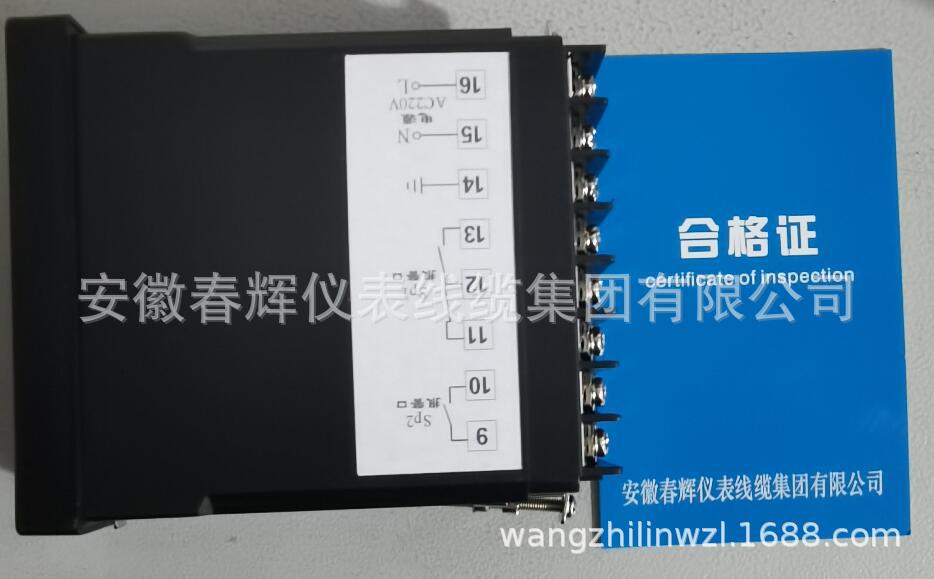

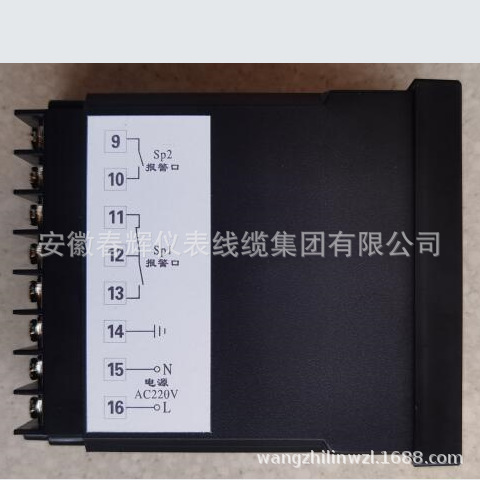

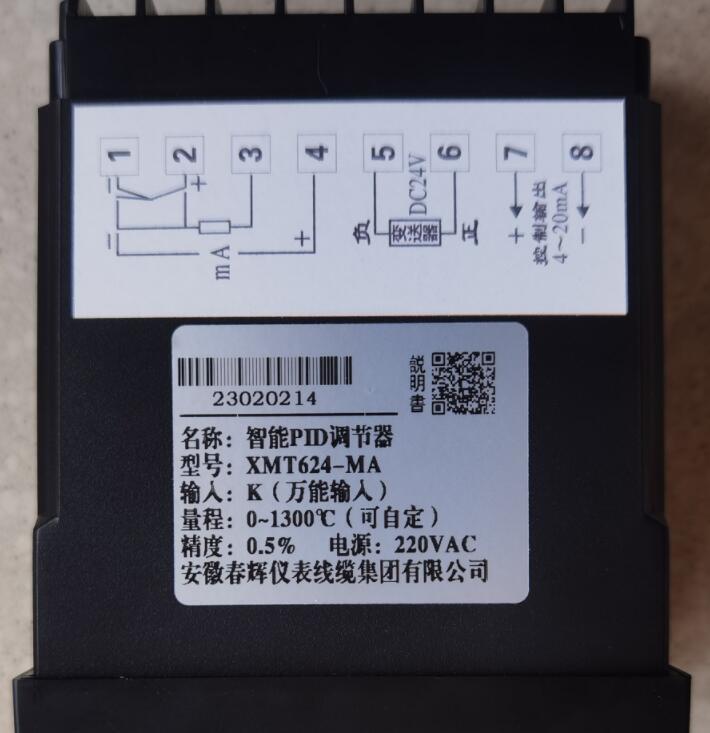

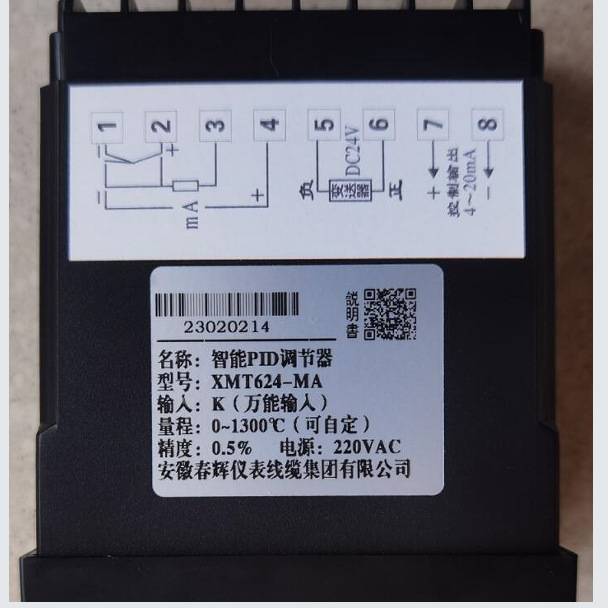

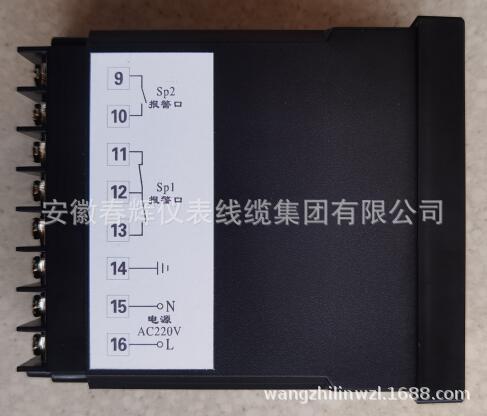

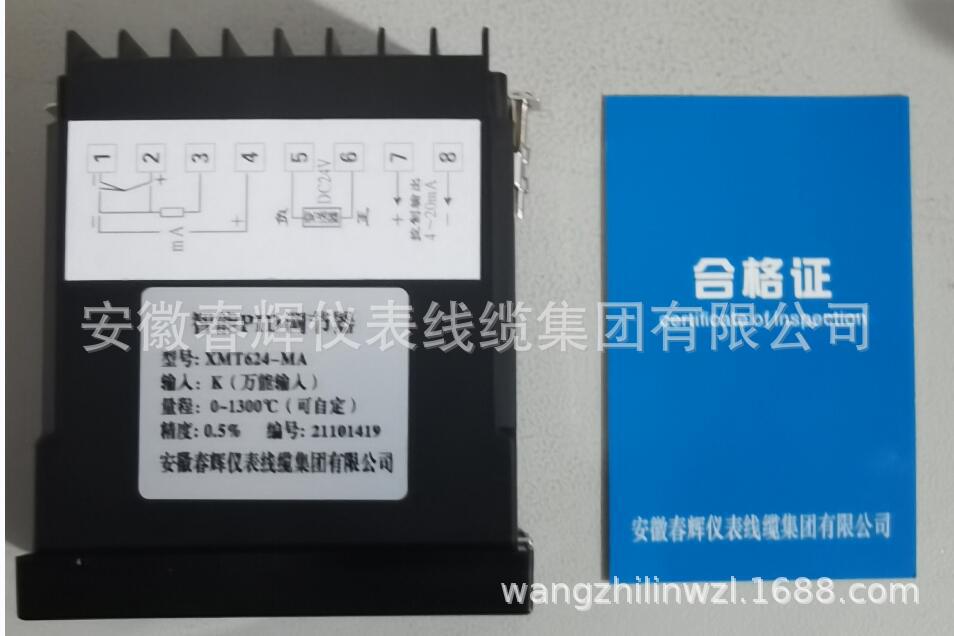

三、产品照片:
