产品名称: 热膨胀监视仪
产品型号: DF9032-CH
产品展商: 春辉
简单介绍
热膨胀监视仪,DF9032热膨胀监视仪可监测汽轮机在启动、停机或者在某一特定过程的变化时机器壳体的热膨胀过程。如果机壳两侧的膨胀不均匀,就会使机壳变斜或翘起,这样的变形会使机壳与基础之间产生的应力,产生的不对中会引起严重的后果,这种不希望出现的情况通常是滑销系统“卡涩”的结果。


热膨胀监视仪的详细介绍

一、概 述:
      热膨胀监视仪,DF9032热膨胀监视仪可监测汽轮机在启动、停机或者在某一特定过程的变化时机器壳体的热膨胀过程。如果机壳两侧的膨胀不均匀,就会使机壳变斜或翘起,这样的变形会使机壳与基础之间产生的应力,产生的不对中会引起严重的后果,这种不希望出现的情况通常是滑销系统“卡涩”的结果。热膨胀监视仪使用直线位移传感器来测量机壳相对于基础的受热膨胀值。热膨胀传感器需安装在机壳死点,二者的差值表示机壳的变形,可设置报警来提示操作者提早采取措施。
    热膨胀监视仪是 一款高性的监视保护仪表,配接线性差动变压器式位移传感器(LVDT),用于旋转机械的阀位(油动机行程)及油箱油位的测量,并具有就地指示和远传功能,对汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
   热膨胀监视仪必须配置TD—2-CH型线性差动变压器式传感器形成系统。
二、主要指标:
1 . TD—2型线性差动变压器式传感器
(1)线性量程:0~25mm;0~35mm;0~50mm
(2)线 性 度:全量程的±1.5%
(3)线圈电阻:250±50Ω(1→2→3)
(4)励    磁:1500Hz,<2VA
(5)使用温度:-10~100℃
(6)使用湿度:≤90%,非冷凝
(7)安装尺寸:(见图三)
(8)重    量:3kg
2 . DF9032热膨胀监视仪
(1)显示方式:4位0.8英寸LED数码管
(2)精    度:示值误差≤±1% (满度值)
(3)输入信号:接受一个TD-2线性差动变压器式传感器的信号
(4)输入阻抗:>90KΩ
(5)测量范围:0~50mm
(6)电流输出:4~20mA  精度≤±1%   负载≤500Ω
(7)报警设定值:满量程内任意
(8)报警输出:报警Ⅰ值、Ⅱ值两点,继电器触点容量DC28V  1A或AC250V  2A
(9)环    境:使用温度  0 ~ 50℃
储存温度 -30℃~+60℃
相对湿度:小于 90%,不冷凝
周围无腐蚀性、无强磁场场合
(10)电    源:220VAC±10%  50Hz  功耗<10W
(11)外形尺寸:160×80×245mm(宽×高×深)
(12)开孔尺寸:152×76mm (宽×高)
量程选择A□□:
0 1—— 0~25mm
0 2—— 0~35mm
0 3—— 0~50mm
电流输出B□□:
0 1—— 4~20mA
0 2—— 0~10mA
传感器选择C□□:
0 1—— TD-2-CH热膨胀传感器
报警延迟D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
DF9032—A□□—B□□—C□□—D□□
三、热膨胀监视仪产品使用:

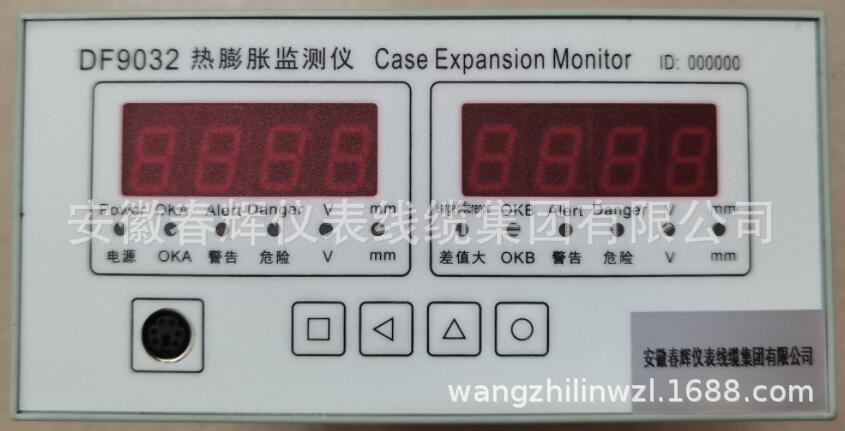

DF9032热膨胀监视仪的外形如图一所示。其面膜上半部为4位0.8英寸数码显示和报警Ⅰ、报警Ⅱ指示灯;下半部为“设置”,“位移”,“+”,“复位”四只按钮。

图一 DF9032热膨胀监视仪
1. 数码显示:在测量状态下,显示测量读数;在设定状态下,显示功能标识和被设定数据。
2.报警Ⅰ:表示热膨胀达到警戒值。
3.报警Ⅱ:表示热膨胀达到危险值。
4.按钮设定:
报警值设置: 按下“设置”按钮,当显示“P—SS”时,进入设定状态,释放“设置”按钮,显示设定准入密码值,用户可通过“位移”按钮和“+”按钮来设定准入密码值(“1,2,3,4”);按下“设置”按钮,当显示“P——1”时,进入报警Ⅰ值设定状态;按下“设置”按钮,当显示“P——2”时,进入通道报警Ⅱ值设定状态;
● 设定完参数后,应按“设置”键多次退出,以所设参数被存入。
● 当发生报警时,面板按键失效(“复位”键除外)。
● 在设定状态,一分钟不按按键,仪表返回正常显示状态,所设参数不保存。
“设置”按钮的功能标识参见下表

功能号

功能名称

功能标识(按下设  置键)

设定数据

(释放设置键)

说                        明

1

准入密码

P—SS

1234

“1234”为准入密码值,按“位移”键或“+”键可设置

3

通道报警值Ⅰ显示和设定

P——1

XXX

XXX为通道报警值Ⅰ设定值,可用“位移”键和“+”键修改。

4

通道报警值Ⅱ显示和设定

P——2

XXX

XXX为通道报警值Ⅱ设定值,可用“位移”键和“+”键修改。


应报警值指示灯亮,后端子板相应的接点闭合。

图二  DF9032热膨胀监视仪(背面端子)系统接线图
四、热膨胀监视仪安装:
1. TD—2型线性差动变压器式传感器
(1) 安装位置:选选择被测热膨胀点处的坚固基础位置,以传感器底部四个安装孔用M10螺栓固定。
(2) 安装尺寸及规范:参看图三,若传感器安装位置受到高温蒸汽等冲刷时,为降低传感器环境温度、需加防护措施,一般情况下可不加防护。
(3) 接线:在连接传感器的航空插头、插座上,都标有1、2、3、4的数字 ,“1”作为传感器信讯号输出的正, “3”作为负,分别接至热膨胀监视仪的背面接线端子的“1”端和“3”端。 “2”为接地端,接至监视仪背面端子“2”。热膨胀监视仪的连接导线采用三芯屏蔽电缆,电缆的屏蔽层一端悬空,另一端接监视仪背面端子“2”。
2. DF9032型热膨胀监视仪的安装
   DF9032型热膨胀监视仪为盘式固定安装,可安装于集控室控制屏上。可参看图一(DF9032型热膨胀监视仪)。
五、热膨胀监视仪注意事项:
1. 监视仪印板上的W1为调零电位器,W2为调幅电位器。DF9032型热膨胀监视仪出公司前已经过的精度标定,请不要随意调整监视仪印板上的W1、W2电位器。若有故障可与本公司联系,协商解决。
2. 本公司生产时,都是按标准配置设置的,如有要求请订货时说明。
3. 传感器的安装本公司配用M10的固定螺钉,其余由用户因地制宜自行处理。
4. 产品保修期为一年。

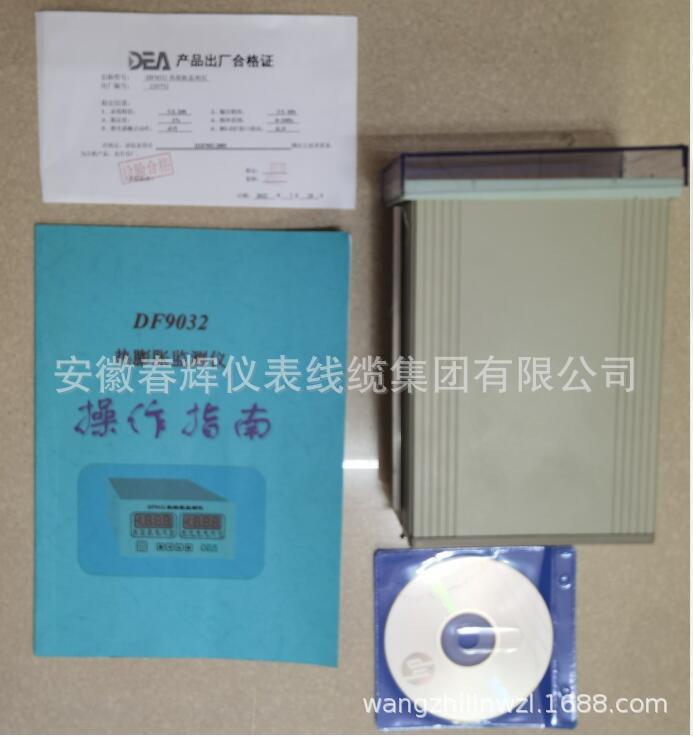

六、热膨胀监视仪产品照片:

QQ截图20140526204108

QQ截图20140526204255

接线
TD-2-传感器照片
undefined

undefined
