产品名称: 手操器
产品型号: DFQ CH-DFQ
产品展商: 春辉
简单介绍
手操器，输入信号自由选择。过程量、控制量、阀位反馈三重显示。可进行开方及小信号切除。开机自动或开机手动方式选择(开机手动输出值可预置)。


手操器的详细介绍

一、概述：
     手操器，DFQ系列、DFD系列手操器,输入信号自由选择。过程量、控制量、阀位反馈三重显示。可进行开方及小信号切除。开机自动或开机手动方式选择(开机手动输出值可预置)。两个远程手动功能。(EM1，EM2远程手动功能)，DFD的操作台硬手操功能和DFQ的远程手自动切换功能。手自动状态输出。
二、产品功能与特点：
手操器，DFQ系列、DFD系列手操器,能接受并显示4～20mA或0～10mA模拟输入信号。
输出并显示4～20mA或0～10mA模拟信号，或三种伺服控制输出方式。
能输出与输出电流信号相对应的电压信号，反馈至上位控制系统。
仪表具有自动、手动、强制手动三种工作状态，三者之间双向无扰动切换。并在自动状态出现输入过程量或开路故障，输出保持故障前值，显示屏闪烁提示。
强制手动能接受电平与触点输入控制信号。
具有状态显示功能，S4灯亮表示处于自动状态，G灯亮表示处于手动状态。
具有上电手动输出幅度预置功能，方便系统投运。
具有自动状态上、下限幅功能。幅度可任意设定。
具有手动/自动状态接点信号输出。
手动操作采用按键式，较电位器式性大大，也便于手动/自动双向无干扰动切换。
具有三重显示，主屏显示手操器信号输入；付屏显示操作器控制输出；光柱显示阀位反馈信号。
纯手操器可附加JST型数显报警仪表功能
三、参数：
工作电源：AC220V±10%,50±2.5Hz
工作环境：温度：-10～55℃，相对湿度：≤85%RH
工作方式：手动 自动 强制手动，三灯分别显示。
仪表精度：输入、输出显示精度：0.2%; 跟踪精度＜0.2%
模拟输入控制信号：4～20mA 或0～10mA
伺服控制输出：正反转接点输出、过零触发脉冲输出、或两路 3KVA 功率输出。
模拟输出控制信号：4～20mA负载0～750Ω或 0～10mA负载 ≤1KΩ
显示范围：-1999～9999
阀位电压辅助输出：1～5V(0～5V)
阀位反馈输入： 4～20mA或0～10mA
状态接点输出：断开表示自动状态；闭合表示手动状态。
强制手动信号输入低电平或触点闭合为强制手动状态。
上电手动输出幅度预置范围0～99%
上限限幅从0～99%可任意设置
下限限幅从0～99%可任意设置
自动状态若出现输入过量程或开路、短路输出，保持故障前值，显示屏闪烁提示。
手动操作以指数规律变速上升、下降，全行程＜15秒
功耗小于6W;重量：约0.5Kg
外形尺寸：
横式：160×80(mm)
竖式：80×160(mm)
方形1：96×96(mm)
方形2：72×72(mm)
开孔尺寸：
横式：152+1×76+1
竖式：76+1×152+1
方形1：90+1×90+1
方形1：72+1×72+1
四、产品型号：

DFQ系列模拟操作器

1

单屏显示手动输出

2

双屏显示手动输出+测量显示报警

3

双屏显示手动输出+测量报警+变送

4

双屏显示手动、自动、强制手动+报警

5

双屏+光柱显示手动、自动、强制手动切换



0

无控制输入

1

输入0-10mA

2

输入4-20mA

3

控制输入+阀位反馈输入

1

输出0-10mA

2

输出4-20mA

3

输出（4-20mA）+（1-5V）

R

带RS485接口





AC220V供电



D

DC24V供电



横式：160×80

S

竖式：80×160

F1

方形：96×96

F2

方形：72×72

用户有其它功能要求可协商订货。测量显示、报警功能可按XMZ型数显调节仪要求提供。

DFD系列伺服操作器

1

单屏显示手动伺服控制

2

双屏显示手动伺服控制+测量显示报警

3

双屏显示手动、自动、强制手动伺服控制

4

双屏+光柱显示手动、自动、强制手动+报警

5

双屏+三相过零触发控温输出+报警



0

无控制输入

1

输入0-10mA+阀位反馈0-10mA

2

输入4-20mA+阀位反馈4-20mA

3

输入、阀位反馈信号规格任选

1

接点输出控制正反转

2

双向硅控制正反转（3KVA)

3

双过零触发输出控制正反转

R

带RS485接口



AC220V供电

D

DC24V供电



横式：160×80

S

竖式：80×160

F1

方形：96×96

F2

方形：72×72

用户有其它功能要求可协商订货。测量显示、报警功能可按XMZ型数显调节仪要求提供。

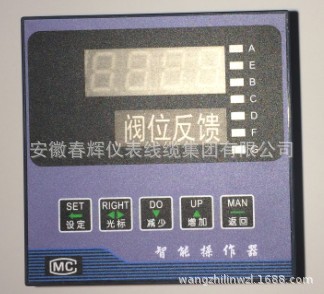

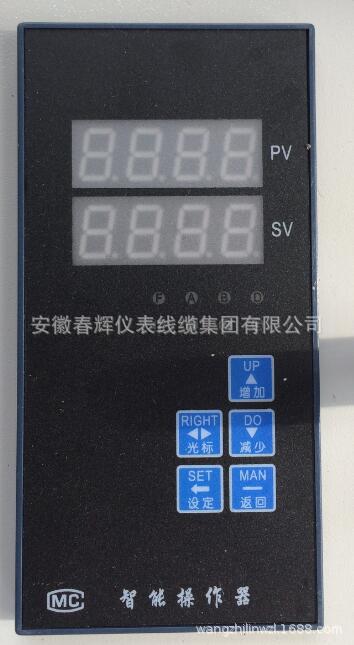

手操器CH-DFQ

手操器CH-DFQ接线
手操器CH-DFQ合格证undefined
操作器操作器
