产品名称: 不锈钢耐震压力表
产品型号: YBFN-100 YBFN-150
产品展商: 春辉
简单介绍
不锈钢耐震压力表即有耐震压力表的耐震性能,又具有不锈钢压力表的耐腐蚀性能,不锈钢耐震压力表适用于工矿现场振动性较大，并且被测量的介质具有腐蚀的场合。


不锈钢耐震压力表的详细介绍

一、概述：
    不锈钢耐震压力表外壳与内部原件均采用不锈钢材质制成，在表体内充装硅油，使压力表的指针起到减震、抗震的作用。
    YBF-100 YBFN-150不锈钢耐震压力表即有耐震压力表的耐震性能,又具有不锈钢压力表的耐腐蚀性能,不锈钢耐震压力表适用于工矿现场振动性较大，并且被测量的介质具有腐蚀的场合。
    是在的不锈钢耐震压力表的基础上参照的同类型产品， 本仪表采用直接接触式，接头和感压元件为SUS316材料，具有的防被测介质腐蚀的性能， 同时，外壳，机蕊等其它另件全为1Crl8Ni9Ti，OCrl8Ni 12M02Ti材料。不锈钢耐震压力表结构为全密封型，其外表面喷PTFE聚四氟乙烯涂层，具有好的抗环境腐蚀的能力， 所以，本产品适用于腐蚀性的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中。
   YBFN-100 YBFN-150不锈钢耐震压力表 内部充灌阻尼液和配套缓冲装置，具有良好的耐震性能，适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场所。仪表能测气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，读数的准确性。
二、参数：
   1、精度等级：1．6级
   2、测量范围： (Mpa)(规格，请在订货时注明)
       0-0.1     0-0.16     0-0.25      0-0.4
       0-0.6     0-1        0-1.6       0-2.5
       0-4       0-6        0-10        0-16
       0-25      0-40       0-60
      -0.1-0    -0.1-0.06  -0.1-0.15   -0.1-0.3
     -0.1-0.5  -0.1-0.9   -0.1-1.5    -0.1-2.4
  3、零部件材质：SUS316，SUS316L，1Crl8Ni9Ti
  4、仪表公称直径：Φ100mmΦ150mm
  5、接头螺纹尺寸：M20X1．5(G3／8"，Gl／4"，NPTl／2"，……)
  6、工作条件：
      (1)环境温度：-40-70℃
      (2)工作压力：静负荷：用至测量上限值的3／4
                        交变负荷：用至测量上限值的2／3
                        短时压力：用至测量上限值
7、填充工作液：a：甘油；b：硅油；c：根据用户需求填充
8、抗工作环境振动：V.H.4 仪表在测量稳定负荷时，不得过测量上限的2/3，测量波动压力时，不得过测量上限的1/2，至于低压力，在两种情况下都不应低于测量上限的1/3。 在测量腐蚀性介质，可能结晶的介质，粘度较大介质和剧变的波动压力时，应添加隔离装置和缓冲装置。 仪表应经常进行检查如发现故障应及时修理。
8.抗工作环境振动：V.H.4 仪表在测量稳定负荷时，不得过测量上限的2/3，测量波动压力时，不得过测量上限的1/2，至于低压力，在两种情况下都不应低于测量上限的1/3。 在测量腐蚀性介质，可能结晶的介质，粘度较大介质和剧变的波动压力时，应添加隔离装置和缓冲装置。 仪表应经常进行检查如发现故障应及时修理。
   9.使用环境温度：-25~70℃
    10.温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
   11.抗工作环境振动：V·H·4级　耐震型外壳防护等级：IP65
   12.表盘直径

表盘直径（mm）
标度范围(MPa)
精度度等级(%)
￠50
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
2.5
￠60
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
2.5
(1.6)
￠75
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
1.6
(1.0)
￠100
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
1.6
(1.0)
￠150
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
1.6
(1.0)

 注：括号内的精度等级仅供订货。
13.导压系统及外壳等材质
零件名称
材料牌号
接头
0Cr18Ni9(304)
OCr17Ni12Mo2(316)
弹簧管
0Cr18Ni9Ti(321)
OCr17Ni12Mo2(316)
外壳
oCr18Ni9
14.外型尺寸
型号
外形尺寸mm
A
B
C
D
d
d0
G/Rc
YBFN-50Z
29
24
24
0
50
/
14×1.5
YBFN-60
31
32
32
14
60
/
YFBN-60T
31
32
32
15
75
3.4
YBFN-60Z
30
32
32
0
/
/
YBFN-60ZT
30
32
32
0
75
3.4
YBFN-100B
44
45
45
18
100
/
20×1.5
YBFN-100T
44
46
46
19
118
5.5
YBFN-100Z
43
45
45
34
/
/
YBFN-100ZT
43
45
45
44
118
5.5
YBFN-150B
50
47
47
19
149
/
20×1.5
YBFN-150T
50
48
48
20
165
5.5
YBFN-150Z
51
47
47
55
/
/
YBFN-150ZT
51
47
47
55
165
5.5
注：连接螺纹可按要求订货．
15.不锈钢耐震压力表尺寸图


三、产品结构型式说明及型号

产品名称

主要零部件材料

使用范围

耐震压力表

测量元件：铜合金

仪表壳体：铁电镀、铝合金

用于介质强烈脉冲，设备震动、环境震动较大

的场所，测量对铜及铜合金不起腐蚀作用的气

体或液体的正、负压力。

防腐型耐震压力表

测压元件： 1Gr18Ni9Ti、316

仪表壳体：

1Gr18Ni9Ti、铝合金

用于介质强烈脉冲，设备震动较大的场所，

测量腐蚀性气体或液体的正、负压力。

全不锈钢耐震压力表

测压元件：

1Gr18Ni9Ti、316

仪表壳体： 1Cr18Ni9Ti

用于介质强烈脉冲，设备震动较大，空气中

含有腐蚀性气体的环境中，测量腐蚀性

气体或液体的正、负压力。

隔膜（螺纹或法兰连接）

型耐震压力表

测量元件：

1Gr18Ni9Ti 、316

仪表壳体：

1Cr18Ni9Ti、铝合金

用于介质强烈脉冲，设备震动较大的场所，

测量腐蚀性，粘度较大，易结晶介质

的正、负压力。



外形结构可见一般压力表或相关仪表。

型号表示

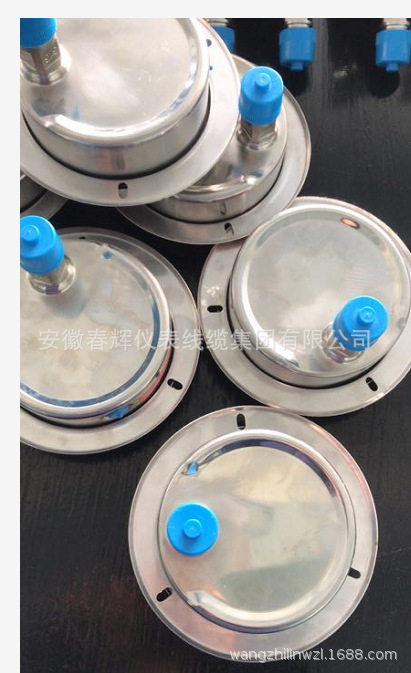

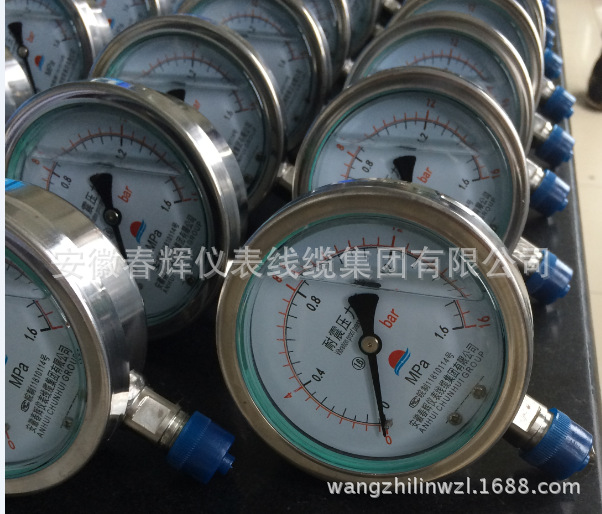

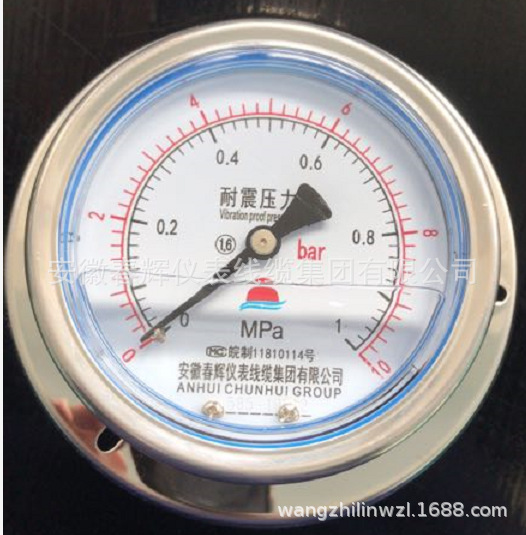

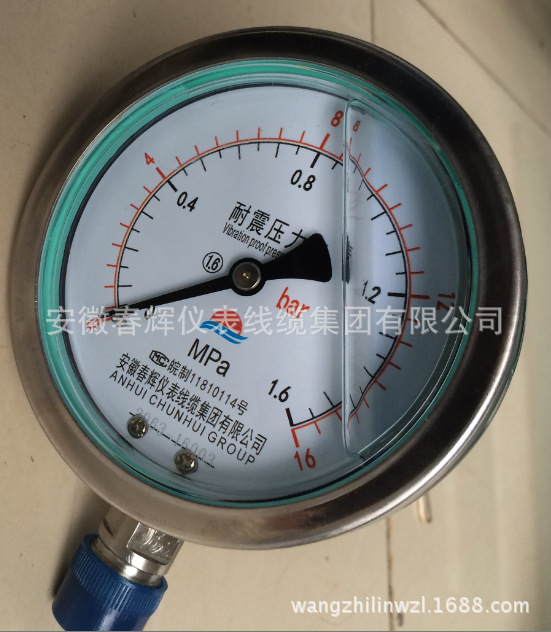

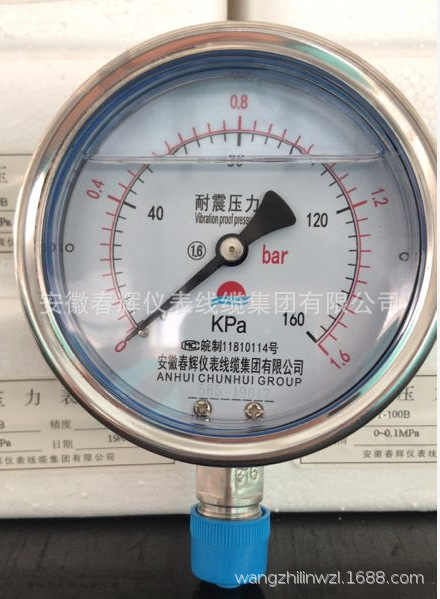

四、产品照片：

新式

新式1

undefined
 不锈钢耐震压力表

不锈钢耐震压力表

不锈钢耐震压力表

不锈钢耐震压力表



耐震径向后带边压力表
