一、概述: 防爆双金属温度计,双金属温度计可以直接测量生产现场存在碳氢化合物等爆炸物各过程中的-80-+500℃范围内体、蒸汽和气体介质及固体表面测温。 防爆双金属温度计外壳采用铝合金制成,通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开,从而达到隔爆的目的。 二、工作原理: 防爆电双金属温度计带有电接触装置—即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点转动,在标度盘上指示出温度的变化值,当其与定触点(上、下限定触点)接触或断开的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。 三、防爆双金属温度计参数: 标度盘公称直径:100 热响应时间:≤40s 隔爆等级:DIIBT4 额定功率:10VA 高工作电压:220V 高工作电流 :0.7A 防爆双金属温度计产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备 第1部分:要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备 第2部分:隔爆型电气设备"d"》的标准。 四、防爆双金属温度计外形及尺寸:
四、防爆双金属温度计型号及规格:
安装装置
-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500
1Cr18NI9Ti
304
316
316L
哈氏 C-276
H.AIIoyc-276
75
100
150
200
300
400
500
750
1000

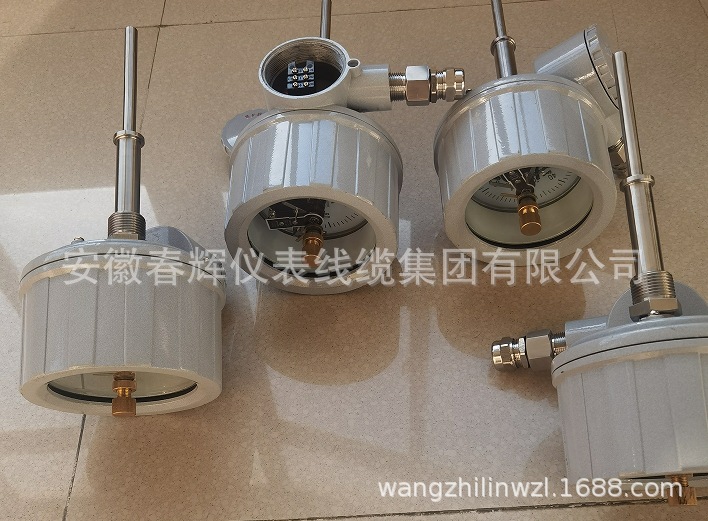

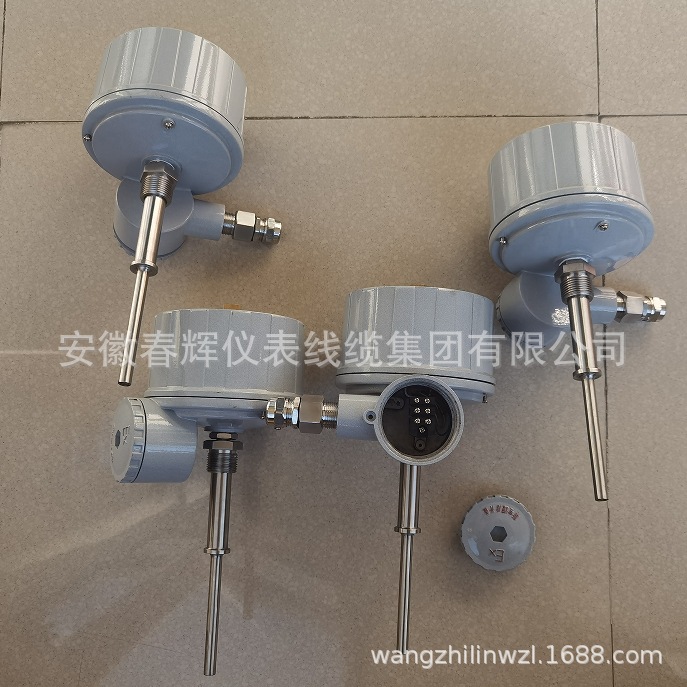

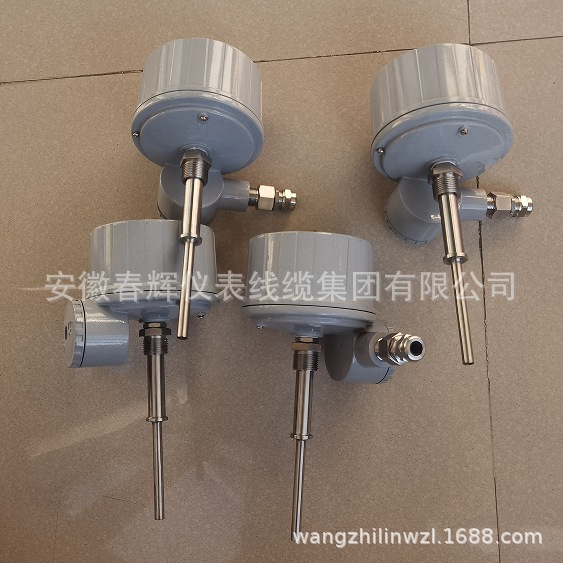

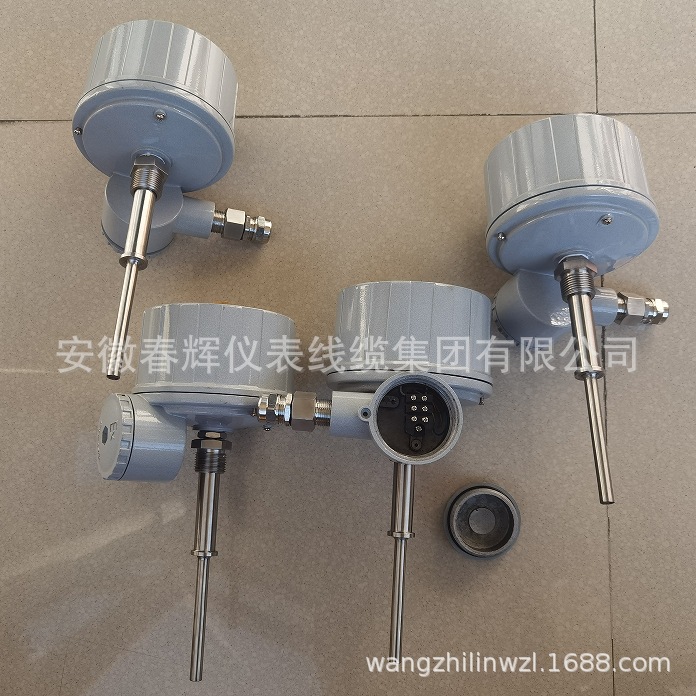

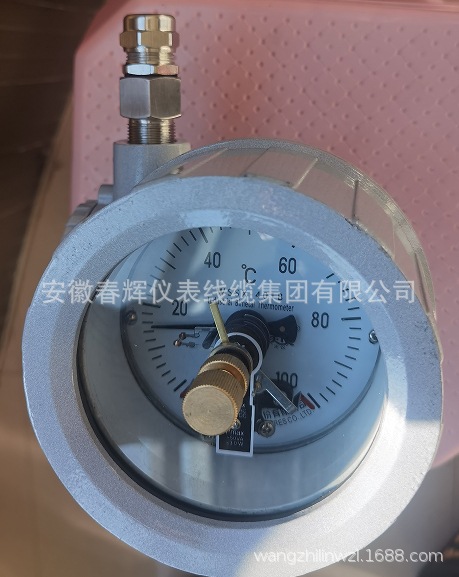

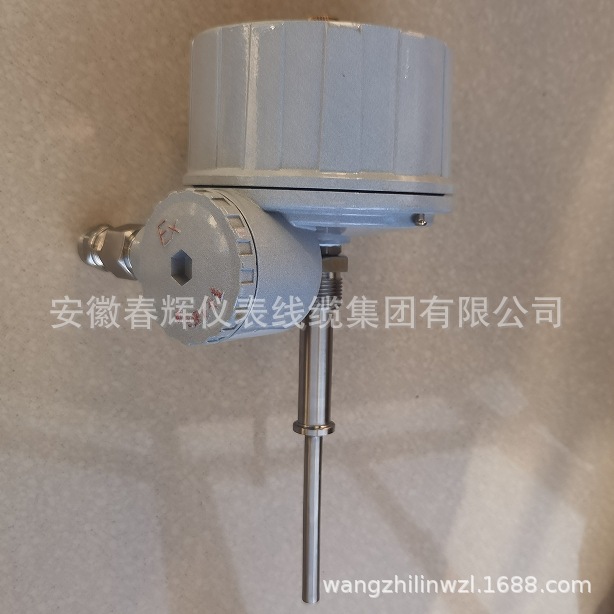

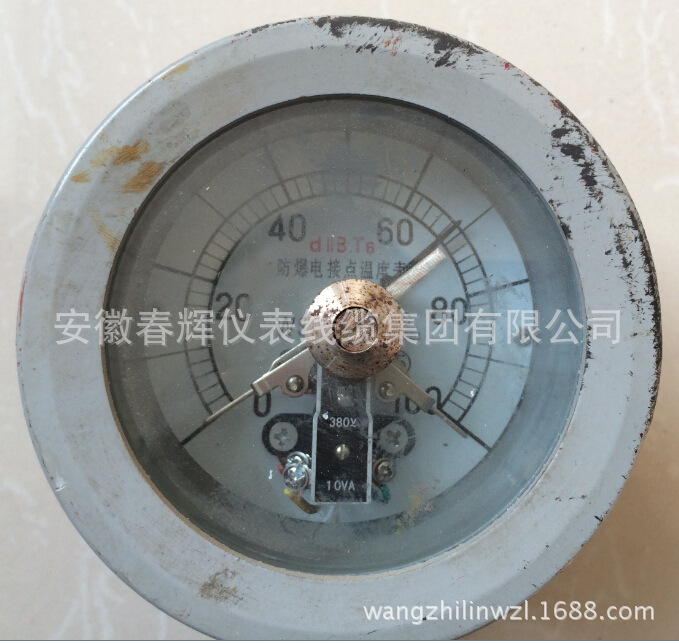

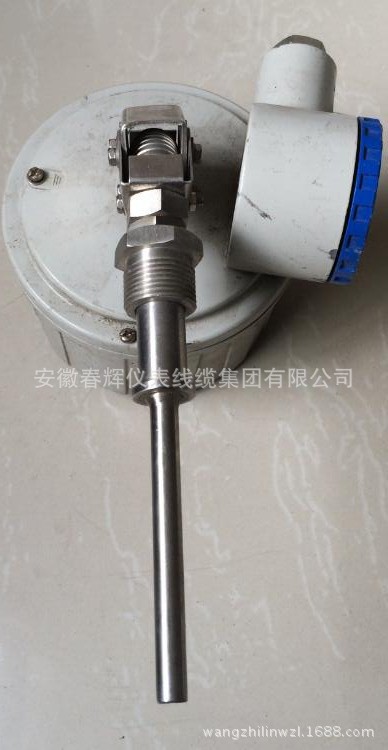

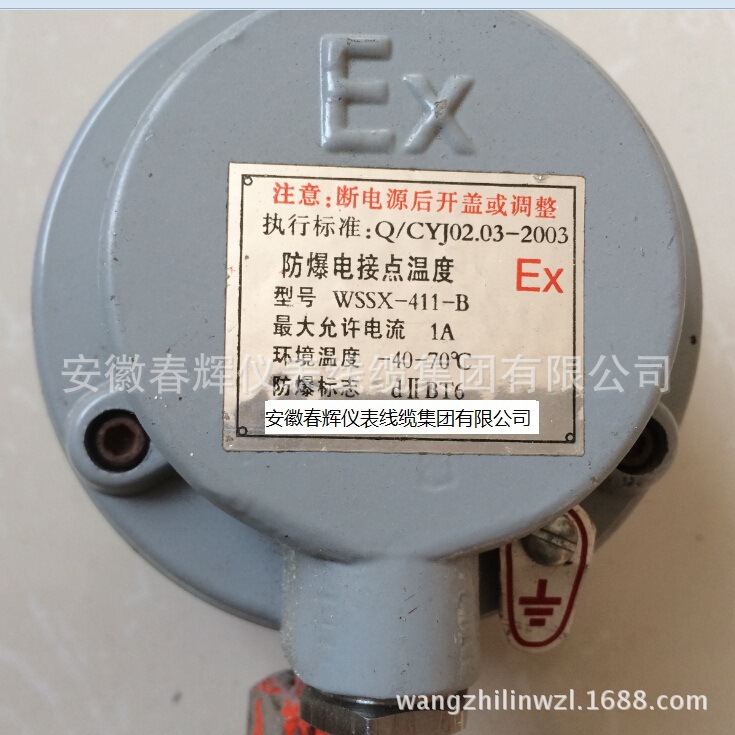

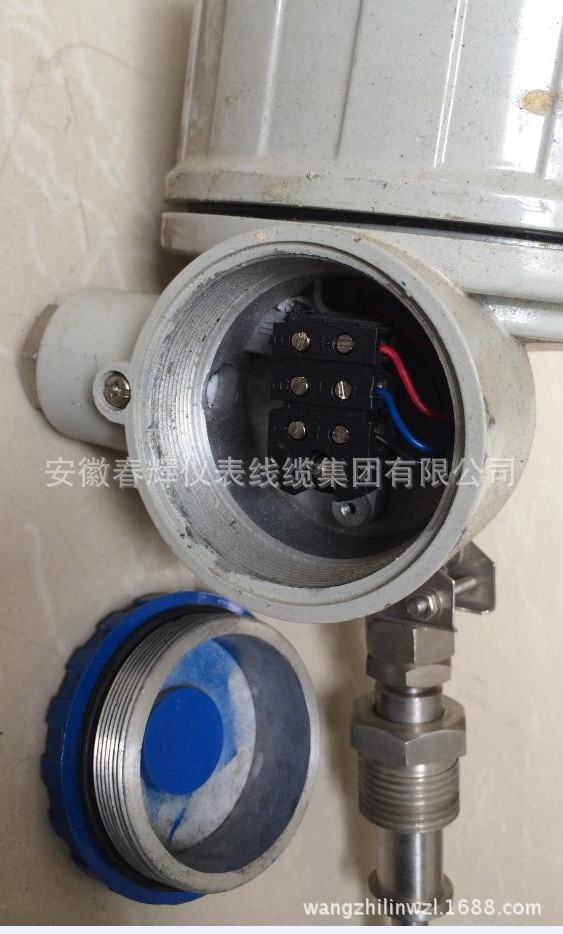

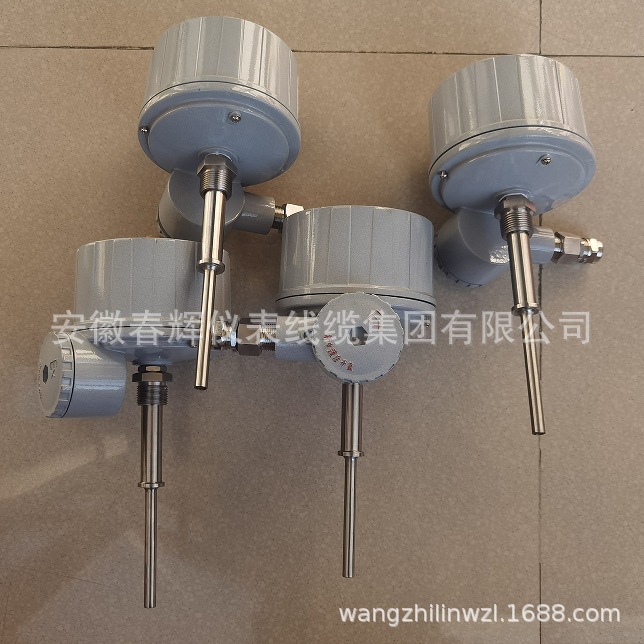

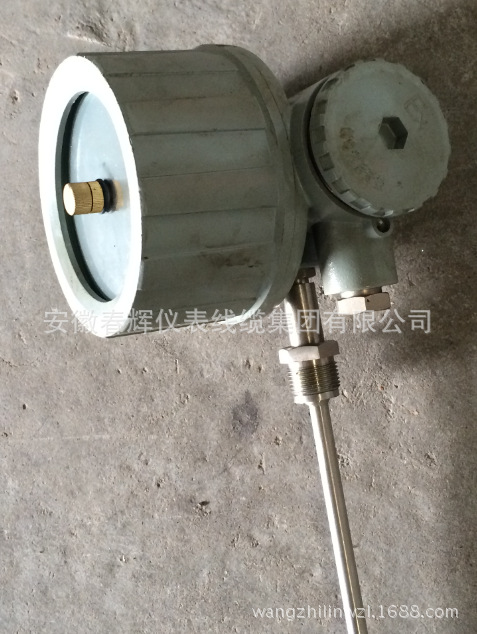

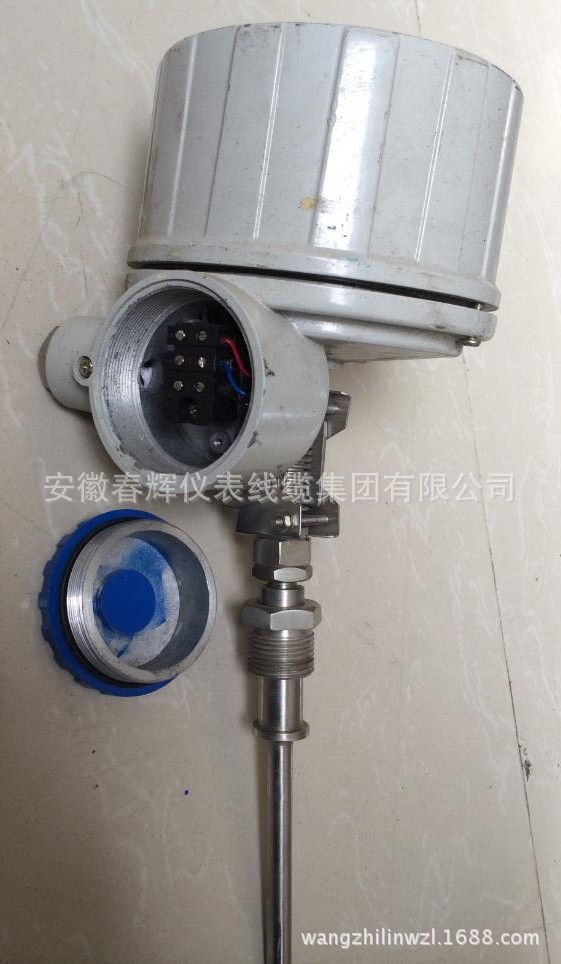

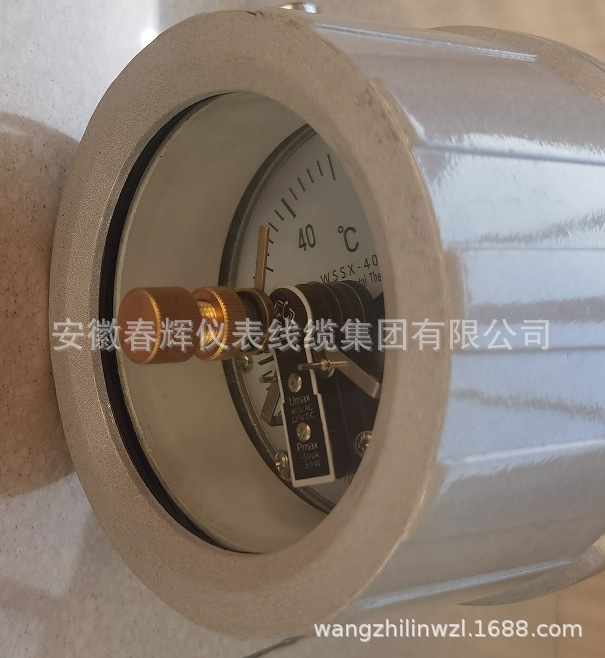

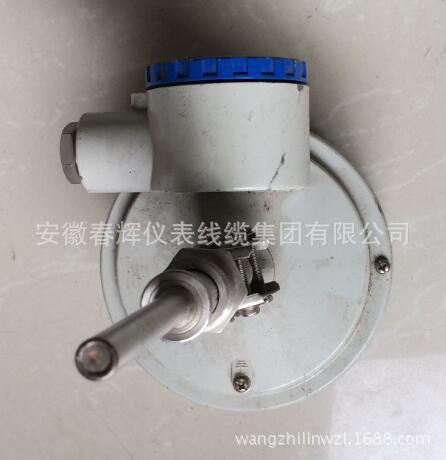

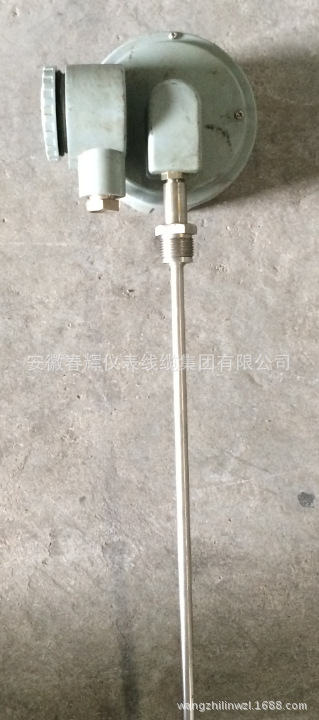

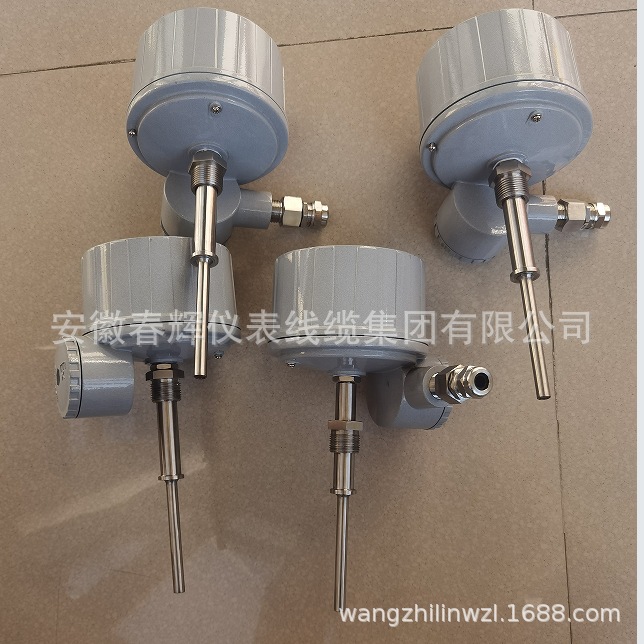

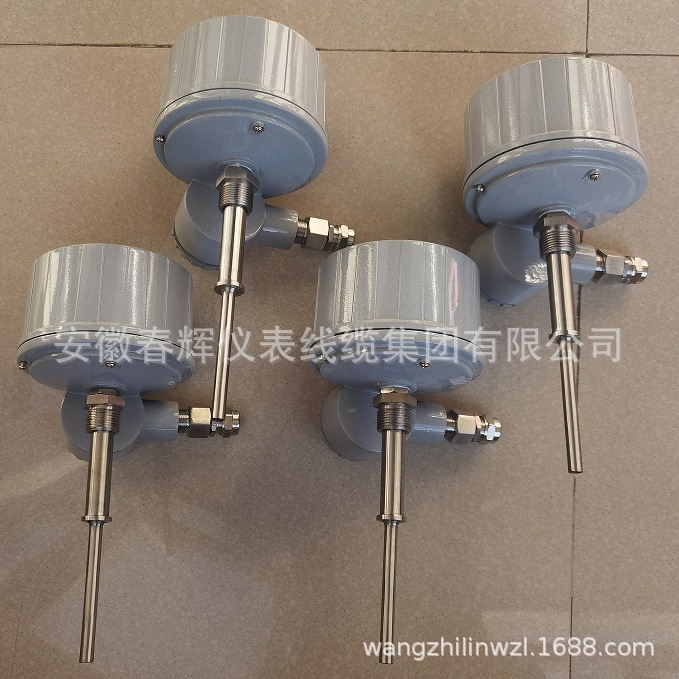

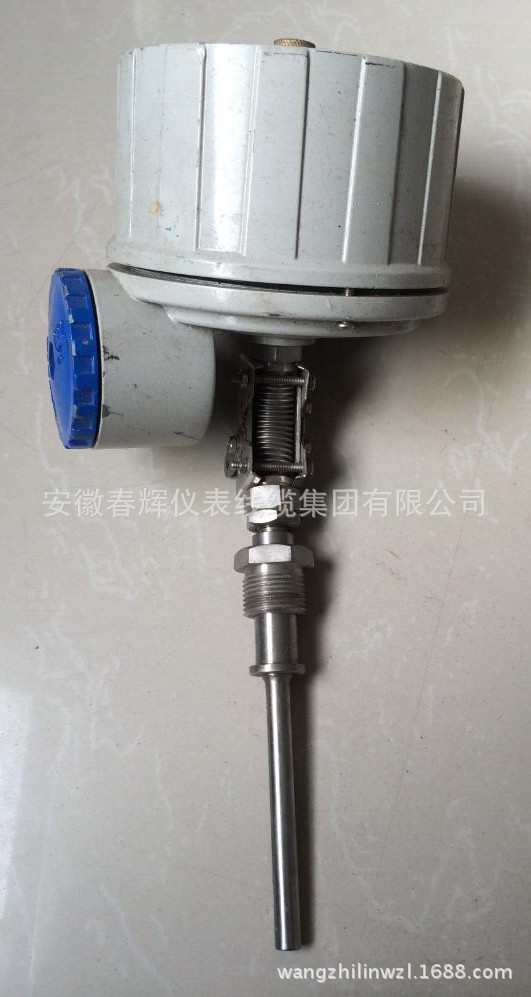

WSSX-481B产品照片:
