产品名称: 1151LT型法兰式液位变送器
产品型号: 1151LT
产品展商: 其它品牌
简单介绍
1151LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3″和4″规格,法兰等级分为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表如用户采用GB9116-88标准,则DN=80、100、PN =2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明时以3″150LB安装法兰及接液膜片材料316L供货。


1151LT型法兰式液位变送器的详细介绍

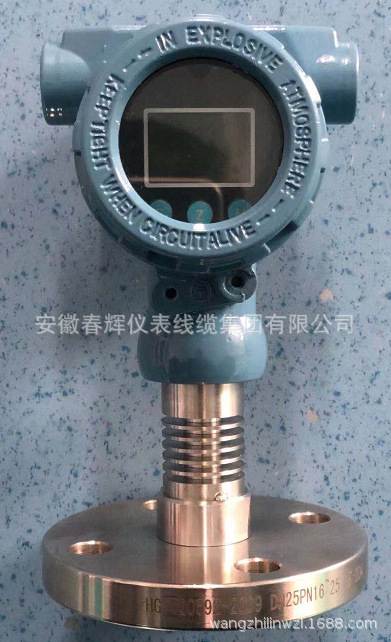

1151LT型法兰式液位变送器



1151LT型法兰式液位变送器
       1151LT型法兰式液位变送器的安装法兰标准按ANSI,法兰有3″和4″规格,
       法兰等级分为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表
       。如用户采用GB9116-88标准,则DN=80、100、PN =2MPa请注明。
       接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明,时               以3″150LB安装法兰及接液膜片材料316L供货。

       图8 法兰式液位变送器外型尺寸图


法兰尺寸






螺栓孔
尺寸
规格
直径D
A
B
C
数目n
直径d
分布直径D1
3″
1501b
190
30
66
127
4
19
152
4″
1501b
228
30
89
157
8
19
190
3″
3001b
210
35
66
127
8
22
168
4″
3001b
254
38
89
157
8
22
200
