DBW系列温度变送器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: DBW系列温度变送器

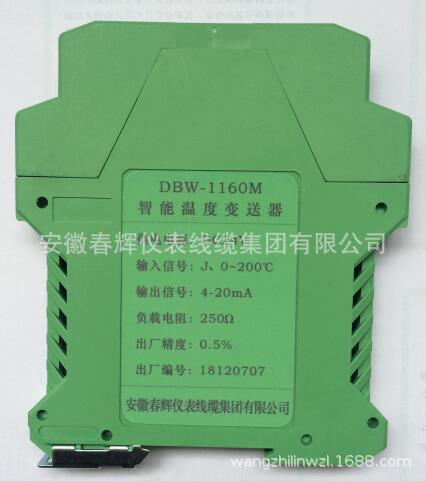

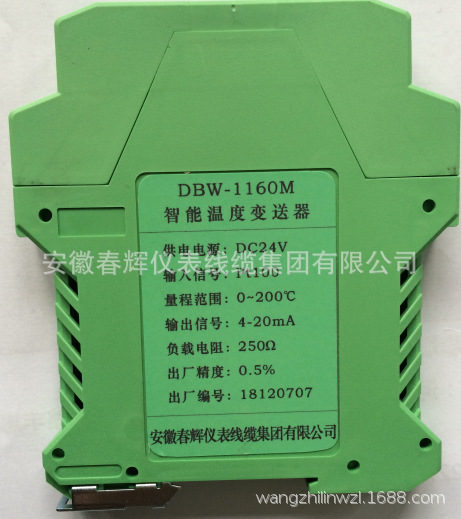

产品型号: DBW-2XYADPG DGW DBW-116M
产品展商: 春辉
简单介绍
DBW系列温度变送器本系列产品系采用新的单片机出的新产品,它可与不同分度号的热电偶、热电阻等温度传感器配套,可与其它DDZ-III型、DDZ-II型电动单元组合仪表组成控制系统。现已应用于工业各生产过程温度信号的转换。


DBW系列温度变送器的详细介绍



              (1)                     (2)                    (3)

架装式:165×44×360          墙挂式:110×165×35         导轨插装式;48×48×70

  一、概述:
     DBW系列温度变送器,本系列产品系采用新的单片机出的新产品,它可与不同分度号的热电偶、热电阻等温度传感器配套,可与其它DDZ-III型、DDZ-II型电动单元组合仪表组成控制系统。现已应用于工业各生产过程温度信号的转换。

二、产品参数 :

名    称
说                    明
示值基本误差
≤0.5%FS±1dig
继电器输出
3A/220VAC、3A/24VDC
继电器输出触点接感性负载时,负载两端接火花吸收电路;并且带载能力相应减少。
模拟变送输出(DC)
0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);0~5V(负载电阻≥1KΩ);1~5V(负载电阻≥1KΩ)
电源输出
24VDC/50mA或24VDC/100mA(两路)配电输出
通讯接口
接口标准
RS485(用户可指定RS232)
传送方式
半双工
帧格式
1位起始位,8位数据位,1位停止位
传送速率
300~9600bps,参数可设定
联机台数
多31台,地址参数可设定
网络结构
3线(或2线)多机通信网络
内部温度补偿
0~50℃(<0℃时按0℃进行补偿)
使用环境
环境温度
0~50℃
环境湿度
≤90%RH
供电电源
供电电源
220AC、220VAC(开关电源)
24VDC(开关电源)或用户要求
功耗
≤6W
重  量
≤400g

三、主要特点及功能:
1、  通过简单的软、硬件设定,即可对输入分度号、量程、输出信号类型等参数进行选择设定,设定参数均可长久保存,且掉电不丢失数据。
2、  可带隔离串行通讯接口,传输速率可通过按键自由设定,可与带输入/输出通讯功能的设备进行双向通讯,并组成网络控制系统。
3、  各设定参数和调试参数可用密码锁定,锁码后可防止误操作
四、产品选型表:
型         谱
说     明
型 号
DBW-

产品型号
类 型

1

单回路
2

双回路
输入信号

XY
X=第1路、Y=2路(详见表一)
输出信号

XY
X=第1路、Y=2路(详见表二)
供电方式

A

220VAC电源
D

24VDC电源
通讯方式

P

带RS485通讯接口
外形结构

B
-
墙挂式
c
-
导轨插装式
G
-
架装式
测量范围


测量范围(用户自设)
输入信号类型(表一):
信号代码
输入分度号
测量范围
单位
备       注
1
热电阻Cu50
-50.0~150.0
热电阻电流:0.25mA(100Ω/0℃)
大引线电阻:≤10Ω
2
热电阻Cu100
-50.0~150.0
3
热电阻Pt100
-199.9~500.0
4
热电偶B
0~1800
400℃以下不计测量精度
5
热电偶S
0~1600
200℃以下不计测量精度
6
热电偶E
-100~600
B:400℃以下不测量精度
S:200℃以下不测量精度
R:200℃以下不测量精度
输入电阻:≥106Ω
大引线电阻:≤100Ω
7
热电偶K
0~1300
8
热电偶J
-100~1000
9
热电偶T
-100~400
A
热电偶R
0~1700
B
热电偶N
0~1300
C
WRe3-WRe25
0~2300
D
WRe5-WRe26
0~2300

undefined

undefined

undefined


DGW

DGW

undefinedundefined
undefined

undefined

undefined

undefined

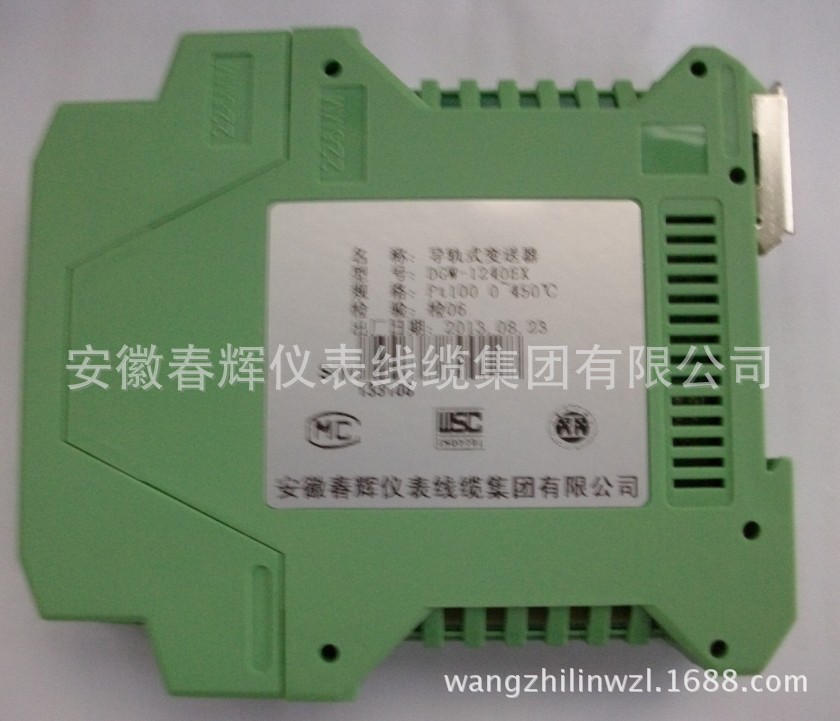

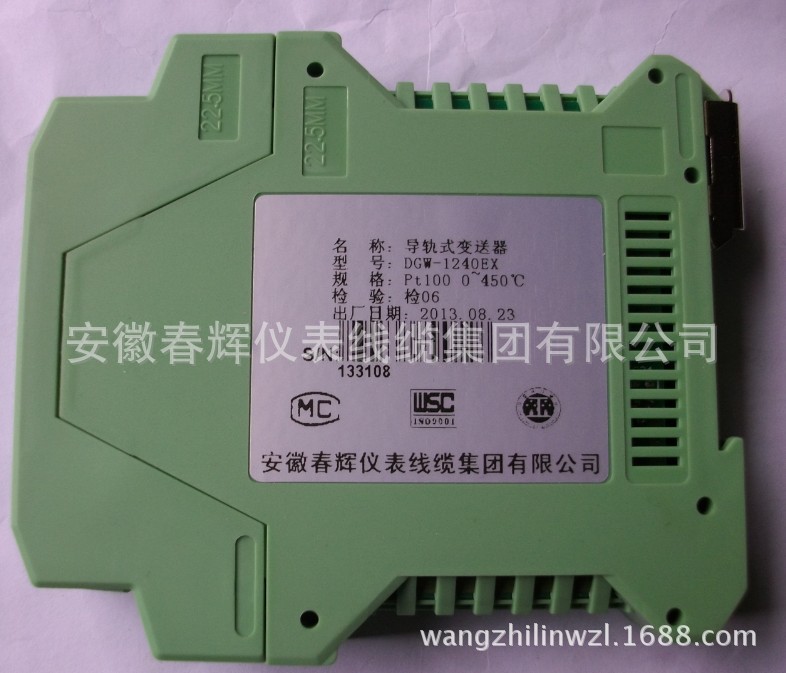

导轨J型
undefinedundefined

undefined

undefined
