产品名称: SWP-LCD-智能化64路巡检仪
产品型号: SWP-LCD
产品展商: 春辉
简单介绍
SWP-LCD-智能化64路巡检仪,SWP-LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表,适合于对多输入回路进行巡回检测,报警控制及数据远传。 设计上吸纳了当今电脑的结构思路,硬件上采用内带快闪存储器的新型微处理器,软件上引入中文WINDOWS的框架思路。 。


SWP-LCD-智能化64路巡检仪的详细介绍

一、概述:

  SWP-LCD-智能化64路巡检仪,SWP-LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表,适合于对多输入回路进行巡回检测,报警控制及数据远传。

二、产品特点:

    设计上吸纳了当今电脑的结构思路,硬件上采用内带快闪存储器的新型微处理器,软件上引入中文WINDOWS的框架思路。

  在人机操作与观察界面上都对传统的仪表做了挑战性的改革,以中文菜单引导组态操作,以集中或分页画面显示各通道的测量及报警结果,简洁直观地给人以"智能"的感受。

可接受多达64路同类型或不同类型被测输入信号,根据用户设定要求完成从信号采集,数据显示,报警状态及数据传送的全过程。

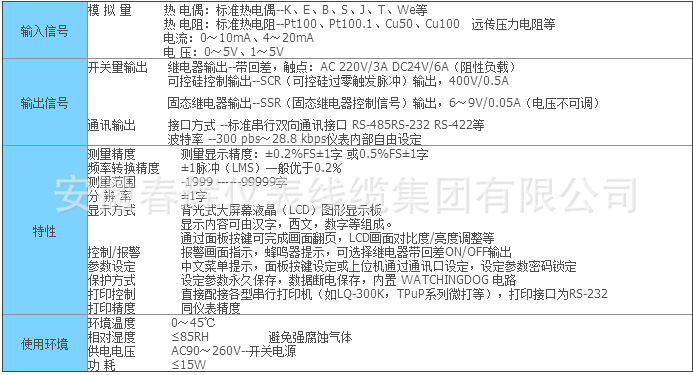

三、技术参数:

undefined

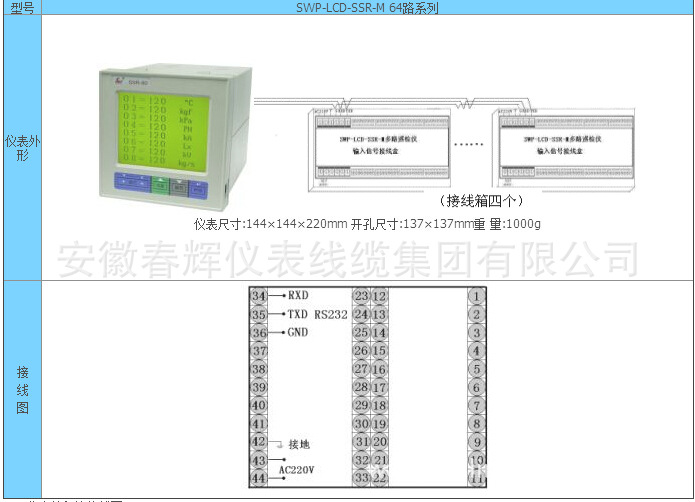

四、仪表外形及接线图:

undefined

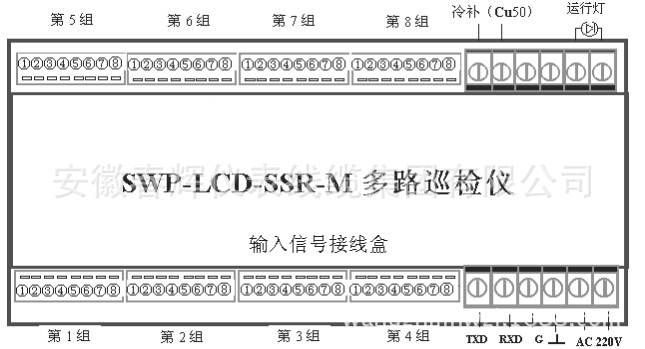

五、仪表输入箱接线图:

undefined

第1组中①②③④对应的输入回路号为第1路;⑤⑥⑦⑧对应的输入回路号为第2路;

第2组中①②③④对应的输入回路号为第3路;以此类推,蕞后为第16路。

输入信号接线图

undefined

仪表与输入盒的连接

undefined

每一接线盒蕞多可接32路输出信号,每台仪表主机蕞多可接4个接线盒--128路输出

SWP-LCD-SSR-M64路巡检仪型谱表:

undefined

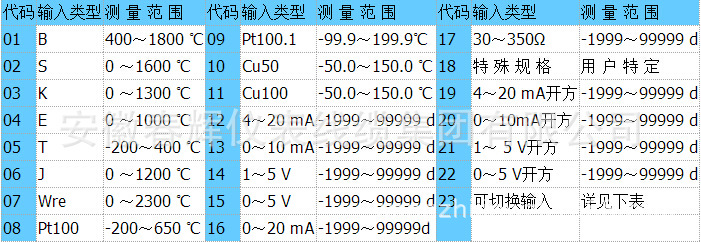

输入类型

undefined

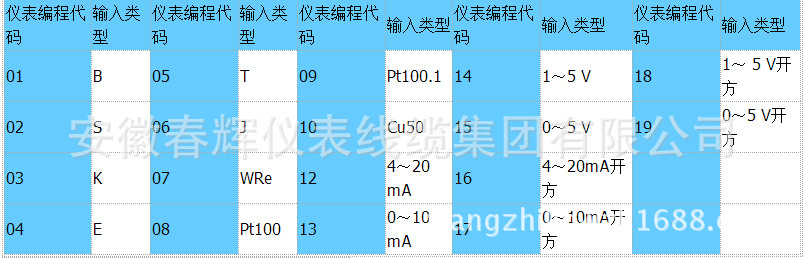

全切换输入分度号表

undefined
输入通道数

undefined
输出方式

undefined
注:特殊规格: SSR――固态继电器输出    SCR――可控硅过零触发脉冲输出

型号举例:

SWP-LCD-SSR-M816-22-09-16-T

16路输入通道,通讯方式为RS-232,输出方式为分别上、下限报警输出,输入类型为PT100.1,报警输出点数为16,供电方式为开关电源。

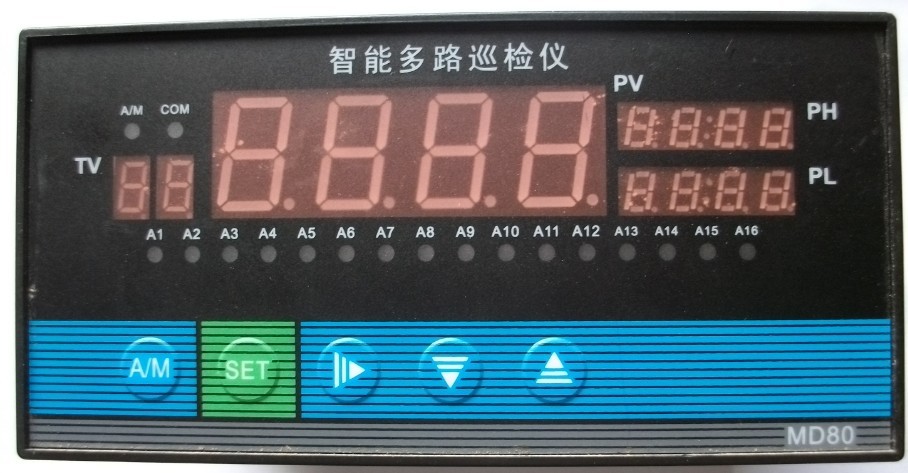

十六路

undefined

undefined

undefined

undefined
