一、概述：

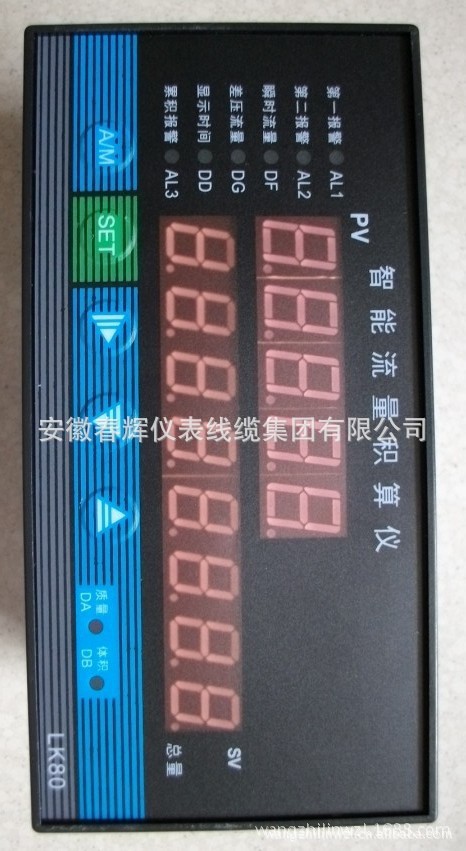

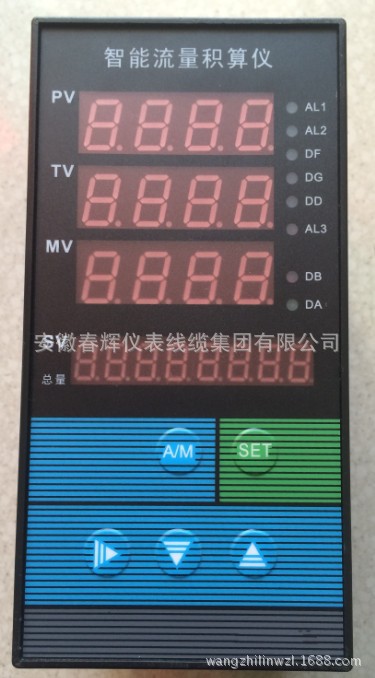

SWP-RLK带打印流量积算控制仪，SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。 五位瞬时流量＋八位瞬时累积显示
二、产品特点;
a、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用新无跳线，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步了仪表的多用性与性。 b、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可到小数点后三位（0.001）进行累积，可设定仪表内部参数使大累积达到99999999.99′100。
c、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度的积算控制。

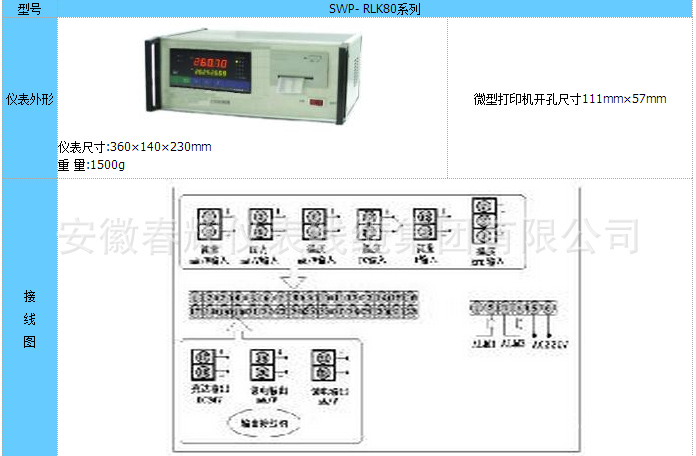

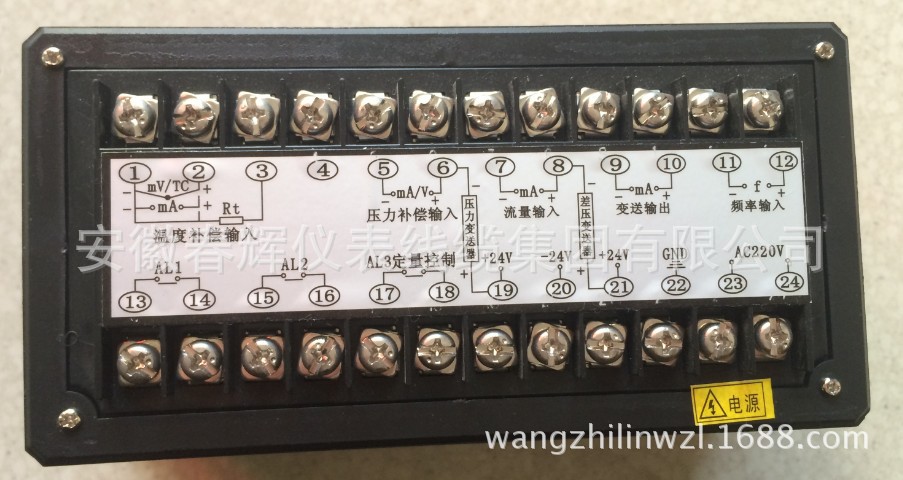

三、 仪表外形及接线图（以下为基本配线，订货请参见随机接线图）；
四、SWP-LED系列带打印流量积算控制仪型谱表;

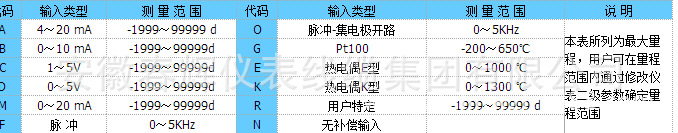

输入类型;

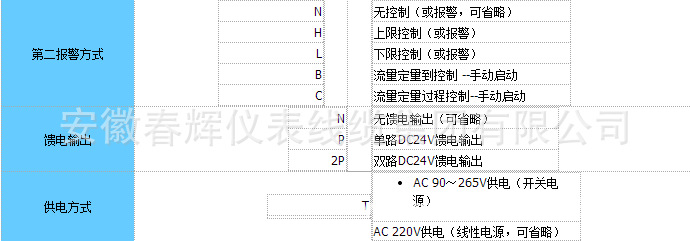

输出方式:
通讯方式 注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
型号举例：
①SWP-RLK801-21－A-HL-P
无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,报警为上限报警，**报警为下限报警，单路DC 24V馈电输出，AC 220V供电。
②SWP-RLK802-81－FAG-LH-2P-T
带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，报警为下限报警，**报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。
订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图。
