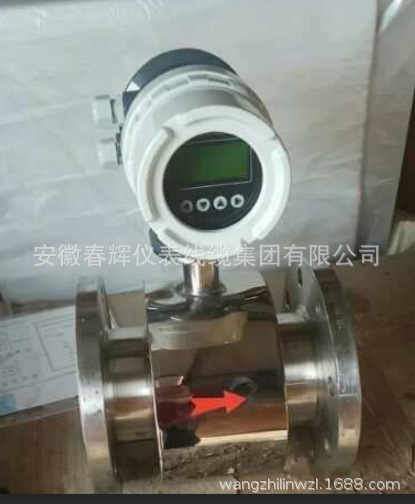

产品名称: 电磁流量计
产品型号: CHLDE-100
产品展商: 春辉
简单介绍

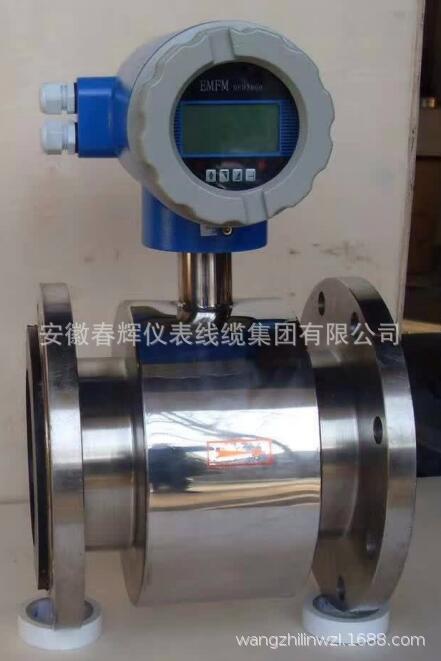

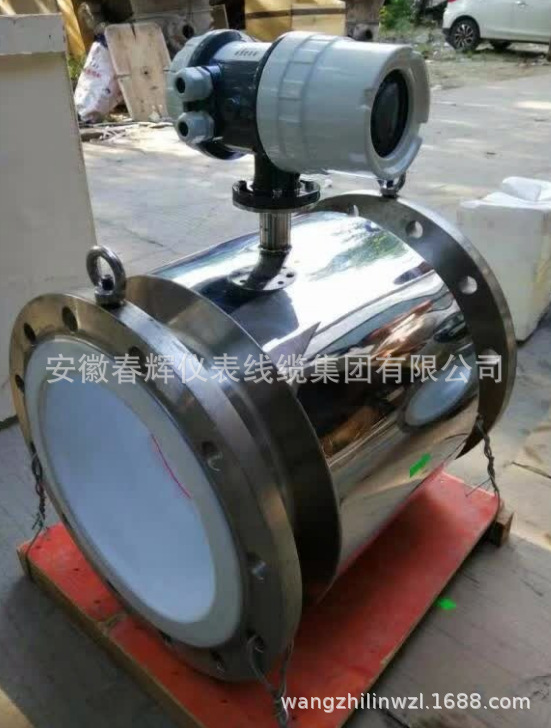

电磁流量计可用于测量封闭管道中导电液体和浆液的体积流量,适用于化工、电力、矿冶、给排水、造纸、医药、食品等行业,有直通法兰式及直通夹持式两种类型,有分体安装、整体安装两种外形结构。产品精度高、测量性能可靠、显示内容直观丰富、全中文菜单、简单明了。


电磁流量计的详细介绍

一、概述 :
    电磁流量计(Electromagnetic Flowmeters)是20 世纪50~60 年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。它是根据法拉第电磁感应定律,通过对在磁场中流动的导电流体所产生的感应电动势信号进行处理运算后,得到相应瞬时流量和累积总量值的智能化计量仪表。
     电磁流量计可用于测量封闭管道中导电液体和浆液的体积流量,适用于化工、电力、矿冶、给排水、造纸、医药、食品等行业,有直通法兰式及直通夹持式两种类型,有分体安装、整体安装两种外形结构。产品精度高、测量性能可靠、显示内容直观丰富、全中文菜单、简单明了。

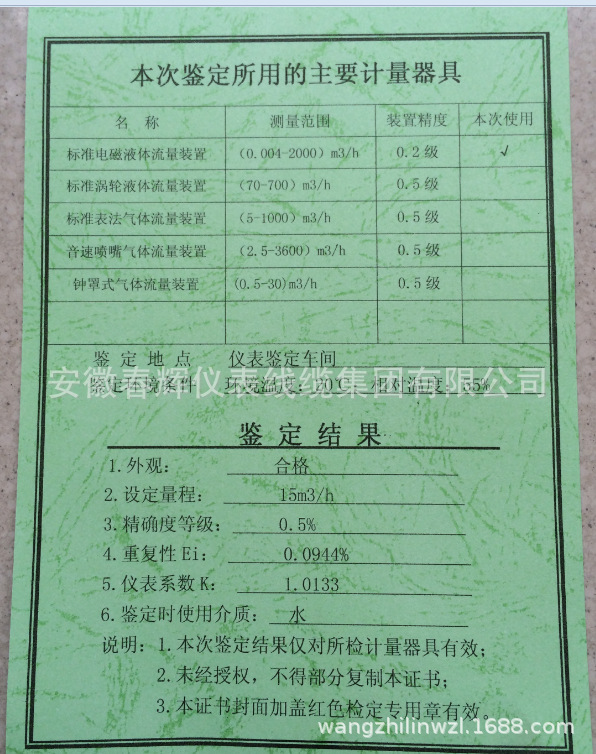

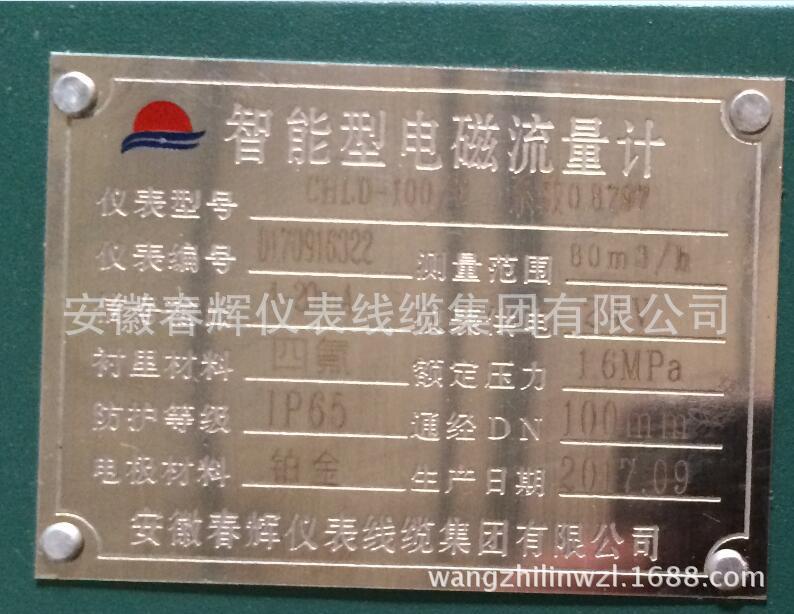

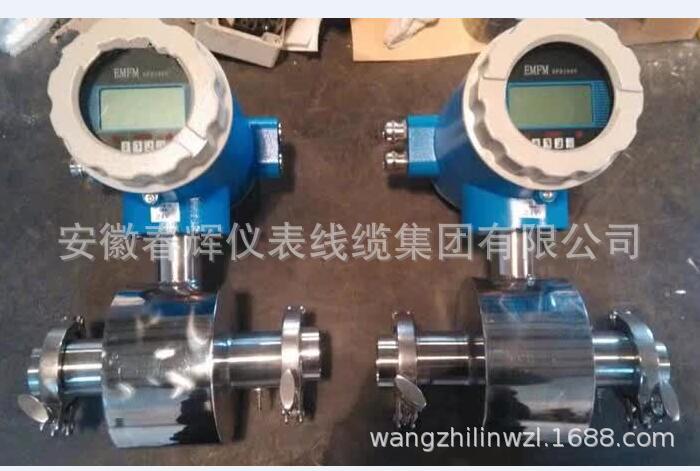

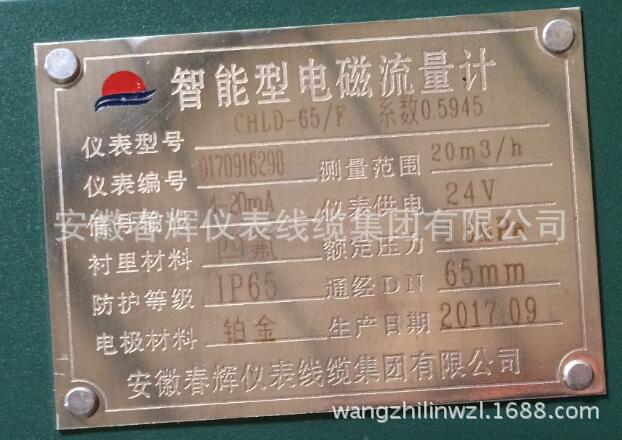

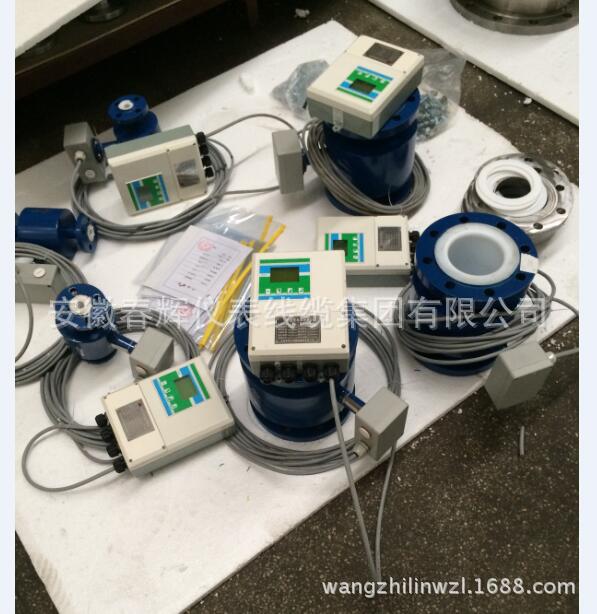

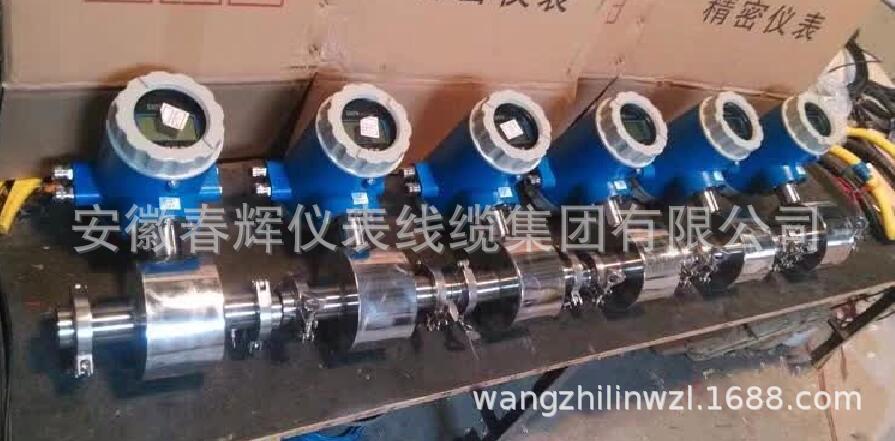

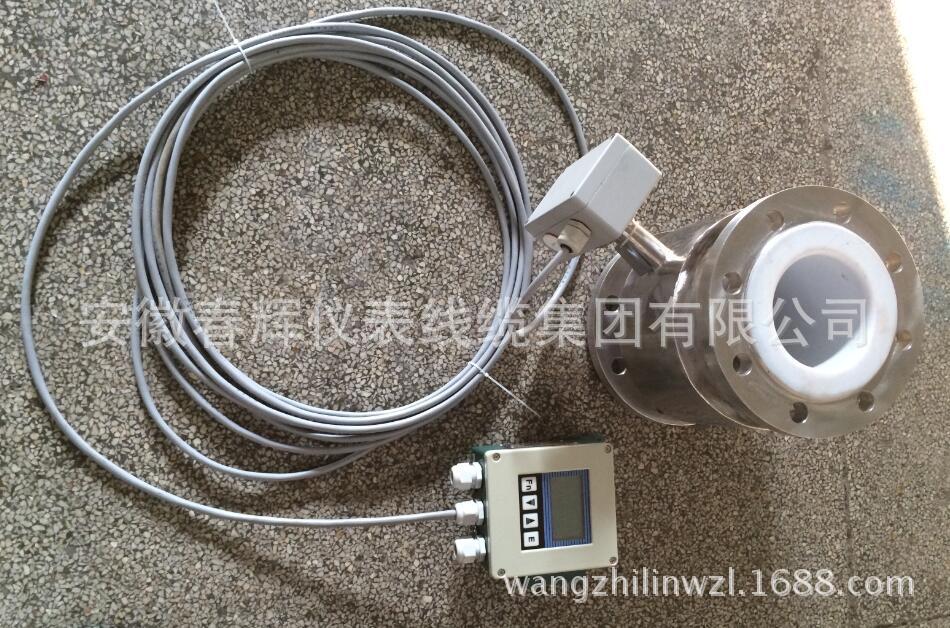

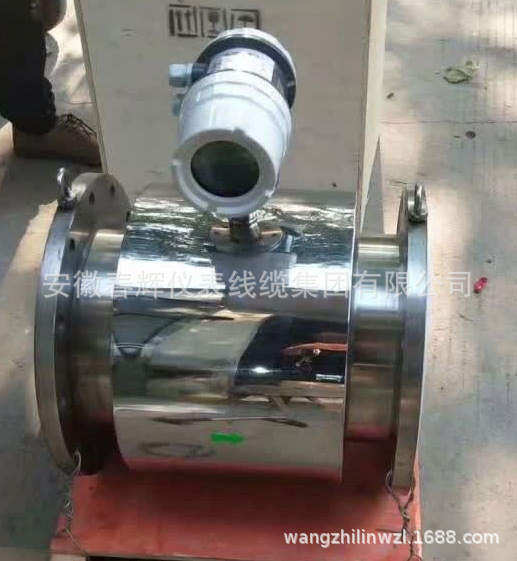

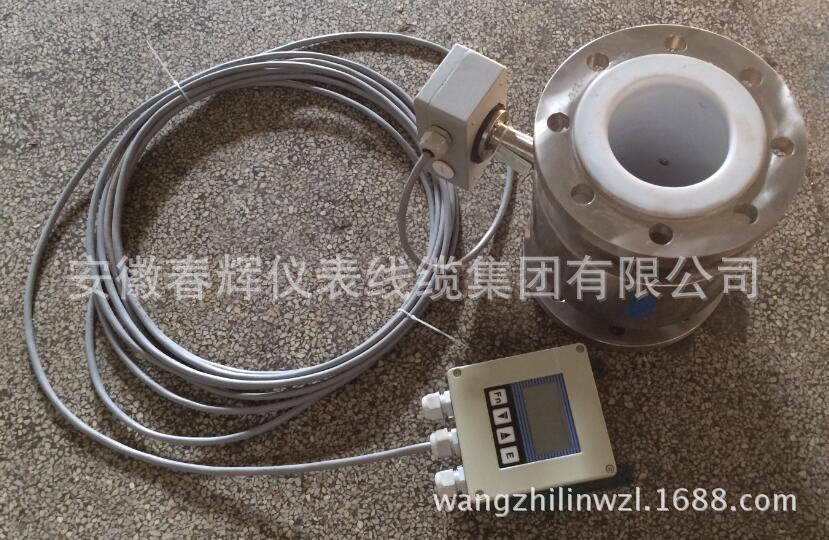

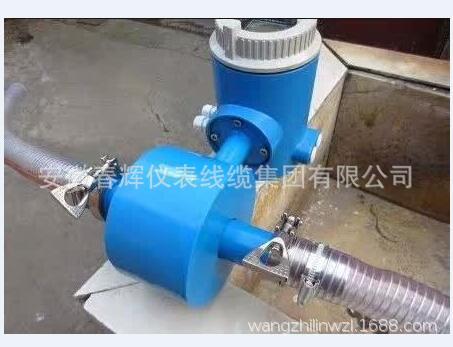

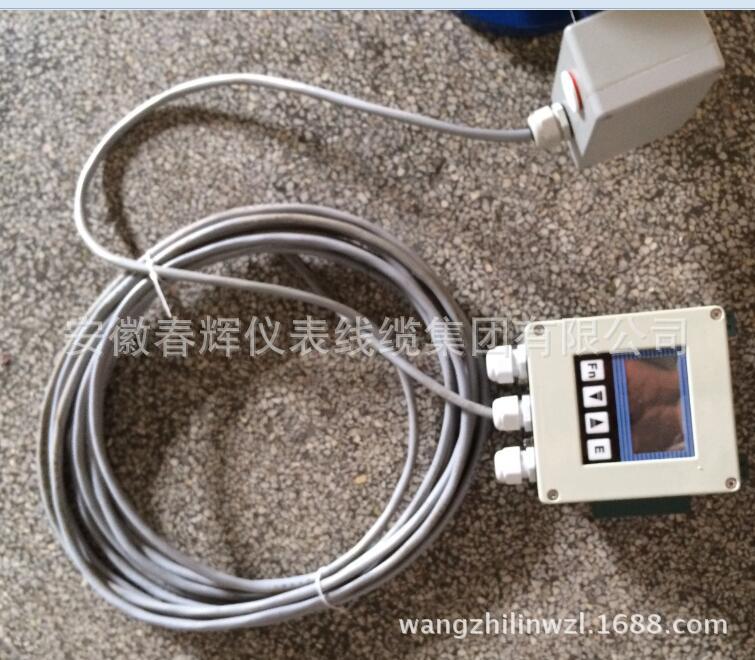

     TLD 系列智能电磁流量计是由电磁流量传感器和电磁流量转换器两部分构成的。按安装结构方式分为一体型(传感器与转换器连于一体)和分体型(传感器与转换器分开安装)两种形式。产品采用先进的微机技术,功能强、结构紧凑、操作简便,被广泛应用于化工、环保、冶金、城市给排水、引水工程、电站、造纸等行业。
二、电磁流量计的工作原理:
   电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。
三、电磁流量计产品特点:
     1. 高清晰度背光LCD显示,全中文菜单,使用方便、操作简单。
     2.能测量导电液体或固液两相流的流量,管道无附加压力损失;
     3. 结构简单、安装使用方便、测量精度高、工作可靠;
     4. 测量结果不受被测液体的压力、温度、密度、粘度等物理参数影响,适用范围广;
     5.具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,分别记录、保存;6. 具备上下限设定和报警功能,用户可自行设定上下限值超限时有报警指示,并具备输出接口;
     6. 具有故障自诊断功能,当励磁线圈开路时,能自动报警并显示,可以判别传感器是否空管;
     7.有对应于流量范围4~20mA电流信号输出和流量脉冲信号输出;
     8. 可选RS 485、RS 232C、HART 通讯输出接口,可直接与上位机或二次仪表联网远传显示数据;
     9.可与本公司生产的数据采集器配套组成远程采集管理系统;
     10. 采用E2PROM数据存贮技术,具备历史数据的存贮与查询功能;
     11.有高压型、防爆型传感器供用户选用,产品性能达国内先进水平;
四、电磁流量计技术参数:
    1. 准确度等级:±0.5%;±1.0%
    2 .介质温度与衬里材料:-10℃~+70℃ 氯丁橡胶衬里、聚氨酯橡胶衬里 -30℃~+100℃聚四氟乙烯衬里、聚丙烯衬里
    3. 环境条件:温度:-25℃~+55℃,相对湿度:5%~95%;
    4. 防护等级:分体型:IP68(传感器全系列)防尘防潜水型;IP67(转换器)防尘防溅水型;一体型:IP65(DN15~DN1000)防尘防喷水型;
   5. 直管段长度:上游≥5 DN,下游≥2 DN;
    6 .防爆要求:普通型:不防爆;隔爆型:ExdmiⅡC T4~T6;
     7. 供电电源:220 +10 -15% VAC,50±5% Hz;24±10% V DC;
     8. 输出信号:a)电流输出:0~10mA,负载电阻≤1.5KΩ;4~20mA,负载电阻≤750Ω;
                        b)脉冲信号:① 数字频率输出:输出频率上限可在1~5000Hz内设定。②输出脉冲当量:0.001~1.0m3/cp、0.001~1.0Ltr/cp。
                        c)通讯接口:流量计与计算机系统之间采用RS 485、RS 232C或HART接口,通讯距离≤1200m, 也可以与数据采集器通信,组成远程数据采集管理系统。
     9. 法兰参照标准为:GB/T9119—2000 (碳钢),GB/T9115.1—2000,GB/T9115.1—2000 ,
     10. 传感器的公称压力系列:
                   0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3Mpa,10MPa、16MPa、20MPa、25Mpa。
五、电磁流量计选型:
     1. 规格的确定
       仪表的选型是仪表应用中关键的一环,正确的选型对用户来说是极为重要的。以下提供着重需要考虑的几个因素以便于用户根据自己的实际需求来合理地选用电磁流量计。
     2. 收集整理相关数据:
        ⑴ 了解被测流体介质的组分,酸、碱、盐等腐蚀和摩擦特性;
        ⑵ 工艺管道的*大流量和*小流量,*高工作压力。流量计一般介质流速以2~6 m/s 为宜,特殊状态应不低于0.3 m/s 或高于12 m/s;
      ⑶ 工况条件,诸如*高、*低温度,相对湿度等。
         被测流体必须具备一定的导电性,电导率不小于5μs/cm;
          实际*高工作压力必须小于流量计的额定工作压力,确定管道是否存在负压情况;
         *高工作温度和*低工作温度必须符合流量计的正常工作温度要求;
         在现场环境较好的条件下,优先选用一体型;当环境恶劣的情况下,譬如转换器表面受强热辐射、管道震动过大或环境腐蚀性气体严重的场合要选用分体型;
若选择较小口径的电磁流量计即可满足工艺要求,则可考虑缩径处理,为您节省投资!

根据流量与流速及流量计管径之间的关系式:V=354×Q / D2
其中:V—流速(m/s) Q—流量(m/h) D—流量计口径(mm)
可得到如下各口径规格流量表:

您可以根据自身工艺管道的实际流量对应上表中的流量来选择相应口径规格的流量计,尽可能选择与工艺管道相同口径规格的流量计。
若选择的口径规格与工艺管道的内径不符,应进行相应的缩径或扩径处理,若对管道进行缩管,应考虑这样所引起的压力损失是否会影响工艺流程。为了防止安装异径管后影响流速场的分布,造成压力的损失,进而降低电磁流量计的测量精度,要求异径管的中心锥角α不大于15°,越小越好。



3. 电极材料
应根据流体的腐蚀性来选择电极的材料,提供以下参考,具体可结合自身情况向本公司咨询。

4 .衬里材料
   应根据被测介质的腐蚀性、磨损性、卫生要求以及工作温度进行选择,参阅下表

5 .电缆长度的选择:
     对于电缆的长度,其信号的传输受介质电导率的限制,它们的关系参阅右表。根据我们公司的长期实践验证,励磁电缆采用2 芯带屏蔽RVVP 2×32/0.2 规格,信号电缆采用2 芯带屏蔽聚氯乙烯护套RVPVVP 2×28/0.15 规格,其*大长度取决于两者中较短的即为传感器与转换器之间允许的*大距离。
 6 接地环的选择:
     为了使仪表可靠的工作,不受外界寄生电势的干扰,提高测量精度,传感器要有良好的单独接地线,接地电阻<10 Ω。若仪表的管道(相对于介质)是绝缘性的,则要用接地环,其材质应与被测介质的腐蚀性相适应;若被测介质是磨损性的,则宜选用带颈接地环,以保护进、出口端的衬里,延长使用寿命。
