产品名称: 电容式涡街流量计
产品型号: LUGB-2306 LUGB-2310
产品展商: 春辉
简单介绍
电容式涡街流量计 传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧,使探头内的差动电容发生差值变化,经放大器转换成流量电脉冲信号。


电容式涡街流量计 的详细介绍

一、概述:

      电容式涡街流量计 、电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧,使探头内的差动电容发生差值变化,经放大器转换成流量电脉冲信号。
     独特的内部结构使探头具有良好的抗振性能和可测蕞小流量。探头电容极板的基体采用进口陶瓷在一千多度的高温下成型,故抗高温特性好,核心部件的工艺、结构与国内外检测元件
有着本质上的差异,可靠性更高。
     智能传感器具有气、液通用性,通频带自动跟踪,无须电位器或拨动开关调整频带和灵敏度,无零漂移,量程自由设定,真正实现了现场免调试。该电路对不同振动频率有抑制作用,增强抗振性能、有线性化功能,其综合性能均优于国内外同类产品。
     若设计流量与实际工况流量偏离较大时,会使流量计
二、产品特点:
      工作温度范围宽
      良好的抗振性能
      下限流速低
      量程更宽
      规格齐全
      高精度
 三、技术参数:

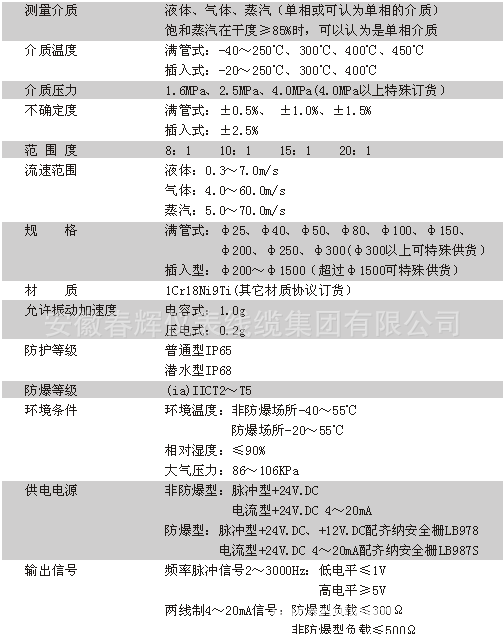

技术参数




 电气连接

电气连接

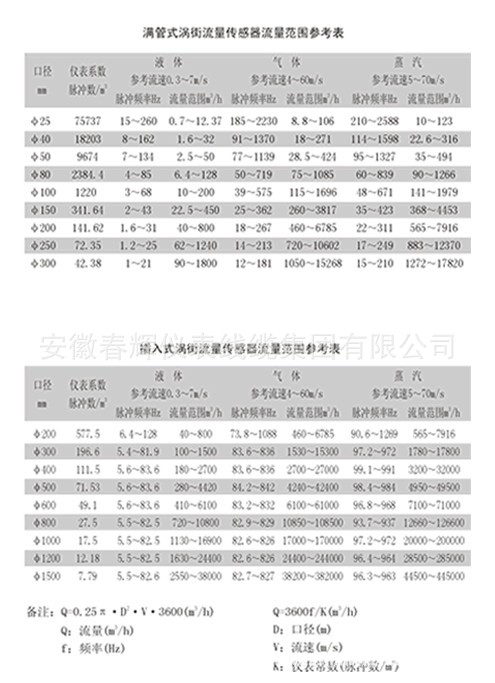

流量范围参考:

流量范围1
安装尺寸

undefined

undefined
安装条件

·传感器应水平或垂直安装(流体的流向自下而上)在与公称通径相应的管道上。

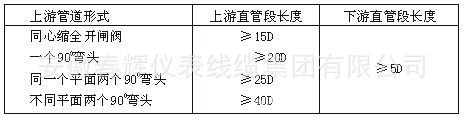

·传感器上游和下游应配置一定长度的直管 段,其长度应满足下表要求。
·在传感器的上游侧不应设置流量调节阀。
·如上游直管段长度不能满足要求,建议用户在上游管道中安装流体整流器。

·传感器不要安装在有强烈振动的管道上,以免影响精度,如在有振动的管道上安装使用时,可采用如下措施来减小振动带来的干扰。
1、在传感器上游 2D 处加装固定支撑点;
2、在满足直管段要求前提下,加装软管过度。
·传感器安装在高温管道上时,变送器必须垂直向下安装。

undefined

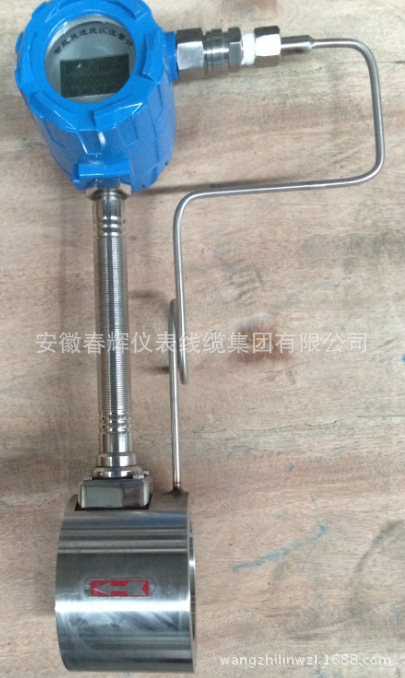

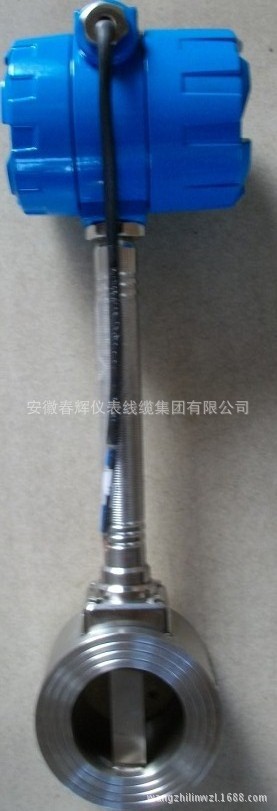

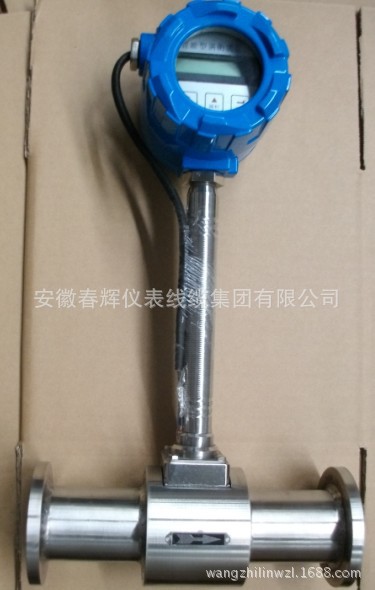

电容式涡街流量计








undefinedundefined

undefinedundefined

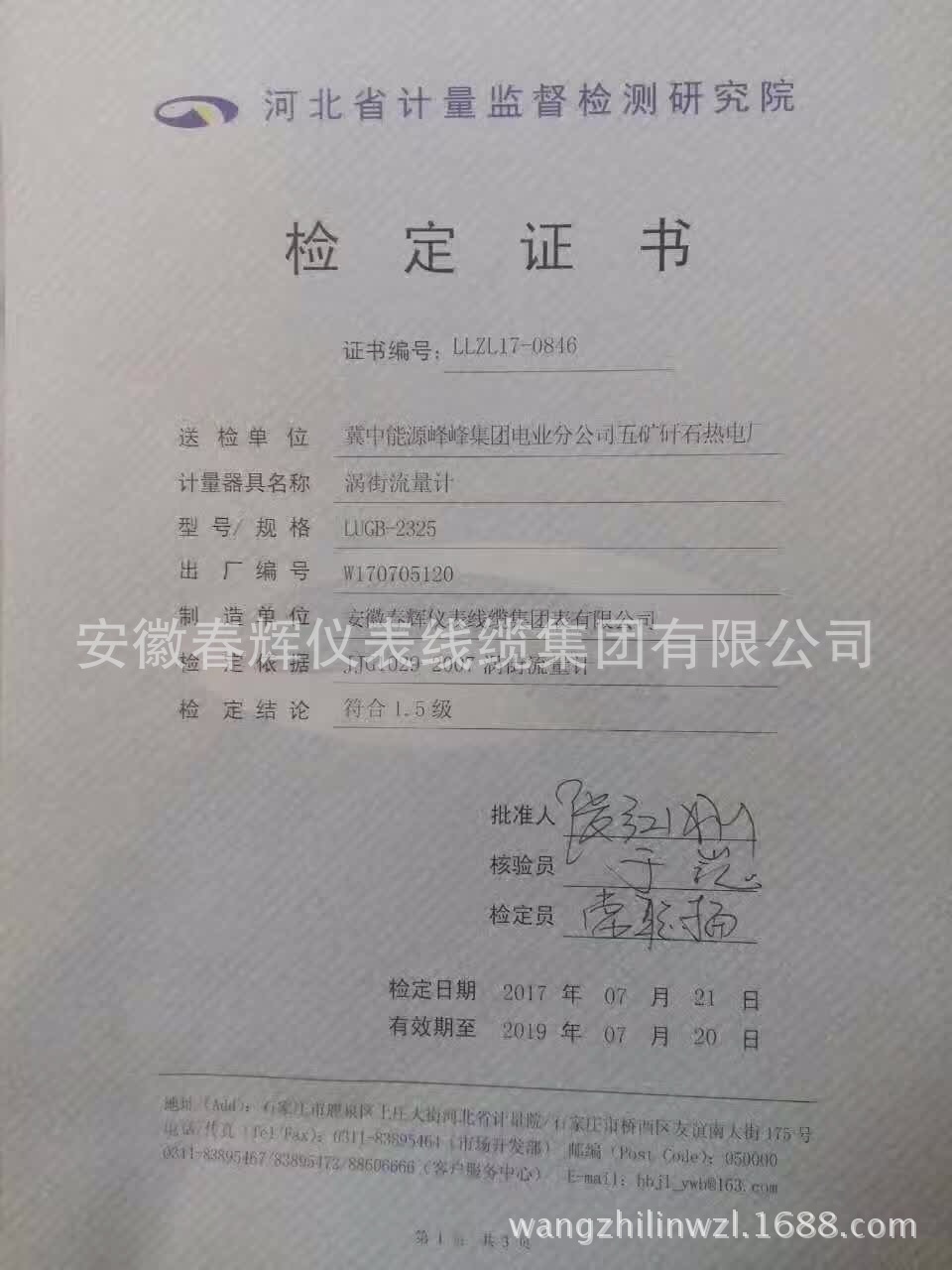

河北鉴定证书
