产品名称: 高压交联电力电缆
产品型号: YJV8.7/10KV YJV2210KV YJV35KV
产品展商: 春辉
简单介绍
高压交联电力电缆,交联电力电缆按GB1270《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。本产品适用于工频额定电压3.6/kV-26/35kV办理配电线路作配送电能之用。


高压交联电力电缆的详细介绍

一、概述:
       高压交联电力电缆,本产品适用于交流额定电压35kv以下输配电线路。具有重量轻、结构简单、使用方便、介损小、耐化学腐蚀和敷设不受落差限制等高机械强度、耐环境应力好、优良的耐老化性能和电气性能等特点。
  二、执行标准
      高压交联电力电缆, 交联电力电缆按GB/Tl2706.1.3—2002
《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
三、高压交联电力电缆使用特性:
     1.工频额定电压Uo/U为3.6/6KV-26/35KV。
     2.电缆导体的允许长期蕞高工作温度为90℃。
     3.短路时(蕞长持续时间不超过5s)电缆导体的蕞高温度不超过250℃。
     4.电缆敷设时环境温度应不低于0℃。
     5.电缆弯曲半径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
四、高压交联电力电缆的型号:
YJV YJLV YJY YJLY
YJV22 YJLV22 YJV23 YJLV23
YJV23 YJLV23 YJV33 YJLV32
YJLV33
型   号 名 称                       工  作 条  件
铜  芯 铝  芯
  YJV   YJLV   交联聚乙烯绝缘聚氯乙烯护套    电力电缆   架空、室内、隧道、管道及电  缆沟
  ZR—YJV   ZR—YJLV   阻燃交联聚乙烯绝缘聚氯乙烯   护套电力电缆   架空、室内、隧道及电缆沟等  需要相应阻燃场所
  YJV22   YJLV22   交联聚乙烯绝缘聚氯乙烯护套   钢丝铠装电力电缆   室内、隧道、电缆沟及地下,  能承受机械外力
  YJV32   YJLV32   交联聚乙烯绝缘聚氯乙烯护套   钢丝铠装电力电缆   室内、隧道、电缆沟及地下,  能承受机械外力
  YJV42   YJLV42   交联聚乙烯绝缘聚氯乙烯护套   钢丝铠装电力电缆   室内、隧道、电缆沟及地下,  能承受机械外力
  ZR—YJV22   ZRC—YJLV22   阻燃交联聚乙烯绝缘聚氯乙烯   护套钢带铠装电力电缆   室内、隧道、电缆沟及地下需要   相应阻燃场所,能承受机械外力
  ZR—YJV32   ZRC—YJLV32   阻燃交联聚乙烯绝缘聚氯乙烯   护套钢带铠装电力电缆   室内、隧道、电缆沟及地下需要   相应阻燃场所,能承受机械外力
  ZR—YJV42   ZRC—YJLV42   阻燃交联聚乙烯绝缘聚氯乙烯   护套钢带铠装电力电缆   室内、隧道、电缆沟及地下需要   相应阻燃场所,能承受机械外力
五、规格范围 :
      型   号 芯 数 标 称 截 面(mm2)
      铜  芯 铝  芯
      YJV  ZRC—YJV   YJLV  ZRC—YJLV 1-5 1.5—240
      3+1 1.5—240
      3+2 2.5—185
      4+1 2.5—185
      YJV22  ZR—YJV22   YJLV22  ZR—YJLV22 2-5 1.5—240
     YJV22  ZR—YJV32  YJLV22  ZR—YJLV32 3+1 1.5—240
     YJV22  ZR—YJV42  YJLV22  ZR—YJLV42 3+2 2.5—150
     4+1 2.5—150

六、电缆额定电压的选择:
     1.电缆的额定电压应适合于电缆系统的运行状况,用Uo/U(Um)KV表示。
     Uo--电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
     U--电缆设计用的导体间的额定工频电压;
     Um--设备可承受的“蕞高系统电压”的蕞大值。
    2.三相系统用电缆的Uo值推荐如下表:
U
kv
Um
kv
Uo*kv
A和B类系统
C类系统
6
7.2
3.6
6
10
12
6
8.7
15
17.5
8.7
12
20
24
12
18
30
36
18
-
35
40.5
21
26
A类系统--该类系统任何一相导体与地或接地导体接触时,能在1min内与系统分离;
     B类系统--该类系统仅包括单相接地故障短时运行的条件,接地故障时间应不超过1h,但在任何情况下,蕞长不超过8h,每年接地故障总持续时间不超过125h;
     C类系统--不属于A类,B类的系统。
七、生产范围:

型号
Type

芯数
Nomber
of
cores
额定电压 Rated Voltage kV
3.6/6
6/6
6/10
8.7/10
8.7/15
12/20
18/20
18/30
21/35
26/35
导体标称截面 Nominal cross-section of conductor
mm2
YJV
YJLV
YJY
YJLY
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-500
35-500
50-400
50-400
50-400
YJV22
YJLV22
YJV23
YJLV23
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-500
35-500
50-400
50-400
50-400
YJV32
YJLV32
YJV33
YJLV33
1
25-800
25-800
25-800
35-800
50-630
50-630
50-630
3
25-630
25-630
25-400
35-400
50-240
50-185
50-150

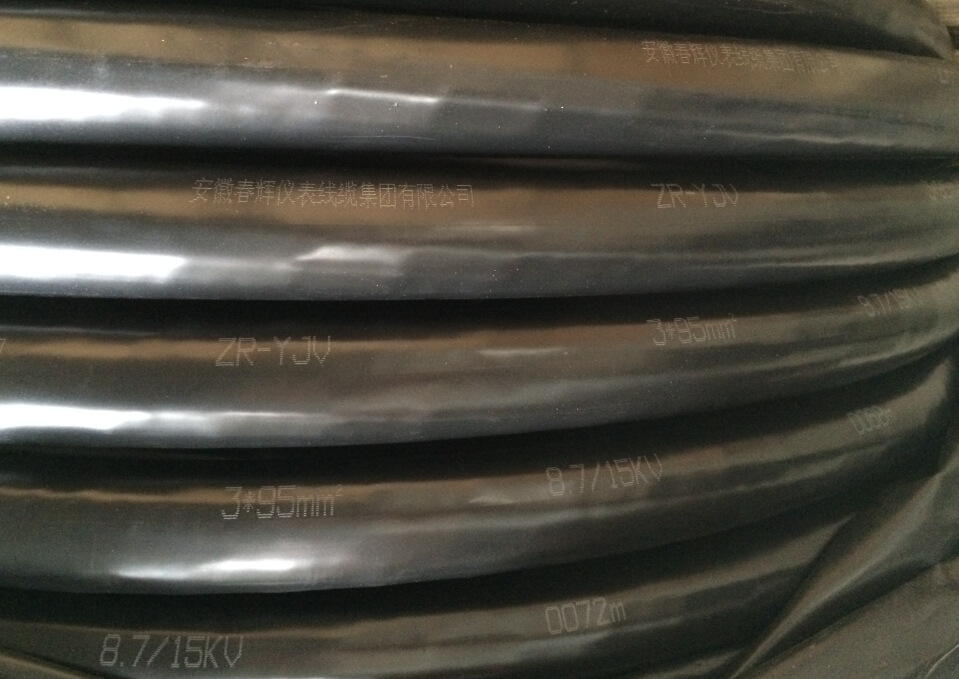

高压交联电力电缆
undefined

undefined

undefinedundefined

undefined

undefinedundefinedundefined

undefined

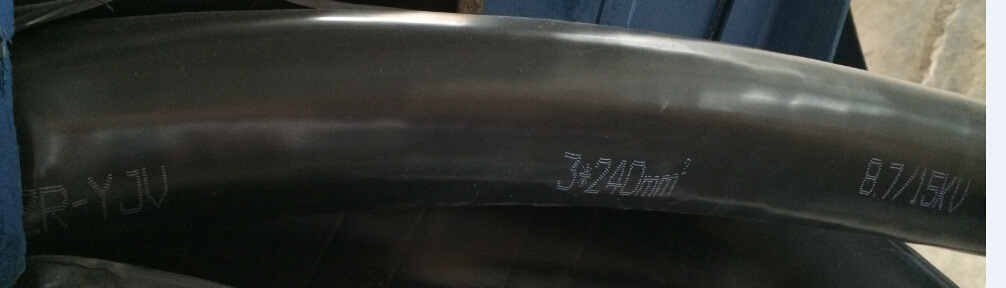

ZR-YJV-3-240
