产品名称: 热电偶用补偿导线及补偿电缆
产品型号: KX-GA-VVRP KX-HA-FVRP
产品展商: 春辉
简单介绍
热电偶用补偿导线及补偿电缆,一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。


热电偶用补偿导线及补偿电缆的详细介绍

一、概述:
    热电偶用补偿导线及补偿电缆产品特点及用途:
     一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
    本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构,具有防爆安全性能,适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接,形成本安热电偶测温系统。
   热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端,与显示仪表联接构成测温系统。本产品采用GB/T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准),绝缘层和护层选用进口优质氟塑料,并采用整体连续挤出新工艺,使该产品具有优良的耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。使用温度—60—205—260℃,属于当代国际先进水平。产品主要应用于各种测温装置,已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准:
    热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)

三、产品特性:
 1.导体蕞高工作温度:
      耐热级:聚全氟乙丙烯(F46)200℃

      可溶性聚四氟乙烯260℃

硅橡胶180℃
      普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃
     低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃
2.  低环境温度:
       聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

       氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
3.  电缆允许弯曲半径:
    非铠装电缆蕞小为外径的6倍
    铜带屏蔽或钢带铠装点缆蕞小为电缆外径的12倍

 热电偶用补偿导线及补偿电缆

热电偶用补偿导线及补偿电缆
四、型号表示:
热电偶用补偿导线及补偿电缆

五、主要技术指标:
    补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
    其中:a)型号第一个字母与热电偶的分度号相对应;
          b)字母“X”表示延伸型补偿导线(型别);
          c)字母“C”表示补偿型补偿导线(型别)。
    注:SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层材料、使用温度; 使用分类、允差等级、护层着色标志:
绝缘层及护层 使用温度
材料 符号
聚氟乙烯 PVC -25~70℃
-25~105℃
聚全氟乙丙烯 FEP -60~205℃
可溶性聚四氟乙烯 PFA -60~260℃
结绝示意
护层 绝缘层 合金丝 护层 屏蔽层 合金丝
热电偶用补偿导线及补偿电缆 热电偶用补偿导线及补偿电缆
使用分类 标志 允许登记及护层着色
普通级 精密级
一般用 G (黑色) S(灰色)
耐热用 H (黑色) S(灰色)


产品标号(标记): 补偿导线合金丝和绝缘层颜色:
配用热电
偶分度号
一般用(G)
产品标号
耐热用(H)
产品标号
普通级 精密级(S) 普通级 精密级(S)
S SC-G SC-GS SC-H --
N NC-G NC-GS NC-H NC-HS
K NC-G NC-GS NC-H --
KC2-G KG2-GS KC2-H KC2-HS
KX-G KX-GS KX-H KX-HS
E EX-G EX-GS EX-H EX-HS
J JX-G JX-GS JX-H JX-HS
T TX-G TX-GS TX-H TX-HS
补偿号
线型号
配用热电
偶的分度号
补偿导线合金线 绝缘层
着色
正极 负极 正极 负极
SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 绿
NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍)
KC K(铜—康铜) KPC(铜) KNC(铜镍)
KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍)
EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍)
JX J(铁—铜镍) JPX(铁) JNX(铜镍)
TX T(铜—铜镍) TPX(铜) TNX(铜镍)

补偿导线的热电势、允差:
  热电势及允差(μV) 热电偶测试
端温度(℃)
100 ℃

100 ℃
热电势
(标准值)
允 差 热电势
(标准值)
允 差
普通级 精密级(S) 普通级 精密级(S)
SC或RC 645 ±60(±5.0℃) ±30(±2.5℃) 1440 ±60(±5.0℃) -- 1000
KCA 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
KCB 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 -- -- 900
KX 4095 ±100(±2.5℃) ±60(±1.5℃) 8137 ±100(±2.5℃) ±60(±1.5℃) 900
NC 2774 ±100(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
NX 2774 ±200(±2.5℃) ±60(±1.5℃) 5912 ±100(±2.5℃) ±60(±1.5℃) 900
EX 6317 ±60(±2.5℃) ±120(±1.5℃) 13419 ±200(±2.5℃) ±120(±1.5℃) 600
JX 5268 ±140(±2.5℃) ±85(±1.5℃) 10777 ±140(±2.5℃) ±85(±1.5℃) 500
TX 4277 ±60(±1.0℃) ±30(±0.5℃) 9285 ±90(±1.5℃) ±48(±0.8℃) 300


补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸:
使用分类 标称截面(mm2) 单股线芯 多股软线芯(R) 绝缘层厚度(mm) 护层厚度(mm) 外径上限(mm)
线芯股数(根) 单线直径(mm) 线芯股数(根) 单线直径(mm) 扁平型 屏蔽扁平型
单股线芯 多股线芯 单股线芯 多股线芯
一般用(G) 0.2 1 0.5 7 0.2 0.4 0.7 3.0x4.6 3.1x4.8 3.8x5.4 3.9x5.6
0.5 1 0.80 7 0.30 0.5 0.8 3.7x6.4 3.9x6.6 4.5x7.2 4.7x7.4
1.0 1 1.13 7 0.43 0.7 1.0 5.0x7.7 5.1x8.0 5.8x8.5 5.9x8.8
1.5 1 1.37 7 0.52 0.7 1.0 5.2x8.3 5.5x8.7 6.0x9.1 6.3x9.6
2.5 1 1.76 19 0.41 0.7 1.0 5.7x9.3 5.9x9.8 6.5x10.1 6.7x10.7
耐热用(H) 0.2 1 0.5 7 0.2 0.4 0.3 2.3x4.0 2.4x4.2 3.1x4.8 3.2x5.0
0.5 1 0.80 7 0.3 0.4 0.3 2.9x5.0 3.0x5.2 3.7x5.5 3.8x6.0
1.0 1 1.13 7 0.43 0.4 0.3 3.5x5.7 3.7x6.1 4.3x6.5 4.5x6.9
1.5 1 1.37 7 0.52 0.4 0.3 4.0x6.5 4.2x6.9 4.8x7.3 5.0x7.7
2.5 1 1.76 19 0.41 0.4 0.3 4.5x7.3 4.8x7.9 5.3x8.1 5.6x8.7

订交货说明:
    1、交货长度为100m或整数倍,允许有不短于20m的短段导线交货,但数量不得超过交货总量的10%。
    2、本厂生产热电偶用补偿电缆,供多点测温使用。
    3,用户如有特殊需求,可在订货合同中注明。

六:基本型号及名称:
1:热电偶用补偿导线

KX-GA-VV

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-VVR

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-VVP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-VVRP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FF

氟塑料绝缘和护套精密级K分度号热电偶补偿导线

KX-HA-FFR

氟塑料绝缘和护套精密级K分度号热电偶补偿软导线

KX-HA-FFP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FFRP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FG

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线

KX-HA-FGR

氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线

KX-HA-FGP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FGRP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FV

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-HA-FVR

氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-HA-FVP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FVRP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YJV

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-YJVR

交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-YJVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-YJVRP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YDYD

低烟无卤绝缘和护套精密级K分度号热电偶补偿导线

KX-GA- YDYD R

低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线

KX-GA- YDYD P

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA- YDYD RP

低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

注:上述型号仅列出KX,其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可,
阻燃型补偿导线型号前加ZR,ZR192为进口PFA材料,
屏蔽可采用镀锡铜丝屏蔽。

2:本安型热电偶用补偿导线

IA-KX-GA-YVP

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-GA-YVRP

聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FFP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FFRP

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FGP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FGRP

氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

注:上述型号仅列出KX,其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可,

阻燃型在型号前加ZR,ZR192为进口PFA材料,

屏蔽可采用镀锡铜丝屏蔽。

3:补偿电缆

KX-GA-VVP

聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VVRP

聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-VPVP

聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VPVRP

聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-YJVRP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJPVP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GAYJPVRP

交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FFP

氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FFRP

氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPFP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPFRP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FVP

氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FVRP

氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPVP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPVRP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FGP

氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FGRP

氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPGP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPGRP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3

2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃

4:本安型补偿电缆

IA-KX-GA-FPVP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-GA-FPVRP

氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPFP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPFRP

氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPGP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPGRP

氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3

2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃

七、代号名称和含义:














表2

项目

代号

说明

阻燃特性

ZR

分A、B、C级阻燃

系列代号

/IA

无(本安型)

绝缘材料

Y

聚乙烯

YJ

交联聚乙烯

YD

低烟无卤阻燃聚烯烃

F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

护套材料

YD

低烟无卤阻燃聚烯烃

V

聚氯乙烯

F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

G

硅橡胶

屏蔽材料

P

铜丝编织屏蔽

P2

铜带绕包屏蔽

P3

铝塑复合带绕包屏蔽

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体

KX-2-1.0-1

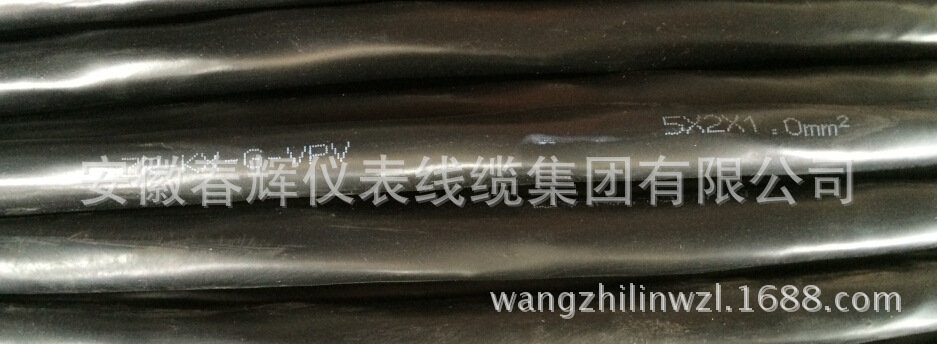

undefined

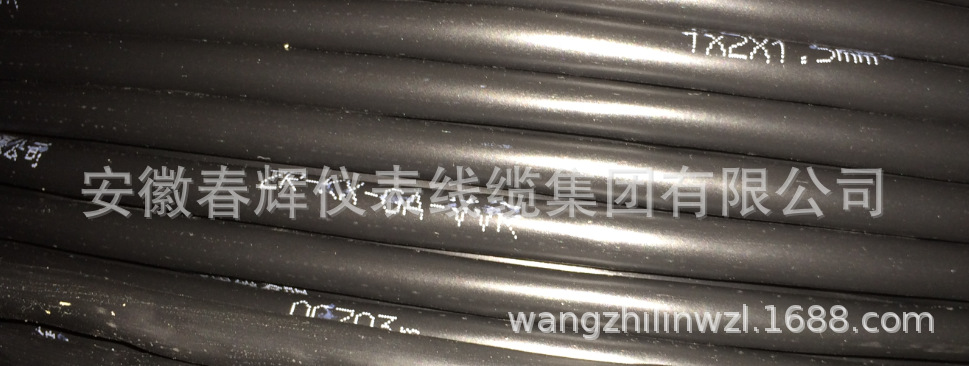

undefined

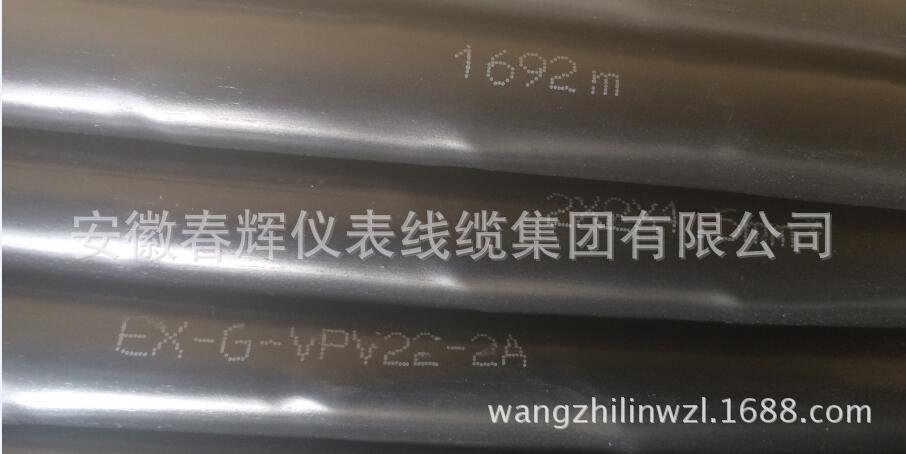

undefined

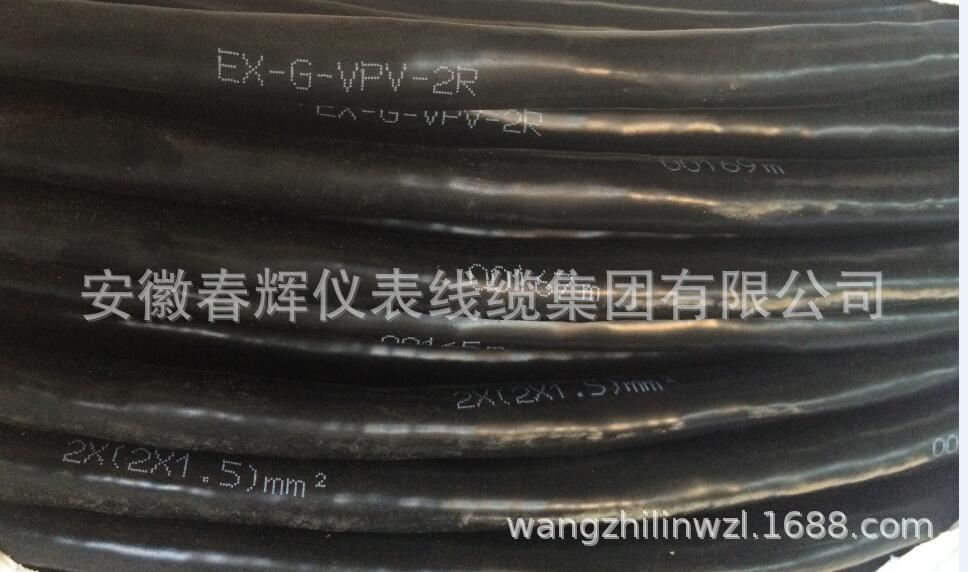

undefined

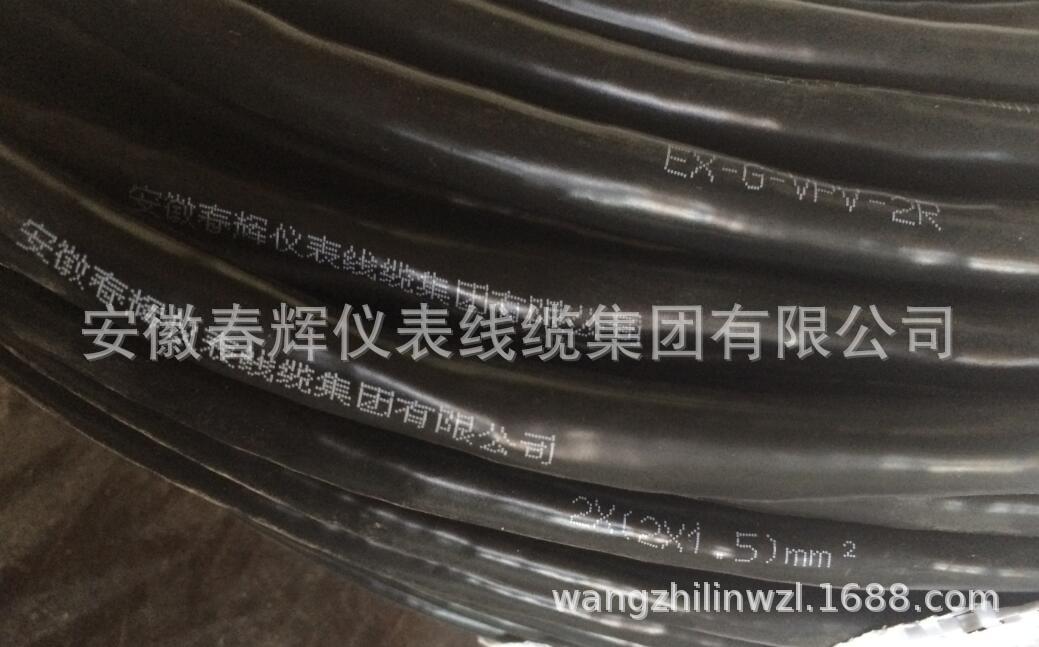

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefinedundefined

undefined

KXVPV-2-0.75

undefined

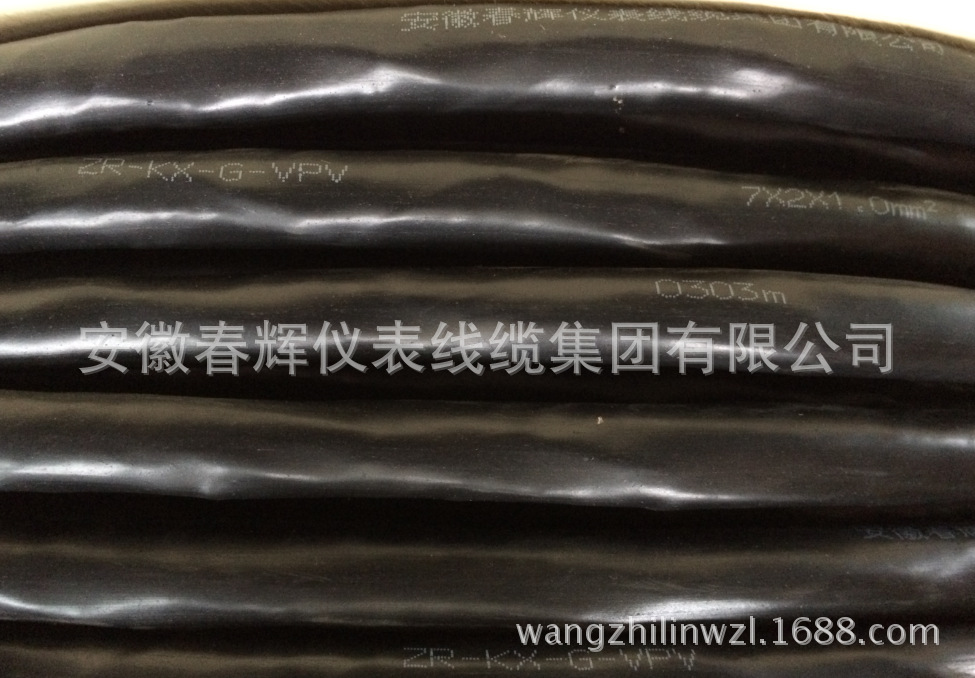

ZR-KX-GSVPVRP

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

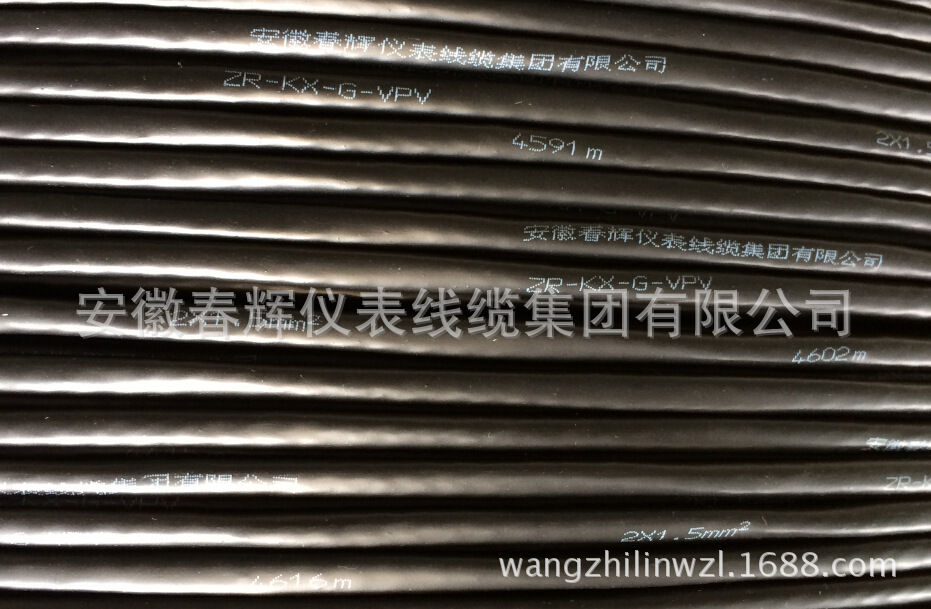

ZR-KX-G-VPV-2-2-1.0
undefined

undefined

undefined
undefined

undefined


undefined

undefined
