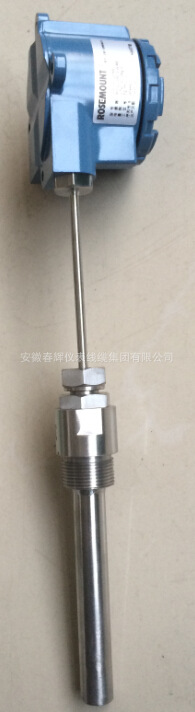

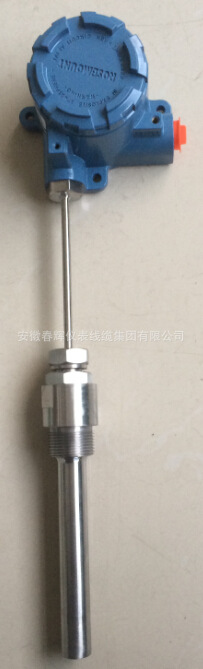

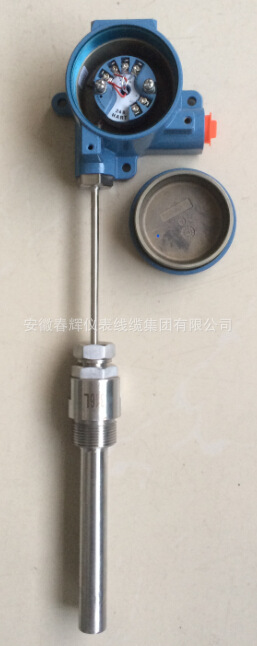

产品名称: 带温度变送器隔爆热电阻
产品型号: WZPB-240 WZPJ-230 WZPB-440
产品展商: 春辉
简单介绍
带温度变送器隔爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。


带温度变送器隔爆热电阻的详细介绍

一、概述：
      带温度变送器隔爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
二、带温度变送器隔爆热电阻特点：
     二线制输出4-20mA，抗干扰能力强；
    节省补偿导线及安装温度变送器费用；节省范围大；
     冷端温度自动补偿，非线性校正电路；
三、工作原理：
      带温度变送器隔爆热电阻在工作状态下所测得的热电势电阻的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。
 带温度变送器隔爆热电阻利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。
 四、带温度变送器隔爆热电阻主要参数：
      产品执行标准：
      584
      751
      1515
     JB/T5518-91
     JB/T7391-94
1.热电阻测温范围及允差
型 号 分 度 号 测温范围℃ 精度等级 允许偏差
WZPB Pt100 -200-+500
A级 B级
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB Cu50 Cu100 -50-+100 ±(0.30+0.005 ItI)
2.热电偶测温范围及允差
型 号 分 度 号 允 差 等 级
I II
允 差 值 测温范围℃ 允 差 值 测温范围
WRNB K ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WREB E ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-800 0.004 ItI 333-900
WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-750 0.004 ItI 333-750
WRCB T ±1.5℃ -40-125 ±1℃ -40-133
±0.004 ItI 125-350 0.0075 ItI 133-1000

       输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
       输出方法： 二线制
       精度等级：
      温度变送器精度等级：0.1 0.2 0.5
      显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
      供电电源：24V.DC±10℅
      防护等级：IP65
      防爆等级：
      隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
      本质型：iaⅡCT6
      绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
      热响应时间：
      带温度变送器隔爆热电阻当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
      基本误差：
      仪表的基本误差应不过热电偶(阻)和温度变送器基本误差的合成误差。
四、选型方式：
