产品名称: 电子计算机用屏蔽电缆
产品型号: DJYP2VP2 DJYP3V22P3
产品展商: 春辉
简单介绍
电子计算机用屏蔽电缆,选用介电常数小的高压聚乙烯作绝缘。采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输传号能力强、抗干扰性能好等特点,能可靠地传输微弱的模拟信号,可广泛地应用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化装置,以及一般的工业计算机上。


电子计算机用屏蔽电缆的详细介绍

一、概述:
    电子计算机用屏蔽电缆,选用介电常数小的高压聚乙烯作绝缘。采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输传号能力强、抗干扰性能好等特点,能可靠地传输微弱的模拟信号,可广泛地应用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化装置,以及一般的工业计算机上。
二、电子计算机用屏蔽电缆型号/名称/性能:
型号 电缆名称 敷设方式
DJYPV 铜芯聚乙烯绝缘,对绞铜丝编织屏蔽,聚氯乙烯护套电子计算机电缆 1、固定敷设在室内、电缆沟或管道内。

2、电缆长期工作温度:

-20oC~65oC3、电缆敷设温度不低于0OC,弯曲半径不小于电缆外径的10倍。



DJYP2V 铜芯聚乙烯绝缘,对绞铜带屏蔽,聚氯乙烯护套电子计算机电缆
DJYP3V 铜芯聚乙烯绝缘,对绞铝/塑料薄膜复合屏蔽,聚氯乙烯护套电子计算机电缆
DJYP2VP2 铜芯聚乙烯绝缘,对绞铜带屏蔽,铜带总屏蔽聚氯乙烯护套电子计算机电缆
DJYP3VP3 铜芯聚乙烯绝缘,对绞铝/塑料薄膜复合屏蔽,铝/塑薄膜复合带总屏蔽,聚氯乙烯护套电子计算机电缆
DJYPV22 铜芯聚乙烯绝缘,对绞铜丝编织屏蔽,钢带铠装/聚氯乙烯护套电子计算机电缆
DJYP2V22 铜芯聚乙烯绝缘,对绞铜带屏蔽,钢带铠装/,聚氯乙烯护套电子计算机电缆
DJYP3V22 铜芯聚乙烯绝缘,对绞铝/塑复合带屏蔽/钢带铠装/,聚氯乙烯护套电子计算机电缆
DJYP2V22P2 铜芯聚乙烯绝缘,对绞铜带屏蔽,铜带总屏蔽/钢带铠装/聚氯乙烯护套电子计算机电缆
DJYP3V22P3 铜芯聚乙烯绝缘,对绞铝/塑复合带屏蔽,铝/塑复合带总屏蔽/钢带铠装,聚氯乙烯护套电子计算机电缆

三、电子计算机用屏蔽电缆型号规格:

型号

额定电压U./V

对数

标称截面

DJYPV DJYP2V DJYP3V

300/500

1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37

0.75,0.8,1.0, 1.5,2.5

DJYP2VP2 DJYP3VP3

2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37

DJYPV22 DJYP2V22 DJYP3V22 DJYP2V22P2 DJYP3V22P3

1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37

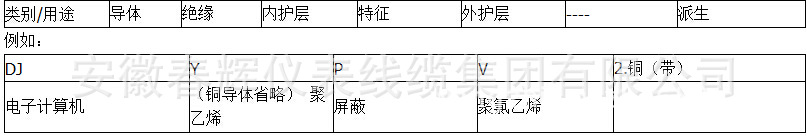

四、型号命名方法:
1.电子计算机电缆的产品型号是按照电线,电缆产品型号编制方法确定的它是由以下几部分组成。

undefined

五、电子计算机用屏蔽电缆技术特性:
   1、耐火电缆外径,截面25mm2,及以下比普通同类型号产品规格大15%,截面25mm2以上者比普通同类型号的产品规格大25%;
   2、产品的电气性能和物理机械性能与普通同类产品相同;
   3、耐火电缆的载流量和类似型号的电缆相同;
   4、耐火实验标准采用IEC331。
六、电子计算机用屏蔽电缆技术数据:
标称截面(mm2) 线径结构 蕞大外径(mm) 近似重量(kg/km)
根数/外径(mm) DJYVP DJYVP2 DJYVP3 DJYVP DJYVP2 DJYVP3
1×2×0.5 16/0.20 8.2 7.6 10.2 75 47 84
1×2×0.75 24/0.20 8.8 8.2 10.8 90 59 103
1×2×1.0 32/0.20 9.5 8.7 11.5 98 66 114
1×2×1.5 30/0.25 10.4 9.8 12.4 120 85 142
1×2×2.5 49/0.26 11.2 10.6 13.2 154 114 185
2×2×0.5 16/0.20 16.3 15.3 18.0 179 121 216
2×2×0.75 24/0.20 17.0 16.3 18.6 217 154 270
2×2×1.0 32/0.20 19.0 18.0 20.6 241 172 298
2×2×1.5 30/0.25 20.6 19.5 22.0 300 225 376
2×2×2.5 49/0.26 23.0 22.0 24.5 400 303 491
3×2×0.5 16/0.20 17.2 15.8 18.8 218 153 265
3×2×0.75 24/0.20 18.3 17.1 19.8 271 197 337
3×2×1.0 32/0.20 19.8 18.5 21.2 300 223 375
3×2×1.5 30/0.25 21.8 20.3 23.3 378 290 473
3×2×2.5 49/0.26 24.9 23.5 26.3 520 437 685
4×2×0.5 16/0.20 18.7 17.4 20.4 268 191 326
4×2×0.75 24/0.20 20.2 18.6 22.0 334 246 416
4×2×1.0 32/0.20 21.5 20.2 23.3 373 280 468
4×2×1.5 30/0.25 24.4 22.9 26.0 512 404 651
4×2×2.5 49/0.26 27.0 25.7 28.5 674 522 815
5×2×0.5 16/0.20 20.8 19.4 22.4 319 232 395
5×2×0.75 24/0.20 21.8 20.4 23.3 413 300 522
5×2×1.0 32/0.20 23.8 22.4 25.3 486 351 570
5×2×1.5 30/0.25 26.4 24.8 27.9 617 464 718
5×2×2.5 49/0.26 29.8 28.3 31.3 822 639 946
7×2×0.5 16/0.20 22.6 21.2 24.2 415 299 500
7×2×0.75 24/0.20 23.8 22.3 25.2 550 400 652
7×2×1.0 32/0.20 26.6 25.0 27.8 617 456 726
7×2×1.5 30/0.25 29.3 27.4 30.5 797 722 1036
7×2×2.5 49/0.26 33.4 31.6 34.6 1065 855 1240
8×2×0.5 16/0.20 24.5 22.9 25.6 505 356 587
8×2×0.75 24/0.20 25.7 24.7 26.8 633 465 748
标称截面(mm2) 线径结构 蕞大外径(mm) 近似重量(kg/km)
根数/外径(mm) DJYVP DJYVP2 DJYVP3 DJYVP DJYVP2 DJYVP3
8×2×1.0 32/0.20 28.8 27.1 29.9 719 532 835
8×2×1.5 30/0.25 31.9 30.1 33.1 919 714 1071
8×2×2.5 49/0.26 35.9 34.3 37.1 1256 987 1436
10×2×0.5 16/0.20 29.4 27.4 30.4 645 455 737
10×2×0.75 24/0.20 30.7 29.6 31.8 808 602 956
10×2×1.0 32/0.20 34.4 32.6 35.4 908 689 1060
10×2×1.5 30/0.25 38.0 35.5 39.0 1266 926 1361
10×2×2.5 49/0.26 43.4 40.5 44.4 1599 1286 1814
12×2×0.5 16/0.20 30.1 28.1 31.2 721 517 821
12×2×0.75 24/0.20 31.0 29.4 22.0 838 63 1058
12×2×1.0 32/0.20 35.2 32.9 36.2 1042 785 1185
12×2×1.5 30/0.25 38.5 36.7 39.7 1428 105 1536
12×2×2.5 49/0.26 44.0 42.0 45.5 1923 1480 2043
14×2×0.5 16/0.20 31.8 29.8 32.8 811 595 927
14×2×0.75 24/0.20 33.4 31.8 43.3 1044 778 1183
14×2×1.0 32/0.20 36.5 34.4 37.4 1256 894 1323
14×2×1.5 30/0.25 40.2 38.1 41.2 1634 1209 1718
14×2×2.5 49/0.26 46.5 44.4 47.9 2177 1711 2327
16×2×0.5 16/0.20 33.4 29.8 34.3 908 671 1020
16×2×0.75 24/0.20 35.6 33.0 36.5 1256 879 1301
16×2×1.0 32/0.20 38.9 37.6 39.9 1410 1026 1479
16×2×1.5 30/0.25 43.0 40.3 43.9 1823 1363 1880
16×2×2.5 49/0.26 49.0 46.7 50.5 24422 1935 2555
19×2×0.5 16/0.20 35.2 33.0 36.8 1050 771 1149
19×2×0.75 24/0.20 37.1 34.8 38.0 1421 1031 1505
19×2×1.0 32/0.20 41.0 38.8 41.8 1628 1185 1684
19×2×1.5 30/0.25 45. 42.3 46.3 2083 1599 2190
19×2×2.5 49/0.26 51.8 49.3 53.3 2808 2247 2922

七、产品照片:

电子计算机用屏蔽电缆


电子计算机用屏蔽电缆

电子计算机用屏蔽电缆


电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆
电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆
电子计算机用屏蔽电缆
电子计算机用屏蔽电缆
电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

电子计算机用屏蔽电缆

undefined

undefined

undefined

undefined

铜带屏蔽半成品
undefined
