产品名称: 陶瓷铂电阻
产品型号: WZP-020
产品展商: 春辉
简单介绍
陶瓷铂电阻元件是一种新型内绕式结构,比原有的外绕式更精准、灵敏、性能更稳定的新式热电阻元件。它的结构是将铂丝制成弹簧状,贯穿于两孔或四孔的精制瓷管中,将各孔中的铂丝进行串联于一端引线引出。


陶瓷铂电阻的详细介绍

一、概述:
      陶瓷铂电阻元件是一种新型内绕式结构,比原有的外绕式更精准、灵敏、性能更稳定的新式热电阻元件。它的结构是将铂丝制成弹簧状,贯穿于两孔或四孔的精制瓷管中,将各孔中的铂丝进行串联于一端引线引出。
      陶瓷铂电阻与显示仪表配套可以远距离传递与记录,广泛使用于石油、冶金、食品、医疗、国防、电力、化工、机械、轻纺、气象等部门测温,恒温控制。
陶瓷电阻元件可以装置成各种测温的内部,成为可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行精确的测量温度和控制。 .
二、技术指标:
      分度号:Pt20、 Pt50、 Pt100、 Pt1000、 BA1、 BA2。
     外径:Φ1.2mm~6mm品种规格齐全
     测温范围:-200 ℃~850℃ 该产品具有体积小、精度高、线性好、热响应时间快、长期稳定等优点,是新一代*理想的测温元件之一 .
     精度等级允许误差:
     R值及其允差(pt100)
    A级:100Ω±0.06Ω
    B级:100Ω±0.12Ω
   一般型号如下: WZP2—  都可以做成双支
  1.2*15mm 1.2*20mm 1.2*25mm 1.2*30mm
  1.6*15mm 1.6*20mm 1.6*25mm 1.6*30mm
  1.8*15mm 1.8*20mm 1.8*25mm 1.8*30mm
  2.2*15mm 2.2*20mm 2.2*25mm 2.2*30mm
  3.0*10mm 3.0*15mm 3.0*25mm 3.0*30mm
  3.2*10mm 3.2*15mm 3.2*25mm 3.2*30mm
三、产品结构图:

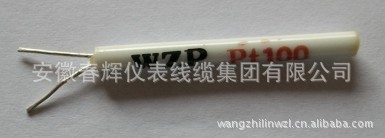

    陶瓷内绕式铂电阻(如图)

 陶瓷铂电阻它的优点在于制造工艺简单,外观好,可在很低的温度下使用(如-200℃),缺点是振动场合不能胜任。它的结构是将铂丝制成弹簧状,贯穿于两孔或四孔的精制瓷管中,将各孔中的铂丝进行串联于一端引线引出。不抗振的原因在于:它的内部绕阻好比垂吊的电炉丝,在高温状态时,好似电炉丝通电,电炉丝通电后炉丝变软,随时间的延长出现上部炉丝匝间距增大,下部炉丝匝间距减小,炉丝的通电电流越大,温度越高,效果越明显,这时稍有振动,下部匝间就会短路,内绕式铂电阻之所以温度越高时越不抗振就是这个道理。后来人们为了解决这一问题,将孔内灌上陶瓷颗粒来约束铂丝,但事实上时间一长,该陶瓷颗粒的棱角磨掉后,充填的陶瓷在孔内又松动还是出现上述问题。为此人们为了测量高温有振动的场合,采用了较粗直径的铂丝制成Pt100或Pt10来进行,这样的确起到了效果,由于铂丝直径加粗,不论在低温还是高温状态,它的刚度都在加强,所以能适用。但也未从根本上解决。
       另外,陶瓷内绕式铂电阻,不论是在低温或高温振动场合都存在着绕阻与骨架间的磨擦问题,数值会随使用时间的延长而增大或断路。





陶瓷电阻5


 undefined
undefined
直径1.2*10外绕式
undefinedundefined

合格证
BA1客户电路板
PT10
undefinedundefined
undefined

913947662842839459
undefined
