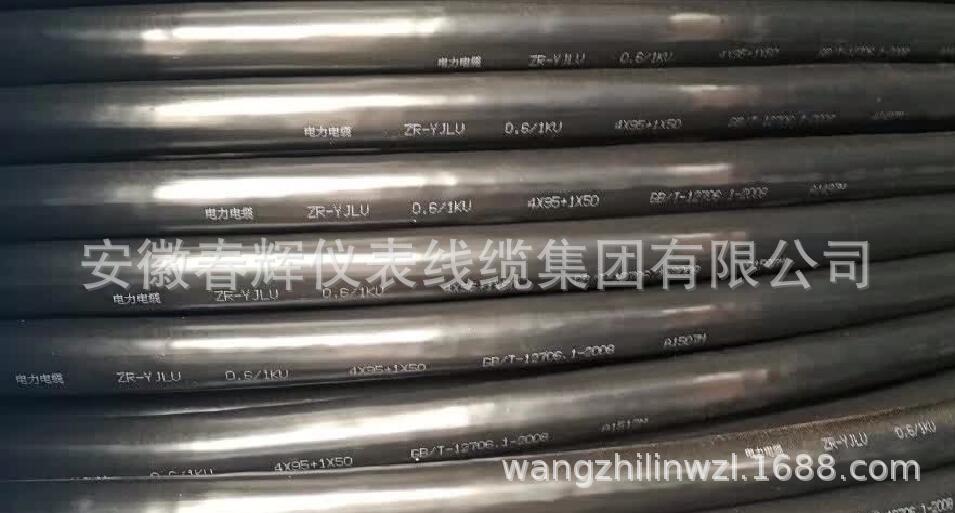

ZR-YJLV-4-95-1-50
YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 一、产品用途: 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。 二、产品标准: 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆按GB12706—91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆 三、产品使用特性: 1.电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。 2.电缆线芯长期允许工作温度不得过下列规定： 外护层是聚氯乙烯套的电缆为90℃ 外护层是聚乙烯套的电缆为80℃ 3.线芯短路时（长持续5S）温度不得过250℃ 4.电缆敷设时的小弯曲半径规定如下： 单芯电缆：20（d+D）±5% 三芯电缆：15（d+D）±5% D为电缆的实际外径，d为导体的实际外径。 四、产品型号、名称及使用范围见表: 型号 名称 使用范围 铜芯 铝芯 YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 固定敷设在室内、电缆沟、隧道或者地下 YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆 固定敷设在空中、室内、电缆沟、隧道或者地下 YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 固定敷设在外界压力作用的场所 YJV23 YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 固定敷设在常有外力作用的场所 YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 固定敷设在要求能承受拉力的场所 YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 固定敷设在要求能承受拉力的场所 YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 固定敷设在水下、竖井或要求能承受拉力的场所 YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 固定敷设在要求能承受较大拉力的场所 注：一根或二根单芯电缆不允许敷设在铁质管道中。 生产范围 型号 芯数 额定电压 U0/U KV 3.6/6 6/6 6/10 8.7/10 12/20 18/20 21/35 26/35 导电线芯标称截面(mm2) YJLV YJV YJLY YJY 1 25-500 25-500 35-500 50-300 YJLV32 YJV32 YJLY32 JYY32 1 25-500 25-500 35-500 50-300 YJLV42 YJV42 YJLV43 YJV43 1 25-500 25-500 35-500 50-300 YJLV YJV YJLY YJY 3 25-300 25-300 35-300 - YJLV22 YJV22 YJLV23 YJV23 3 25-300 25-300 35-300 - YJLV32 YJV32 YJLV33 YJV33 3 25-300 25-300 35-300 - YJLV42 YJV42 YJLV43 YJV43 3 25-300 2 5
型号
名称
使用范围
铜芯
铝芯
导电线芯标称截面(mm2)
2
5
