产品名称: 10KV电缆户内、户外热缩终端及中间接头
产品型号: NSY
产品展商: 春辉
简单介绍
10KV电缆户内、户外热缩终端及中间接头通过热缩的中压产品广泛运用于6KV-10KV交联电缆的末端处理及接头连接保护,产品可分为单芯、三芯等产品。


10KV电缆户内、户外热缩终端及中间接头的详细介绍

一、概述:
       10KV电缆户内、户外热缩终端及中间接头
      10KV电缆户内、户外热缩终端及中间接头通过热缩的中压产品广泛运用于6KV-10KV交联电缆的末端处理及接头连接保护,产品可分为单芯、三芯等产品。
二、产品规格型号:

产品名称
规格型号
适用电缆截面(mm2)
10KV单芯、三芯交联终端
NSY-户内
WSY-户外
NSY-10/1.1  WSY-10/1.1  NSY-10/3.1  WSY-10/3.1
25~50
NSY-10/1.2  WSY-10/1.2  NSY-10/3.2  WSY-10/3.2
70~120
NSY-10/1.3  WSY-10/1.3  NSY-10/3.3  WSY-10/3.3
150~240
NSY-10/1.4  WSY-10/1.4  NSY-10/3.4  WSY-10/3.4
300~400

10KV三芯交联中间接头
JSY-10/3.1
25~50
JSY-10/3.2
70~120
JSY-10/3.3
150~240
JSY-10/3.4
300~500

三、产品技术指标:

项目
实验项目
标准要求
实验结果
结论


10KV终端及中间接头
工频耐压
45KV.1min不闪络、不击穿
4KV/min未闪络、未击穿
通过
局部放电实验
13KV≤20pc
13KV时2pc
通过
负荷循环实验3个周期
5h加热时,3h冷却,加热时,导体温度为95℃
由以下实验评定
通过
局部放电实验
13KV≤20pc
13KV时2pc
通过
冲击电压实验
105KV正负性各10次,不闪络,不击穿
105KV未闪络、未击穿
通过
负极性直流电压实验
15KV/15min不闪络、不击穿
52KV/15min未闪络、未击穿
通过
4h工频电压实验
35KV/4h不闪络、不击穿
35KV/4h未闪络、未击穿
通过

三芯户内热缩终端照片

10KV电缆户内、户外热缩终端及中间接头10KV电缆户内、户外热缩终端及中间接头


10KV电缆户内、户外热缩终端及中间接头10KV电缆户内、户外热缩终端及中间接头
10KV电缆户内、户外热缩终端及中间接头
10KV电缆户内、户外热缩终端及中间接头

10KV三芯热缩中间接头照片:

10KV电缆户内、户外热缩终端及中间接头



10KV电缆户内、户外热缩终端及中间接头

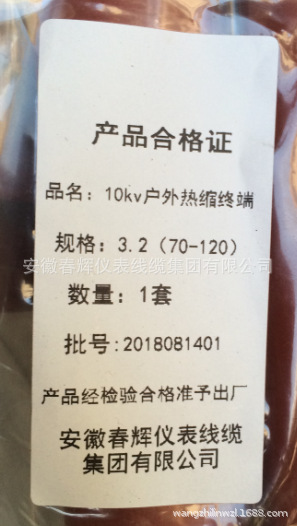

10KV三芯户外热缩终端照片

10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头


10KV三芯户外冷缩终端头产品照片:

10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头
10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头
10KV三芯户内冷缩终端头产品照片:
10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头

10KV电缆户内、户外热缩终端及中间接头
10KV电缆户内、户外热缩终端及中间接头10KV电缆户内、户外热缩终端及中间接头


 户外10KV-3-2

户外10KV-3-2-A
