产品名称: 耐高温补偿电缆/补偿导线
产品型号: KXHFF KCHFF KXHF4P
产品展商: 春辉
简单介绍
耐高温补偿电缆/补偿导线本产品适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线,本产品执行GB/4989-94等效用IEC584-3标


耐高温补偿电缆/补偿导线的详细介绍

 概述;
耐高温补偿电缆/补偿导线本产品适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。
一、生产执行标准 采用企业标准
二、产品名称、型号如表1所示
表1:



产品名称 补偿导线型号 所配用热电偶名称 所配用热电偶分度号
铜-铜镍0.6补偿导线 SC
RC
铂铑10-铂热电偶
铂铑13-铂热电偶
S
R
铁-铜镍22补偿导线 KCA 镍铬-镍硅热电偶 K
铜-康铜补偿导线 KCB
镍铬10-镍硅3延长型导线 KX
铁-铜镍22补偿导线 NC 镍铬-镍硅热电偶 N
镍铬14硅-镍硅延长型导线 NX
镍铬10-铜硅45延长型导线 EX 镍铬-铜镍热电偶 E
铁-铜镍45延长型导线 JX 铁-铜镍热电偶 J
铜-铜镍45延长型导线 TX 铜-康铜热电偶 T

三、使用条件 环境温度:-60~275℃。

四、技术条件:
1、当周围空气温度为15~35℃,相对温度不超过80%时,补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ;
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿;
3、热电势允差如表2

表2:

型号 热电动势μV 200℃时
热电动势 允差
SC或RC
KCA或KCB
KX
NC
NX
EX
JX
TX
1440
8137
8137
5912
5912
13419
10777
9285

±60
±100
±100
±100
±100
±120
±140
±90

五、电缆的型号规格及外径参考如表3:

表3:

型号 线芯材料 线芯型式 标称截面mm2 导体结构根/直径mm 成品电缆外径参考
KCHFF
KCAHFF
KXHFF
NCHFF
NXHFF
EXHFF
JXHFF
TXHFF
补偿导线合金丝 单股线芯 0.2
0.5
1.0
1.5
2.5
1/0.52
1/0.8
1/1.13
1/1.37
1/1.76
1.6×2.4
2.1×3.2
2.1×3.2
2.7×4.7
3.5×5.9
多股线芯 0.2
0.5
1.0
1.5
7/0.2
7/0.3
7/0.43
7/0.52
1.7×2.6
2.2×3.4
2.9×4.6
3.1×5.2

注:1、屏蔽型补偿导线的外径应加屏蔽层厚度,即再加0.8mm;
2、线芯为多股线芯(R)或带屏蔽(P),其型号应加“R”或“P”或“RP”。

六、交货要求:
1、交货长度为100m或其整数倍,成盘长度应不小于100m,长度计量误差应不超过±0.5%;
2、根据双方协议允许任何长度交货。

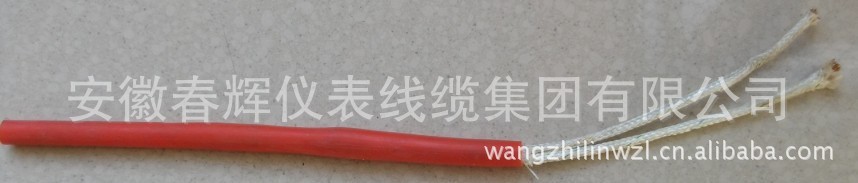

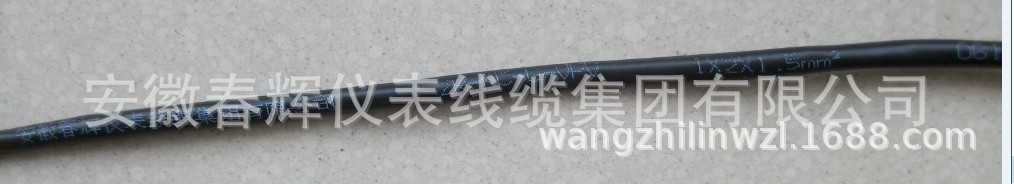

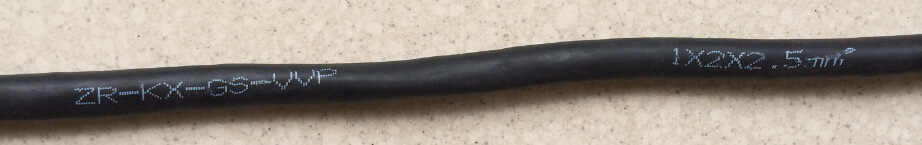

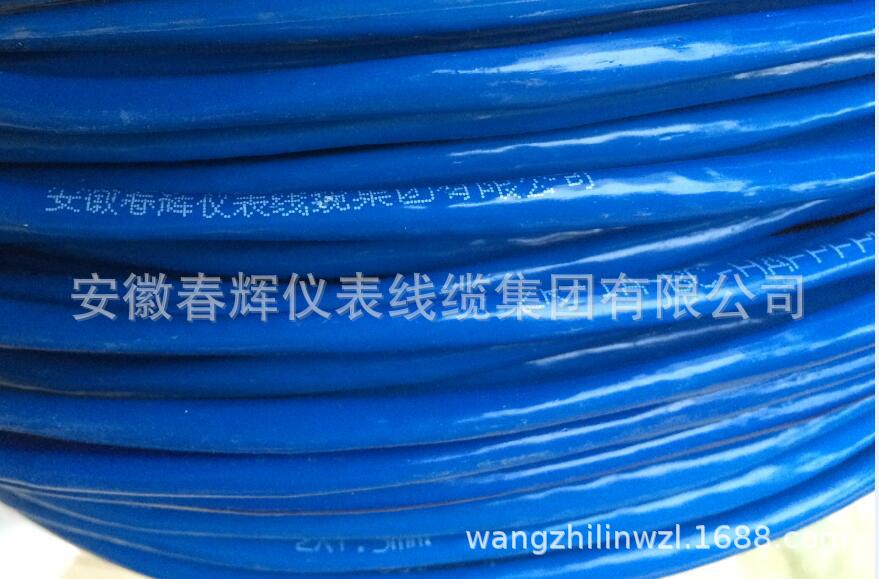

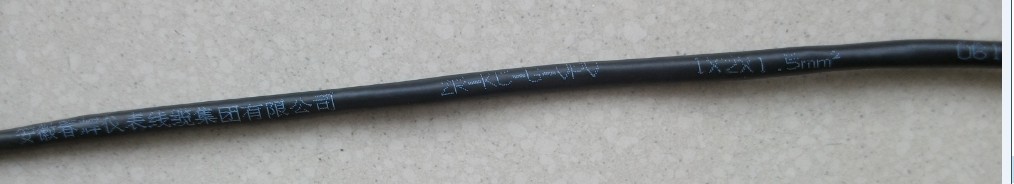

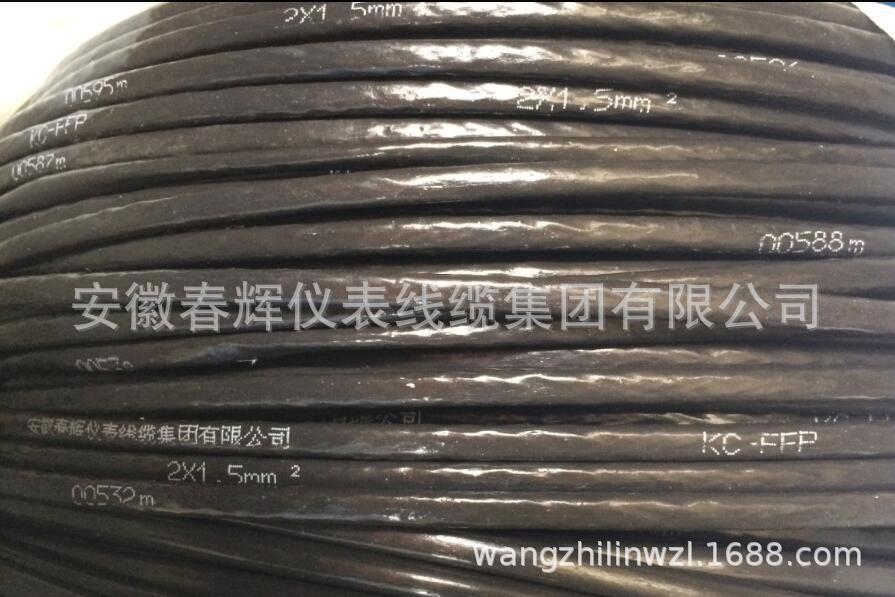

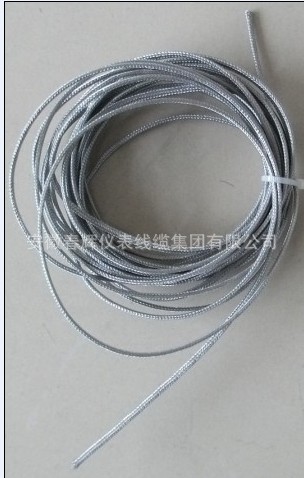

耐高温补偿电缆/补偿导线

耐高温补偿电缆

执行标准:

本产品执行GB/4989-94等效用IEC584-3标准

阻燃特性符合GB/T1830.3(IEC60332-3)规定要求

产品型号及名称:

型号
产品名称
ZR-KX-GsFV 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体,K分度号热电偶用补偿导线
ZR-KX-GsFVR 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体,K分度号热电偶用补偿软导线
ZR-KX-GsFVP 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRP 氟塑料绝缘阻燃聚氯乙烯护套精密级单多导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFPVP 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFPVRP 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆
ZR-KX-GsFVPl 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRPl 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFPlVPl 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFPlVRPl 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆
ZR-KX-GsFVP2 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRP2 氟塑料绝缘阻燃聚氯乙烯护套精密级多股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFP2VP2 氟塑料绝缘阻燃聚氯乙烯护套精密级单股导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFP2VRP2 氟塑料绝缘阻燃聚氯乙烯护套精密级多导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿软电缆
KX-HsFGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
KX-HsFGRP 氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
KX-HsFPGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏,K分度号热电偶用补偿电缆
KX-HsFPGRP 塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏,K分度号热电偶用补偿软电缆
KX-INHsFGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
KX-INHsFGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
KX-INHsFPGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆
KX-INHsFPGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆

耐高温补偿电缆/补偿导线
undefinedundefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefined

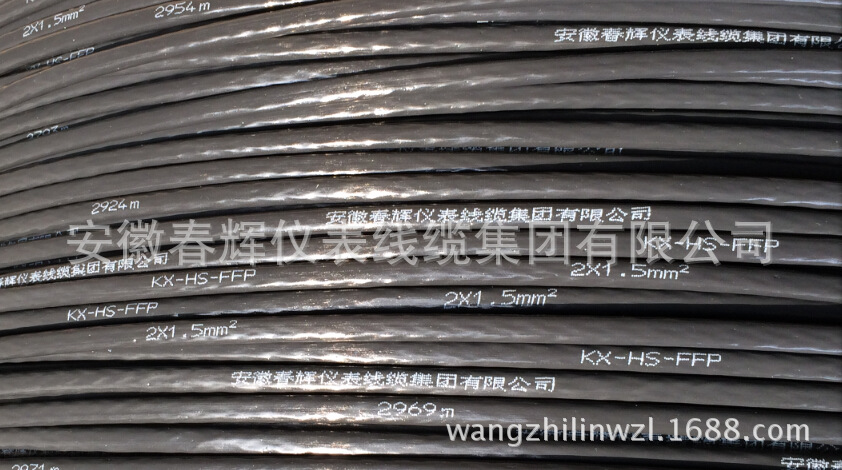

 KX-HS-FFP-2-1.5

KX-HS-FFP-2-1.5-A

KX-HS-FFP-2-1.5-A

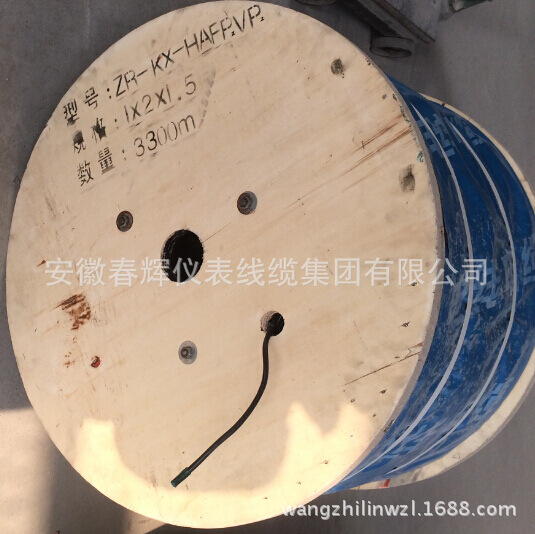

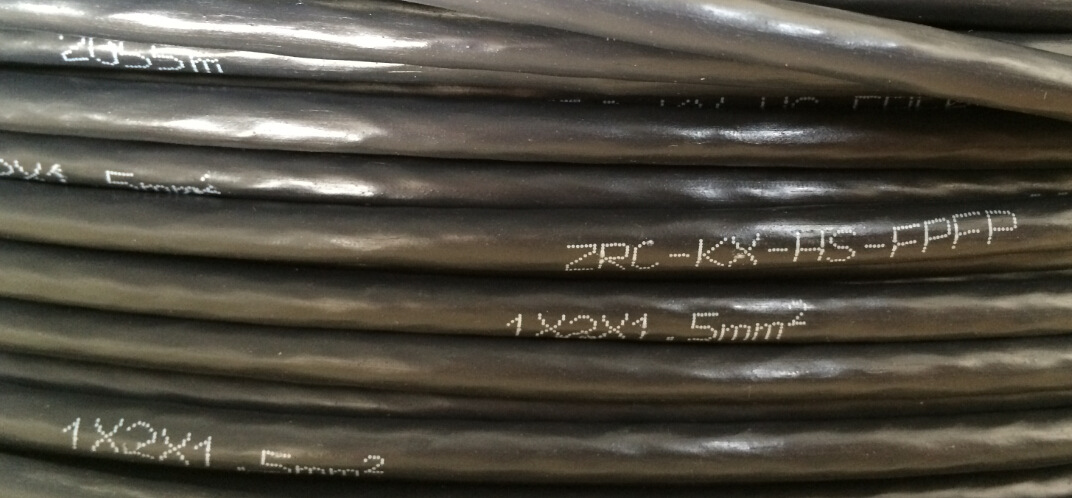

ZR-KX-HS-FPFP-1-1-1.5

undefined

undefined


undefined
undefinedundefined
undefined

undefined
undefined
undefined



undefined
undefined
undefined
undefined
 KX-HS-FFP-2-1.5
KX-HS-FFP-2-1.5-A
KXFFP2-2-1.0盘
KXFFP2-2-1.0
ZR-KX-HS-FPFP-1-1-1.5
undefined
undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined


ZR-IA-BCHAFPFPRundefined
