产品[

隔膜压力表

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 隔膜压力表
产品型号: YML YMF
产品展商: 春辉
简单介绍
隔膜压力表采用间接测量结构,适用于测量粘度大,易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。隔离膜片有多种材料,以适应各种不同的腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。


隔膜压力表的详细介绍

一、概述:
     隔膜压力表采用间接测量结构,适用于测量粘度大,易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。隔离膜片有多种材料,以适应各种不同的腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。
卫生型隔膜压力表具有装拆快捷方便,易于清洗,不易污染,清洁美观,等,并满足药品生产质量规范(GMP)的要求,可应用于制药、食品、饮料、制酪、水处理等行业。
压力表型号一般为普通、耐震全不锈钢压力表,隔膜耐震压力表,隔离器形式一般为卡式、螺母式、矩形法兰式(均质机用)。
二、产品型号及命名:


三、参数:
      度:±1.5%,±2.5%.
      隔膜材料:OCr18Ni12MO2(316),哈氏合金C(H276c),蒙乃尔合金(Cu30Ni70),钽合金(Ta),氟塑料(F4)。
      隔离器材料:耐酸不锈钢,含钼不锈钢,氟塑料。
      密封垫材料: 丁晴橡胶、氟塑料。
      密封液:硅油、植物油 。
四、结构原理:
    隔膜在被测介质压力作用下产生变形,密封液被压,形成一个相当于P的压力,传导至压力仪表,显示被测介质压力值。


五、温度影响:
      因密封液热膨胀及隔膜钢度与温度有关,在使用温度偏离20±5℃时,受温度影响有一定误差,其值为0.1%/ ℃。
六、液位差:
      软管连接的隔膜压力表在安装时受压部与压力仪表处不同位置,其液位差将形成一个压力差P的影响,
      p密封液比重×液位差。
七、耐蚀性:
      隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性,可按使用条件选配隔离器,隔膜,密封垫圈的材料。
八、安装形式及尺寸:
测量上限
MPa
管子通径
DN
法兰连接
螺孔
D
K
d
B
C
f
L
0.16-1.6


32
140
100
78
31
16
2
18
40
150
110
88
38
16
3
18
50
165
125
102
49
18
3
18
2.5、4


32
140
100
78
31
18
2
18
40
150
110
88
38
18
3
18
50
165
125
102
49
20
3
18


6.3
32
155
110
78
31
24
2
22
40
170
125
88
37
24
3
22
50
180
135
102
47
26
3
22


10
32
155
110
78
31
24
2
22
40
170
125
88
37
26
3
22
50
195
145
102
45
28
3
26

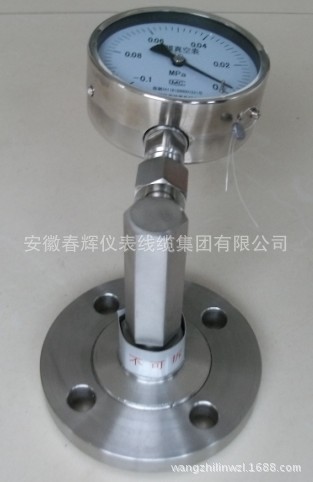

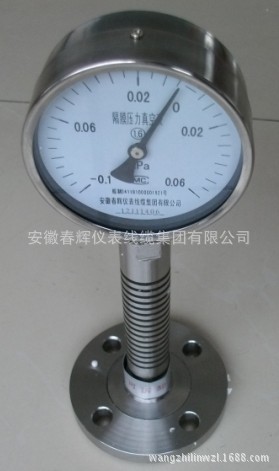

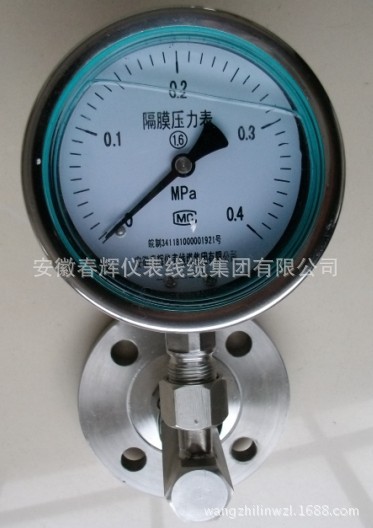

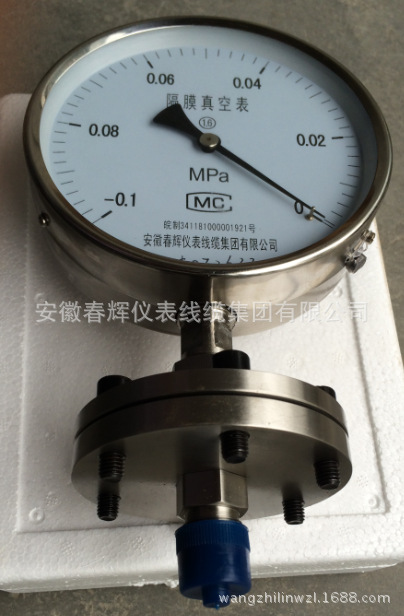

轴向隔膜压力表

轴向隔膜耐震压力表

YTP-100F
衬四氟的发兰

YTP-100F-2

YTP-100F-5

undefined

undefined

undefined

undefined
undefined

undefinedYTP-100FZMN316undefined


YTP-100FZMN316-2

YTP-100FZMN316-3
undefined
undefinedundefined

undefined

角型法兰轴向带边
undefined

undefined

undefined
undefined
螺纹式
新式

新式2

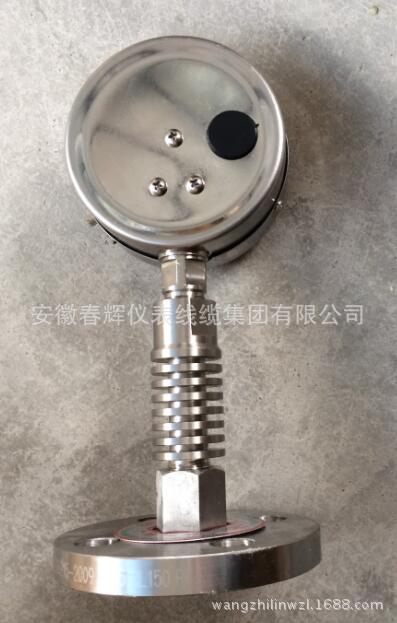

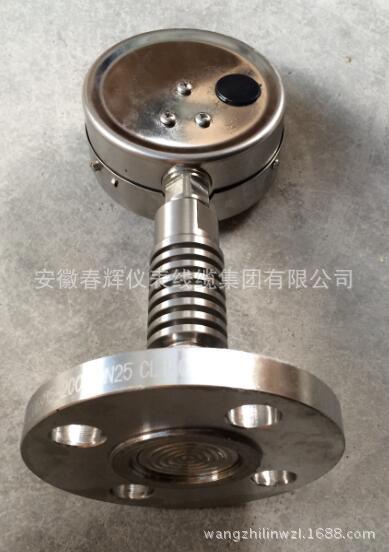

带散热器带散热器1
undefinedundefined
角型法兰轴向带边2

角型法兰轴向带边1

角型法兰轴向带边
undefined
undefinedundefined
