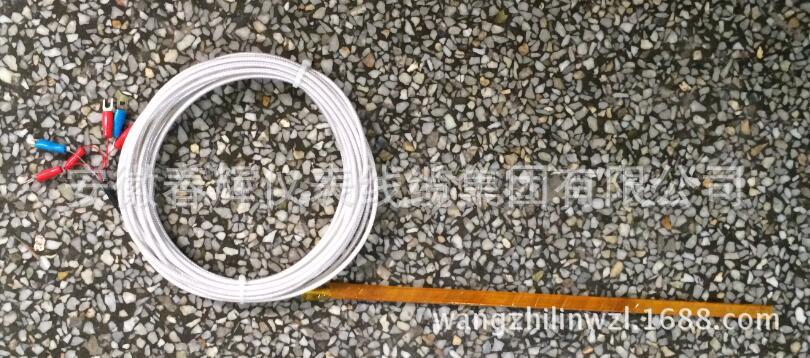

产品名称: 电机埋入式热电阻
产品型号: WZPD
产品展商: 春辉
简单介绍
电机埋入式热电阻(简称热电阻)适用于电机绕组及电机铁芯测温用铂热电阻作为温度传感器与显示仪表配套,测量电机中绕组或定子铁芯的温度,也适用于有类似测温要求的其它机械装置,安装特别简单,直接显示出线圈的实际工作温度。


电机埋入式热电阻的详细介绍

一、概述:
      电机埋入式热电阻(简称热电阻)适用于电机绕组及电机铁芯测温用铂热电阻作为温度传感器与显示仪表配套,测量电机中绕组或定子铁芯的温度,也适用于有类似测温要求的其它机械装置,安装特别简单,直接显示出线圈的实际工作温度。
     电机埋入式热电阻,电机用埋置式铂电阻是我厂按国家专业标准 JB/T56041.1~56041.3-P3标准生产
二、工作原理:
      电机埋入置式热电阻,电机测温分两个部分:铁芯测温和绕组测温铁心嵌入式热电阻主要用于测量电机的定子铁心的温度,它除了具有一般热电阻的特性外还具有抗振,耐压等优点,它的外保护层有非金属绝缘材料构成薄片状,因此具有良好的绝缘性能。使用时,可直接嵌入电机的铁心.它与显示,记录,调节仪配合能直接测量0~150℃范围内的温度。
WZCD-101   测温范围:0~150℃   分度号:CU50
     电机绕组热电阻主要用于测量大,中,小型电机绕组,定子及其他小间隙表面温度。它也具有抗振,耐压等优点。它的外保护层有非金属绝缘材料构成。直接埋入电机绕组,是电力工程中必不可少的测温元件。
     WZPD-201   测温范围:0~200℃   分度号:PT100
三、型号规格:
      热电阻分为普通型(WZPD)、屏蔽型(WZPDA)订货时需注明,如有特殊要求可与本公司商量订制。

型号 规格 尺寸偏差(mm) 引线材质
WZPD 2*8*80/400~2500 三线别 -0.2 FPF聚四氟绝缘聚四氟护套镀银线芯镀银屏蔽
WZPD2 2*8*100/400~2500 三线别
  2*8*1500/400~2500 三线别
2*8*30/400~2500 三线别
2*10*50/400~2500 三线别
2*16*80/400~2500 三线别


屏蔽结构外形尺寸和允许偏差:

电机埋入置式热电阻

电机埋入置式热电阻



四、技术参数:
       热电阻为连续工作时,防护等级为IP65。
      热电阻的常温绝缘电阻大于100M Ω。
     热电阻的上限温度绝缘电阻大于10M Ω。
五、技术指标:
   1.铂丝采用线绕式结构,铂丝直径>0.04~0.03mm
   2.拉力>10N
   3.绝缘电阻>100MΩ
   4.使用温度F级155 ℃    H级185 ℃
   5.热相应时间 ≤10S

基本参数表:

表1

测量范围
耐电压
耐拉力
传 感 体



KV
N
分度号
绝缘等级
时间常数
蕞大激励电流
-40-200
1
10
Pt100
H
<10s
5mA


 热电阻的外形和尺寸符号(图1)
电机埋入置式热电阻

图1 热电阻外形和尺寸符号



电机埋入置式热电阻
电机埋入式热电阻电机埋入式热电阻电机埋入式热电阻
WZPD

WZPD-6

WZPD-4

undefined

undefined

undefined

undefined

undefined

undefined

双支
