一、概述：
卫生型隔膜压力表是由型压力仪表与隔膜隔离器组成一个系统的隔膜压力表。具有在工艺现场装拆快捷方便、不易污染、容易清洗、的等。能药品生产质量规范（GMP）的要求。在制药、食品、饮水、水处理等行业对仪表有卫生要求的工艺流程中得到应用。
二、规格型号：

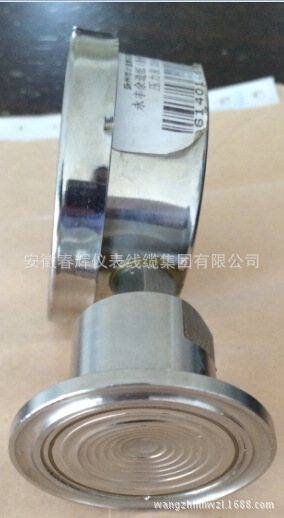

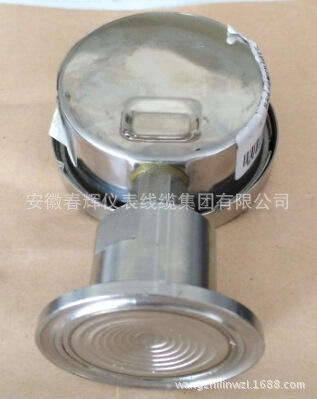

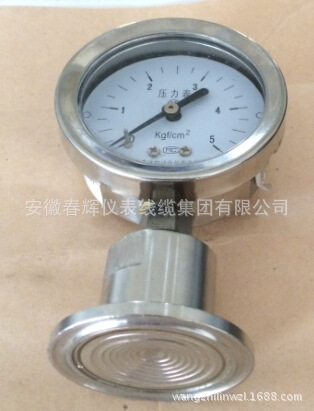

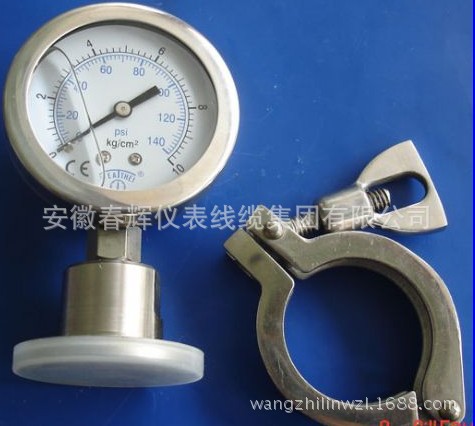

卡箍连接卫生型隔膜压力表
Y-60/100/150/MK型
管螺纹连接卫生型隔膜压力表
Y-60/100/150/MN型
三、产品说明：
根据不同的测量介质，应选择不同的隔膜及法兰材料，其耐蚀性能，常用隔膜及法兰材料为SUS316。
根据不同用途，可对隔离体内密封工作液进行选择，如无要求，卫生型压力表内充填甘油水溶液。
测量范围0.4-2.5 Mpa，需要请与本厂协商。
测量精度一般为1.6级
卫生型隔膜表表头可选充液式或不充液两种，并可选择本公司生产的其它型号一般不锈钢压力表或耐震压力表与卫生型隔离体相配接。
四、卫生型隔膜压力表隔离体外形尺寸:
卡箍式法兰尺寸一般为1.5"可选择2"或2.5"
卡 箍 式
螺 母 式
五、主要指标： 测量范围及型号标示
注：
1.用户也可选用其它型压力表，订购时同本公司协商。 2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。 隔膜表的耐蚀性 隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来。 隔膜材料：316，316L 法兰材料：316，316L 密封圈材料：硅橡胶、聚四氟乙烯 密封液的选择 为了卫生型隔膜表使用的性和性，根据不同用途选择合适的密封液。

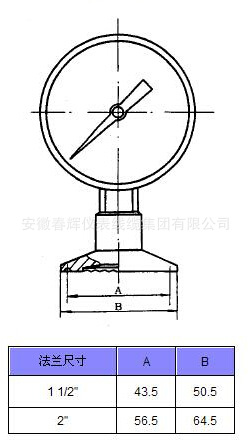

隔膜装置的法兰尺寸（单位mm）:
卡箍式隔膜隔离器（代号MC）
螺母式隔膜隔离器（代号MN）
自选件（符合ISO-2852标准）
矩形法兰式隔膜隔离器（代号MH）

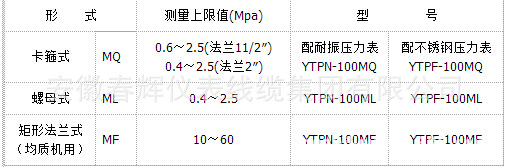

测量范围及型号：
备注：a、用户也可选用其它型压力表，定货时协商； b、压力表同隔膜装置连接方式也可选用其它形式，定货时协商。
YTP-100MV
