产品[

玻璃铂电阻

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 玻璃铂电阻
产品型号: WZPBL-020
产品展商: 春辉
简单介绍
玻璃铂电阻的电阻率随温度的变化而变化的现象称为热电阻效应厂当温度变化时,导体或半导体的电阻值会随温度变化,对金属来说,温度上升时,其电阻值将增大。玻璃铂电阻、云母铂电阻、内绕式陶瓷铂电阻、膜式铂电阻产品分析铂电阻的耐温高低取决于骨架的耐温质量和结构形式


玻璃铂电阻 的详细介绍

一、概述:
       玻璃铂电阻、云母铂电阻、内绕式陶瓷铂电阻、膜式铂电阻产品分析铂电阻的耐温高低取决于骨架的耐温质量和结构形式。玻璃铂电阻的电阻率随温度的变化而变化的现象称为热电阻效应厂当温度变化时,导体或半导体的电阻值会随温度变化,对金属来说,温度上升时,其电阻值将增大。
云母铂电阻测温-100-400℃、玻璃铂电阻测温-150-500℃(它的成本较高),内绕式陶瓷铂电阻可测-180-750℃,膜式铂电阻可测温-55-550℃。
二、特点:
     云母铂电阻、玻璃铂电阻都为外绕式,失效的原因主要是骨架和铂丝热膨胀系数不同,在高温的情况下,铂丝与骨架间隙过大,从而使铂丝断开。
    内绕式陶瓷铂电阻失效的原因主要是它的内部绕组是弹簧式的,吊放在两个瓷孔之间,只有氧化铝或石英砂填充固定,在不振动的情况下还可以工作,只要有强振动就容易造成短路或断路,因为它用的填充料是不固定的砂状,所以在高温振动的情况下,就会活动,铂丝与石英砂有摩擦磨损。另铂丝比重比石英砂比重大,所以铂丝容易下沉,故造成短路或断路。
测量范围:-200_+500(℃)
分度号:Pt100 Pt10
三:规格型号:

玻璃铂电阻:            直径1.6~5

型号

外型尺寸

D×Lmm

标称阻值

R0

工作电流

mA

引线尺寸

D×Lmm

误差

工作温度oC

外型图

Mm

  CHWZPBL

16×12









100Ω

















5







020×10







A



B















-200~600



-200~850



























CHWZPBL

16×15

020×10

CHWZPBL

16×25

020×10

CHWZPBL

22×13





035×10







CHWZPBL

22×15

CHWZPBL

25×15

CHWZPBL

25×25

CHWZPBL

30×15

CHWZPBL
CHWZPBL

30×25
4.0*30


定货时具体尺寸可根据要求单独生产
四、工作原理:
物质的电阻率随温度的变化而变化的现象称为热电阻效应厂当温度变化时,导体或半导体的电阻值会随温度变化,对金属来说,温度上升时,其电阻值将增大。这样,在一定温度范围内,可以通过测量电阻值变化而得知温度的变化。铂电阻元件就是利用铂金属材料在温度变化时其电阻值也随着变化的特性来测温的。
      铂电阻元件的电阻与温度之目的关系近似线性,其特性方程如下:
       当温度t在-200℃~O℃范围内时,

玻璃铂电阻
当温度t在O℃~850℃范围内时,
玻璃铂电阻
式中:Rt——铂电阻元件在温度t时的电阻值;
Ro——铂电阻元件在o℃时的电阻值;
A、B、C——分度常数;
t——被测介质温度。

利用铂电阻元件的特性方程式,每隔1℃求取一个相应的Rt值,便可得到铂电阻元件的分度表。这样在实际测量中,只要测得铂电阻元件的阻值Rt,便可从分度表中查出对应的温度值。

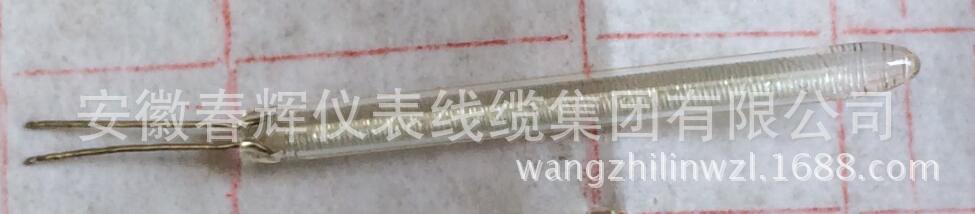

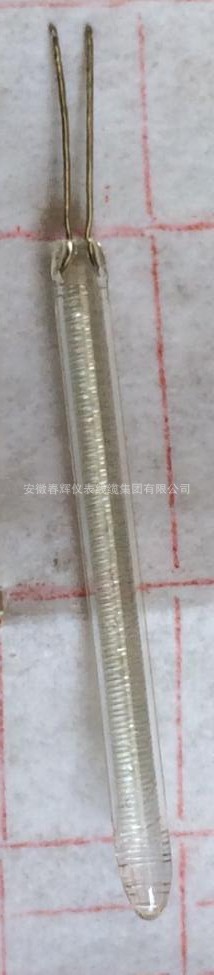

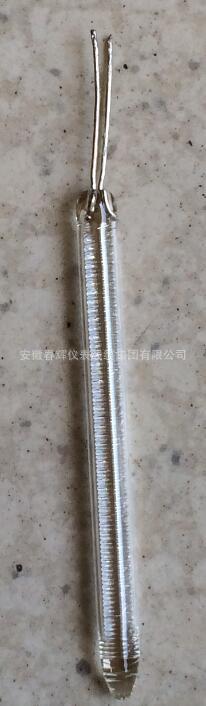

玻璃铂电阻 玻璃铂电阻




玻璃铂电阻 玻璃铂电阻
玻璃铂电阻

 2.3*30
2.3-30undefined

2.3-30-1
