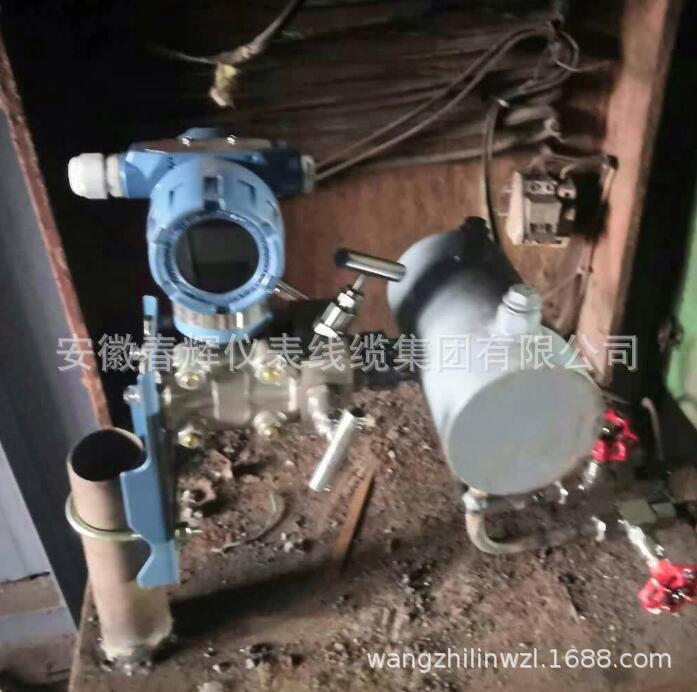

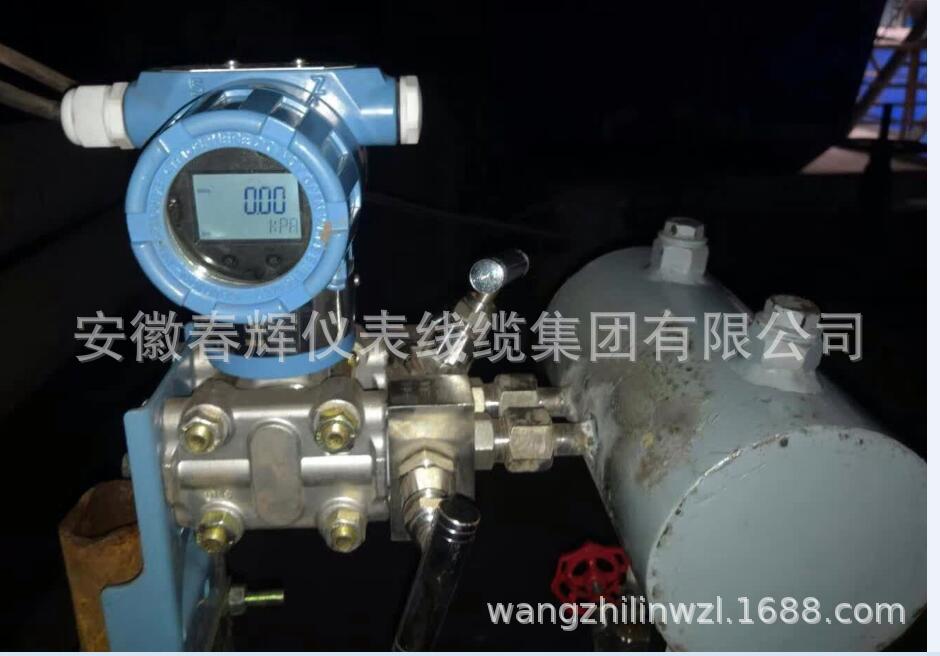

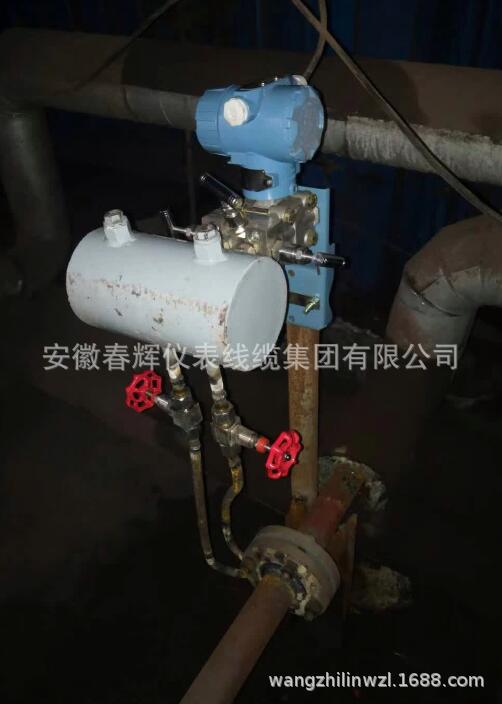

一、概述: 孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,应用于石油、化工、冶金、电力、供热、供水等的过程控制和测量。 节流装置又称为差压式流量计,是由检测件(节流件)和二次装置(差压变送器和流量显示仪积算仪)组成应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用等特点. 孔板流量计、 孔板节流装置是标准节流件可不需标定直接依照标准生产,1.标准GB2624-81<流量测量节流装置的设计安装和使用>;2.标准ISO5167<标准组织规定的节流装置>3.化工部标准GJ516-87-HK06
孔板流量计适用范围 1. 公称直径: 15 mm ≤DN≤1200mm 2. 公称压力:PN≤10MPa 3. 工作温度:-50℃≤t≤550℃ 4. 量程比:1:10, 1:15 5. 精度:0.5级,1级
二、产品特点:

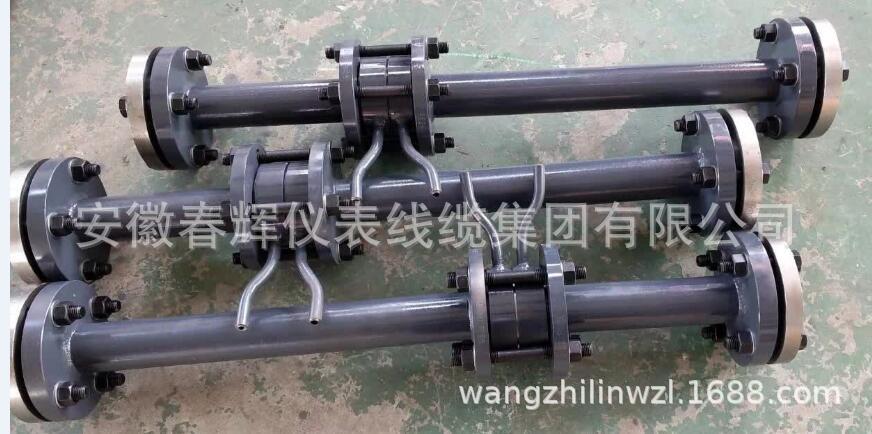

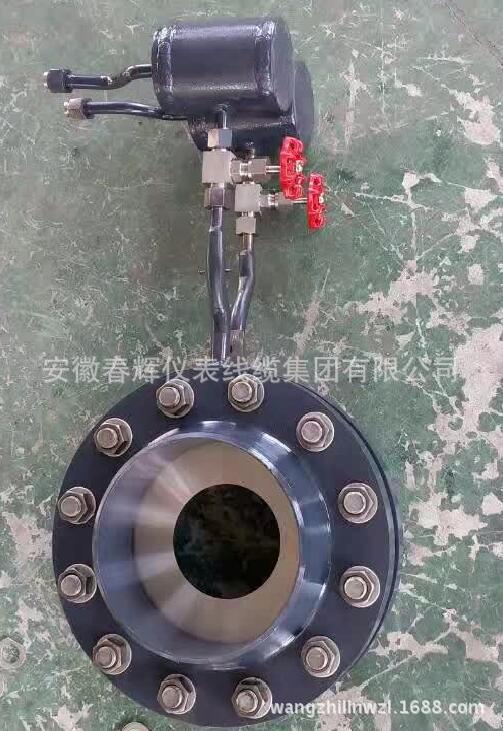

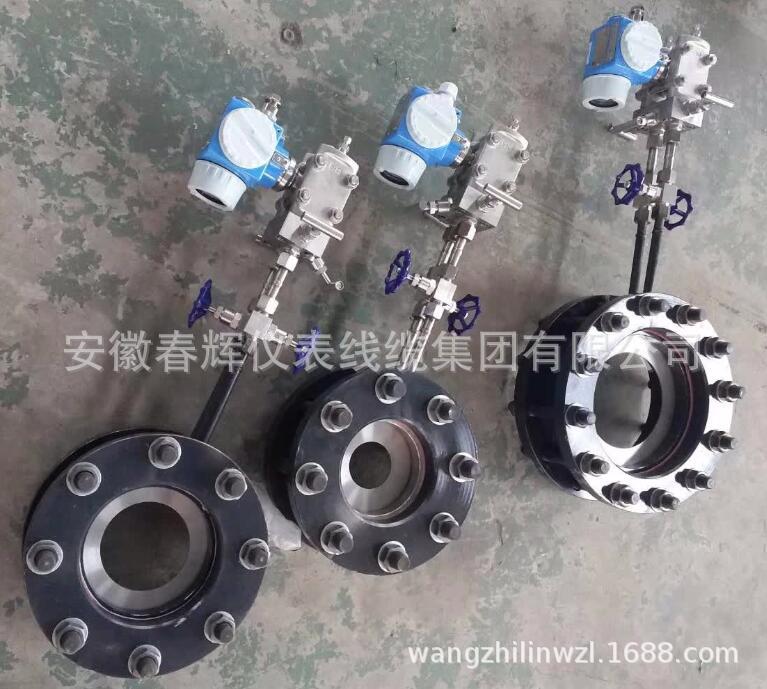

▲节流装置结构易于复制,简单、牢固,性能稳定,使用期限长,。 ▲孔板计算采用标准与加工 ▲应用范围广,单相流皆可测量,部分混相流亦可应用。 ▲标准型节流装置无须实流校准,即可投用。 ▲一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。 型特点 ▲采用单晶硅差压传感器 ▲,完善的自诊断功能 ▲孔板流量计其量程可自编程调整。 ▲可同时显示累计流量、瞬时流量、压力、温度。 ▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。 ▲配有多种通讯接口 ▲稳定性高 ▲量程范围宽、大于10:1 型指标 ▲:±0.075% ▲高稳定性:0.1%FS/年 ▲高静压:40MPa ▲连续工作5年不需调校 ▲可忽略温度、静压影响 ▲抗高过压 三、孔板流量计工作原理: 充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
型号
说 明
按其结构特征的两大基本分类
孔板
喷嘴等
代号
公称压力(105Pa)
2.5
10
16
25
64
100
200
口径(mm)
10~1600mm
按其结构形式细分
H
标准孔板(环室)
Y
标准孔板(法兰)
K
标准孔板(钻孔)
I

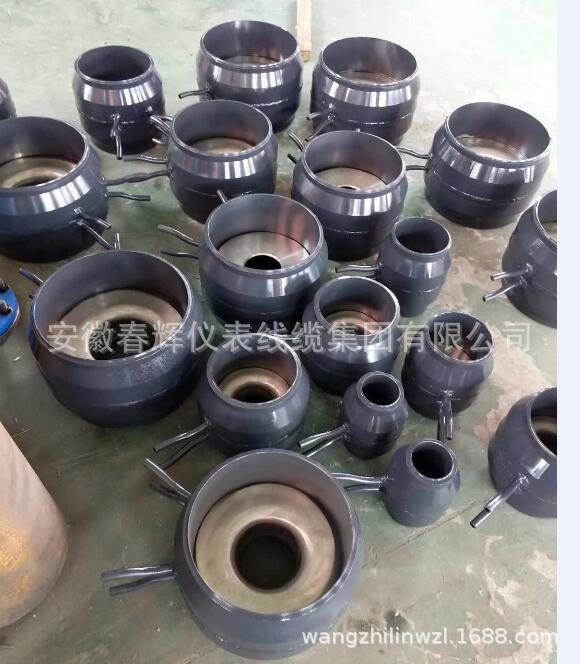

ISA 1932喷嘴
L

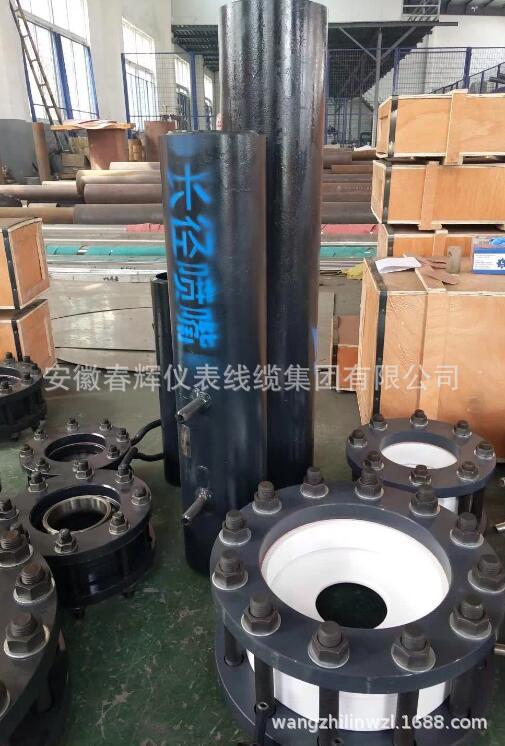

长径喷嘴
W
文丘利喷嘴
G
经典文丘利管
双重孔板
Q
圆缺孔板
Z
锥形入口孔板
R
1/4圆孔板
P
偏心孔板
N
整体(内藏)孔板
X
楔形孔板
T
不在上述之列的节流装置
介质
1
液体
2
气体
3
蒸汽
4
高温液体
补偿形式
不带压力、温度补偿
带压力补偿输出
带温度补偿输出
带压力、温度补偿输出
变送器差压量程范围
0
微差压量程
低差压量程
中差压量程
高差压量程
是否带现场显示
节流装置传感器
节流装置(流量计)
供电方式
外接+24VDC供电
3.6V电池供电
现场安装
