产品名称: 松套层绞式光缆
产品型号: GYTA-12B1
产品展商: 春辉
简单介绍
松套层绞式光缆,层绞式光缆,具有光纤传输损耗小、色散低； 合理的设计及准确的控制松套管中光纤的余长及成缆方式，使光缆具有优良的机械性能和环境性能 光缆结构紧凑，采用SZ层绞结构，光缆在恶劣的环境下，光纤不受到应力； 加强件外和缆芯内充满阻水缆膏，了光缆防潮、阻水效果。


松套层绞式光缆的详细介绍

一、概述：
    松套层绞式光缆 层绞式光缆光纤松套管
    金属中心加强件
    SZ层绞缆芯内填充油膏
    铝塑复合带粘结PE内护套
    皱纹钢塑复合带粘结PE外护套
    松套层绞式光缆,层绞式光缆应用范围：适用于长途通信和局间通信 敷设方式：电缆沟、槽道、进局和直埋
   适用温度：-40℃ - +60℃
二、松套层绞式光缆,层绞式光缆产品特点：
  松套层绞式光缆,层绞式光缆,光纤传输损耗小、色散低；
  松套层绞式光缆,层绞式光缆合理的设计及准确的控制松套管中光纤的余长及成缆方式，使光缆具有优良的机械性能和环境性能
  松套层绞式光缆,层绞式光缆光缆结构紧凑，采用SZ层绞结构，光缆在恶劣的环境下，光纤不受到应力；
  松套层绞式光缆,层绞式光缆加强件外和缆芯内充满阻水缆膏，了光缆防潮、阻水效果。
  松套层绞式光缆,层绞式光缆光缆柔韧性和抗弯曲能力优良；
  双层金属带纵包、双层护套抗拉、抗侧压能力强、具有防啮齿类动物破坏的能力
松套层绞式光缆

松套层绞式光缆



◆ 松套层绞式光缆
GYTA
◆ 结构特征
缆芯结构
金属中心加强件
光纤松套管
松套管层绞
缆芯填充油膏
双面涂塑铝带粘结PE内护套
◆ 敷设方式
管道、 架空
◆ 主要参数
项目
规范
光纤芯数
24
36 72 96 144
光缆外径，约
9.6
10.0 11.5
13.7
16.0
光缆重量(kg/km)
90
105 140 170 235
允许拉力(N）
1500
1500 1500
1500
1500
允许侧力(N/10cm）
1000
1000 1000
1000
1000
小弯曲半径（mm）
10D
10D 10D
10D
10D
适用温度等级
-40~+60℃、-30~+60℃、-20~+60℃



松套层绞式光缆
松套层绞式光缆
松套层绞式光缆
三、规格型号：
光缆型号 光纤数 钢丝 涂塑钢丝 松套管尺寸 套管数 填充绳数 光缆直径 光缆重量 允许拉伸力
长期/短期 		允许压扁力
长期/短期
（以2纤递增）   mm mm mm     mm kg/km N N/100mm
GYTA-4～6Xn 4～6 1.6 / 1.5/2.1 1 6 10.2 102 600/1500 300/1000
GYTA-8～12Xn 8～12 1.6 / 1.5/2.1 2 5 10.2 102 600/1500 300/1000
GYTA-14～18Xn 14～18 1.6 / 1.5/2.1 3 4 10.2 102 600/1500 300/1000
GYTA-20～24Xn 20～24 1.6 / 1.5/2.1 4 3 10.2 102 600/1500 300/1000
GYTA-26～30Xn 26～30 1.6 / 1.5/2.1 5 2 10.2 102 600/1500 300/1000
GYTA-32～36Xn 32～36 2.25 / 1.5/2.1 6 1 11.6 132 1000/3000 300/1000
GYTA-38～42Xn 38～42 2.25 3.7 1.5/2.1 7 1 12.8 160 1000/3000 300/1000
GYTA-44～48Xn 44～48 2.25 3.7 1.5/2.1 8 0 12.8 160 1000/3000 300/1000
GYTA-50～60Xn 50～60 2.25 2.8 2.0/2.6 5 1 12.8 160 1000/3000 300/1000
GYTA-62～72Xn 62～72 2.25 2.8 2.0/2.6 6 0 12.8 160 1000/3000 300/1000
GYTA-74～84Xn 74～84 2.25 4.5 2.0/2.6 7 1 14.6 198 1000/3000 300/1000
GYTA-86～96Xn 86～96 2.25 4.5 2.0/2.6 8 0 14.6 198 1000/3000 300/1000
GYTA-98～108Xn 98～108 2.25 6.1 2.0/2.6 9 1 17.0 254 1000/3000 300/1000
GYTA-110～120Xn 110～120 2.25 6.1 2.0/2.6 10 0 17.0 254 1000/3000 300/1000
GYTA-122～132Xn 122～132 2.25 6.1 2.0/2.6 11 1 18.0 310 1000/3000 300/1000
GYTA-134～144Xn 134～144 2.25 6.1 2.0/2.6 12 0 18.0 310 1000/3000 300/1000

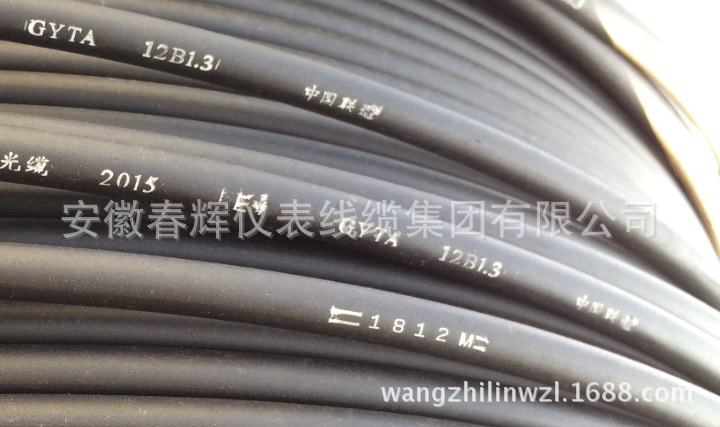

 GYTA-12B1

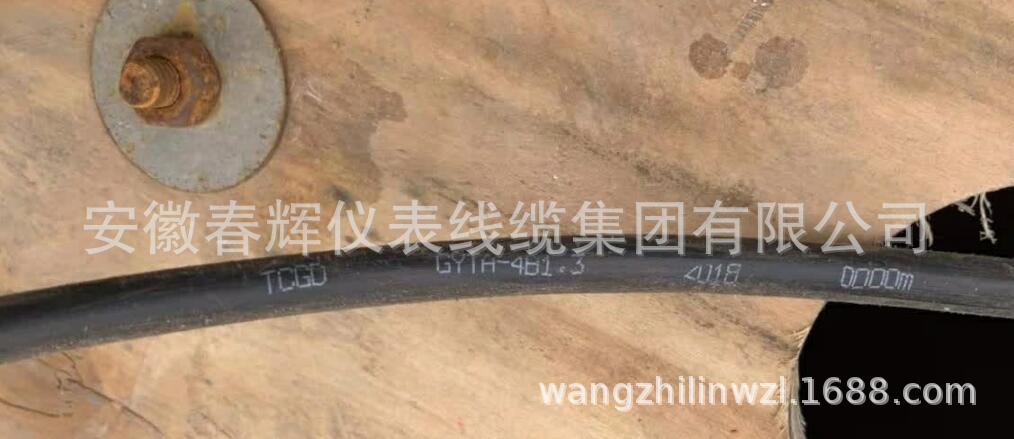

GYTA-12B1-1

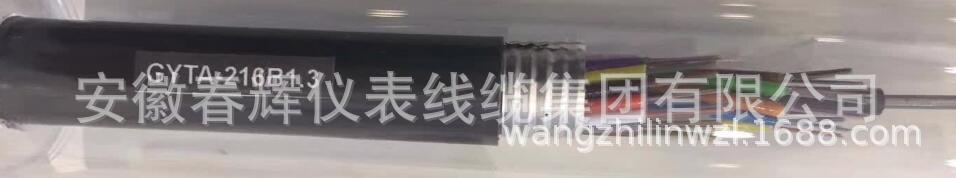

GYTA-216B1.3
