产品名称: 橡套扁电缆
产品型号: YCWB
产品展商: 春辉
简单介绍
橡套扁电缆适用交流额定电压450/750V及以下家电器，电动工具和移动电气设备。橡套扁电缆额定电压300/500V（YZ型），450/750V（YC型）；线芯的长期充许工作温度应不过65℃ ；“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；ZR-型电缆具有阻燃性能。


橡套扁电缆的详细介绍

一、概述：
    橡套扁电缆适用交流额定电压450/750V及以下家电器，电动工具和移动电气设备。橡套扁电缆额定电压300/500V（YZ型），450/750V（YC型）；线芯的长期充许工作温度应不过65℃ ；“W”型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用；ZR-型电缆具有阻燃性能。型号、名称及主要用途
型号 名称 主在用途
YQ、YQWB 轻型橡套软电缆 用于轻型移动电气设备和工具
YZ、YZWB 中型橡套软电缆 用于轻型移动电气设备和工具
YC、YCWB 重型橡套软电缆 用于移动电气设备，能承受较大的机械外力的作用

二、规格范围：

型号 额定电压（V） 芯数 标准截面（Mm2)
YQ、YQWB 300/300 2,3 0.3-0.5
YZ、YZWB 300/300 2,3,4,5 3+1 1.5-6
YC 450/750 1
2
3,4
5 		1.5-240
1.5-95
1.5-150
1.5-25
YCWB 450/470 2
3
3+1 		35-95
120-150
2.5-150

三、规格尺寸及参数：

标准截面(mm2) 导体结构 20℃时导体电阻≤(ΩM) 电缆外径参考(mm)
根/单线直径(mm) 2芯 3芯
0.3 16/0.15

69.2

6.6 7.0
0.5 28/0.15 30.0 7.2 7.6

YZ，YZW 型300/500V

标称截面（mm2) 导体结构 20℃时导体直流电阻≤（Ω/KM） 电缆外径参考（mm)
根/单线直径 2芯 3芯 4芯 5芯 6芯
1.5 30/0.25 13.3 -- -- -- -- 11.2
2.5 49/0.25 7.98 -- -- -- -- 13.3
4 56/0.30 4.95 13.7 14.5 16.2 18.0 15.7
6 84/0.30 3.30 15.1 16.1 17.9 20.0 17.5

标称截面（mm2) 导体结构 20℃时导体电阻≤（ΩM） 电缆外径参考（mm)
根/单线直径 1芯 2芯 3芯 4芯 5芯 （3+1）芯
1.5 30/0.25 13.3 7.1 11.0 11.9 13.1 14.4
2.5 49/0.25 7.98 8.0 13.1 14.0 15.5 17.0 15.2
4 56/0.30 4.95 9.0 15.1 16.2 18.0 19.9 17.5
6 84/0.30 3.30 9.8 16.8 18.0 20.0 22.2 19.4
10 84/0.40 1.91 11.9 22.6 24.2 26.5 29.1 24.6
16 126/0.40 1.21 13.4 25.7 27.6 30.1 33.3 28.3
25 196/0.40 0.780 15.8 30.7 33.0 36.6 40.4 34.3
35 276/0.40 0.554 17.9 34.6 37.1 41.1 -- 37.3
50 396/0.40 0.386 20.6 40.1 42.9 47.5 -- 44.7
70 360/0.50 0.272 23.3 45.1 48.3 54.0 -- 49.8
95 475/0.50 0.206 26.0 51.0 54.0 61.0 -- 55.0
120 608/0.50 0.161 28.5 -- 60.0 66.0 -- 59.0
150 758/0.40 0.129 31.4 -- 66.0 73.0 -- 64.5
185 925/0.40 0.106 34.5 -- -- -- -- --
240 1221/0.40 0.0801 38.3 -- -- -- -- --

四、交货要求：
成圈100m,成盘应大于100m;
短段电缆不小于10m,短段电缆的交货数量应不过交货总长度10%，且每个包装件应不过五段；
根据双方协议充许长度的电缆交货，长度误差为±0.5%；用户对产品有阻燃特性要求，在合同中需另补充协议。


























undefinedundefined
 undefined

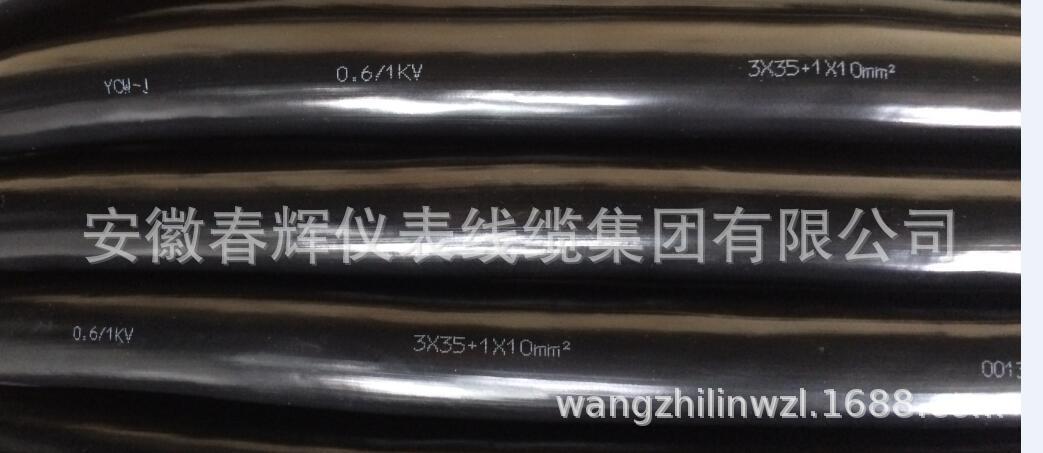

YCW-1-95



undefined
undefined
undefined

undefined
undefined
