产品名称: 压力计
产品型号: U
产品展商: 春辉
简单介绍
U型压力计,U型压力真空计(以下简称真空计)是测量粗真空压力的理想仪表,它结构小巧美观、重量轻、安装操作方便,其特点是精度高、响应快、测幅度广、稳定、零部件采用不锈钢制品,有较高的耐腐蚀性,这些都是其它压力真空计无法比拟的。本真空计的应用面很广,可用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等,所以它是深受用户欢迎的理想仪表。


压力计的详细介绍

一、概述:
      U型压力计,U型压力真空计是测量粗真空压力的理想仪表,它结构小巧美观、重量轻、安装操作方便,其特点是精度高、响应快、测幅度广、稳定、零部件采用不锈钢制品,有较高的耐腐蚀性,这些都是其它压力真空计无法比拟的。本真空计的应用面很广,可用于冶金、化工、石油、轻工、医药、科学实验以及中央空调主机溴化锂制冷机组等,所以它是深受用户欢迎的理想仪表。
    U型压力计,U型管压力计 UY系列 U型管压力计/差压计/真空计因其结构简单、直观、耐用、操作简单、等在大专院校和实验室以及工矿企业生产设备现场有着非常的应用.U型管压力计其结构是一个里面装有液体(水,水银或洒精等)的U型玻璃管或有机玻璃管,固定在一块板面上,板面上有标有刻度的标尺。可测小于0.1Mpa压力的正、负压力和压差.其工作原理是:当U型管压力计没有与测压点连通前,U型玻璃管内两侧的液面在零刻度线处相平。当U型管的一端与测压点连通后,U型管内的液面会发生变化。若与测压点连通一侧的液面下降,说明测压点处的压力为正压,反之则为负压。压力大小可由下式计算:P=hρg .式中:P为压力数值,h为两侧的液面差值,ρ为工作液的密度,g为重力加速度.若U型管压力计的两端分别连通两个测压点,还可测量两个测压点之间的差压.具体形式、尺寸、材料和安装方式可根据现场实际的复杂环境个性化制作以便更符合实际使用情况.
二、主要指标:
      测量范围0-15KPa 0-30KPa
     精度等级1.0级
三、工作环境条件:
     环境温度:-5--35℃
     相对湿度:≤85%
四、工作原理:
     U形压力计是一种液体压力计,它的基本原理是利用流体静力平衡原理,利用液体高度并有直接进行压力测量的仪表。真空计玻璃管二端必须平衡,玻璃管内径均匀,一边玻璃管顶端封闭,并始终保持一定的真空度。管内装有工作介质---高纯度水银,真空计的铜接头与被测设备相连接,设备内的压力由真空泵排气后,看真空计玻璃管内的水银柱端面高度差对照刻度板,直接读出压力(两端读数相加之和即为真空度)。
五、安装使用说明:
     将U形压力计垂直安装在设备上,用户可购¢6.5mm紫铜管与真空计上端的紫铜管焊接,另一端与真空阀门焊接,焊接时请注意以下事项:
    1、温度不要过高,以防止铜接头变形,影响密封性能。
    2、铜管必须清洗,有条件可用乙醚,不能用油类清洗。
    3、焊接质量,必须焊二层,不能漏气。
    4、“O”型圈拆卸要小心,安装时注意平均。
     抽真空时必须关紧真空阀门,等真空泵运转后才慢慢打开真空阀门,以防一下子抽气,把真空中的水银抽出不能使用,停机时同样先关真空阀门,以防大气压强烈进入真空计玻璃管内而击碎玻璃管。
   真空计玻璃管后面装有铝质刻度板,刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好,用户不必再调整。玻璃管内的介质---水银容易流出,装拆时将真空计垂直携手拆装,如发现“0”型圈拉毛缺损,应及时更换新的“0”型圈。
五、规格型号:

U型压力计有以下几种规格:
规格Pa
大量度标准大气压
规格Pa
大量度标准大气压
±500  0-1000
0.13
±4000  0-8000
1.50
±100  0-2000
0.26
±5000  0-10000
1.31
±1500 0-3000
0.39
±6000  0-12000
1.57
±2000 0-4000
0.52
±8000  0-16000
2.10
±2500  0-5000
0.65
±10000  0-20000
2.62
±3000  0-6000
0.78
±15000  0-30000
3.93

六、使用说明及注意事项:
     U型压力计使用说明:
    1.U型压力计供测量气体或蒸汽流体的压力和压力差用。
    2.1 mmH2O等于9.80665Pa 1mmHg等于133.3224Pa
    3.U型液体压力计,按其大量度有以下几种规格
    4.1kPa=1000Pa=102mm 标尺小分度格为10Pa 0位在下面的两个读数相减,0位在中间的两个读数相加。
   U型压力计使用注意事项:
    1.测量前必须注意压力计的大量度应大于或等于被测压力,以防工作液冲出玻璃管口。
    2.必须保持玻璃管内壁及工作液的纯洁纯净,不用时,应用纱布或其他遮盖物遮住管口,以免影响测定位的。
七、产品照片:
    U型管真空压力计木板底座

木板底座

undefinedundefinedundefined
undefinedundefinedundefined
undefinedundefined
现场安装
undefinedundefined


undefined

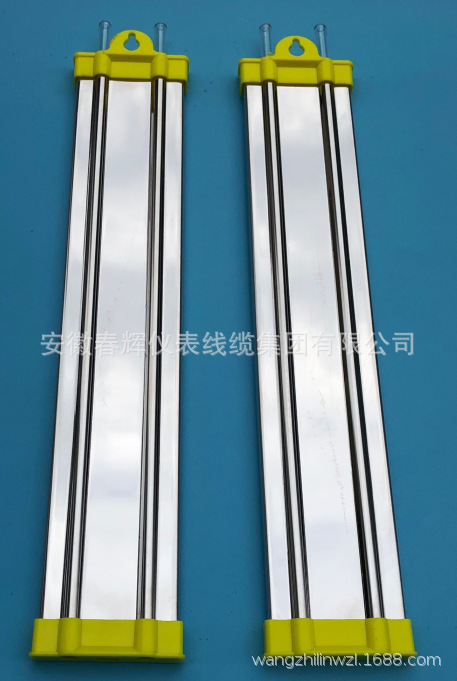

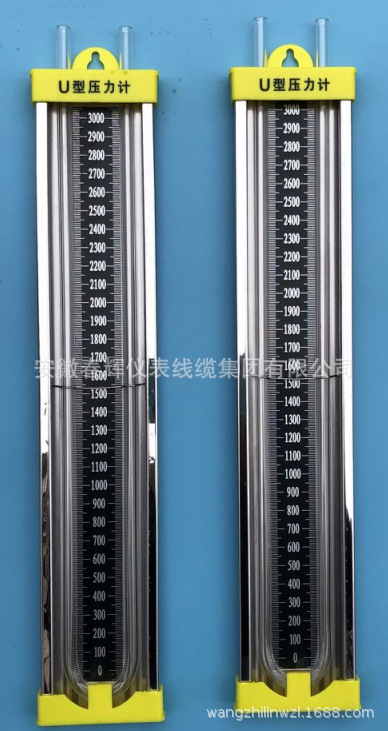

U型管真空压力计铝合金底座



 undefinedundefined

undefinedundefined

undefinedundefined

undefinedundefined

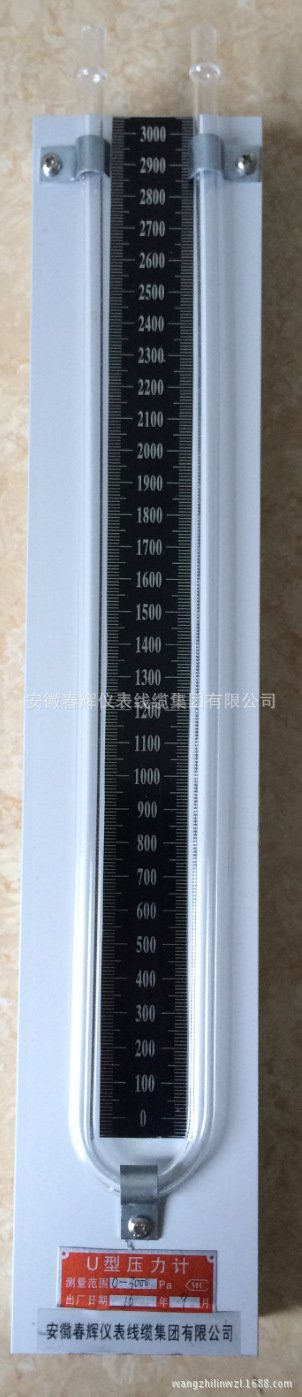

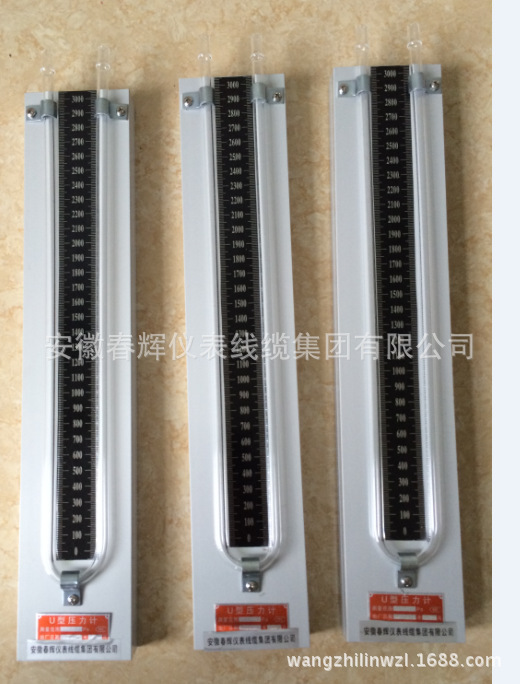

春辉0-3000PA

春辉0-3000PA-2

undefined
undefinedundefined

undefined

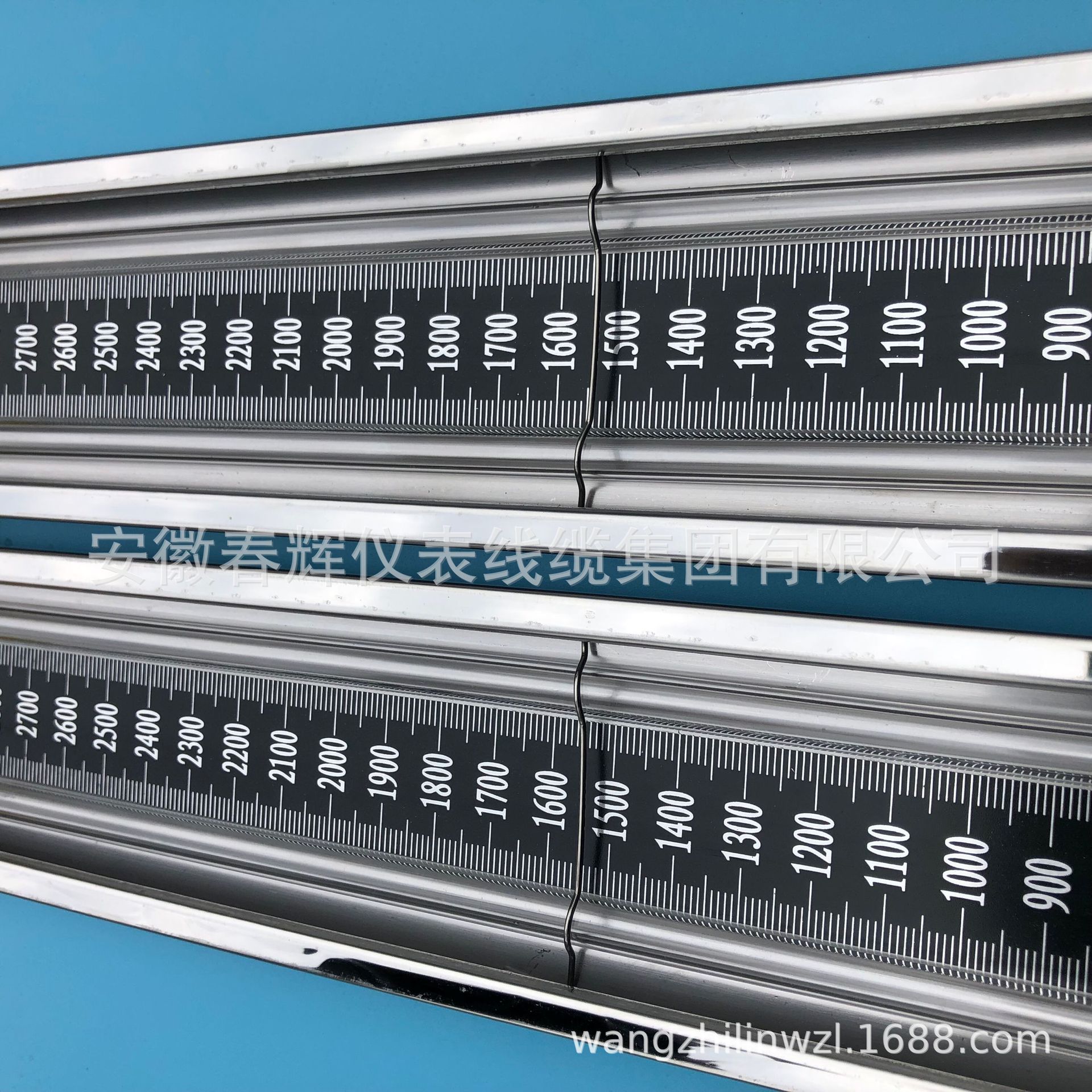

不锈钢
undefinedundefined
undefined
undefined
