平衡容器

一、概述：
      平衡容器 FP系列 单/双室平衡容器属差压式液位计.其原理是将液位的高度变化转换成与之相对应的差压变化来测量液位的,在测量开口或低压容器的液位时常采用单室平衡容器,测量锅炉汽包水位时常采用双层平衡器。平衡容器常与水位指示器或差压变送器配套使用，可以在锅炉启、停过程中及正常运行情况下，对汽包水位进行监控，并对外输出与水位变化相对应的差压信号，锅炉的运行。平衡容器由正压补偿管、负压管、水杯、滤头等组成,其安装连接方式有螺纹连接和法兰连接,使用时可根据实际情况灵活选取,并可根据实际工况加工定制.
 二、用途与特点：
      平衡容器与水位指示器或差压变送器配套使用，可以在锅炉启动、停炉过程中及正常运行情况下反映气泡内质量（重量）水位。
三、平衡容器结构及安装图：




现场安装照片


四、规格型号及参数：

      注:法兰标准可采用HG20592-20635-97.JIS.ANSI等标准,也可不用法兰,直接用焊管连接.
五、安装注意事项：
    1、锅炉汽包引出的水汽管中心距应与平衡容器相同；
    2、平衡容器与锅炉汽包的压力等级应相同；
    3、平衡容器与锅炉汽包连接法兰尺寸或焊接各接口管规格应对应；
    4、注意：本平衡容器安装前对锅炉管道进行 气吹，防止杂质进入平衡容器，而发生严重事故。
    5、将平衡容器的汽水接口分别与汽包隔绝阀门外侧焊接，其垂直安装。由于双室平衡容器较重，所以底部需用槽钢支撑，且支撑面应光滑。以防止设备因热力膨胀产生位移而损坏。
    6、双室平衡容器的疏水管应单独引至汽包水循环快的下降管（靠近疏水管处加装截止阀），其垂直长度应大于10 m，以平衡容器内无水而又不至于抽空。如发生抽空现象时关小截止阀的开度。该管路不做保温。
    7、双室平衡容器的正负压取压管路应在水平方向引出1m后向下敷设，以取压管内的水温等于环境温度。
    8、安装完毕后，各汽水取样管、取样阀门、连通管、筒体应做保温处理，筒体顶部不做保温。
    9、引到差压变送器的两根导压管路应平行敷设，共同保温，并根据现场需要加伴热防冻。加蒸汽伴热管时应与导压管隔离。以防导压管内水汽化影响测量效果。

单室平衡容器

不锈钢

碳钢

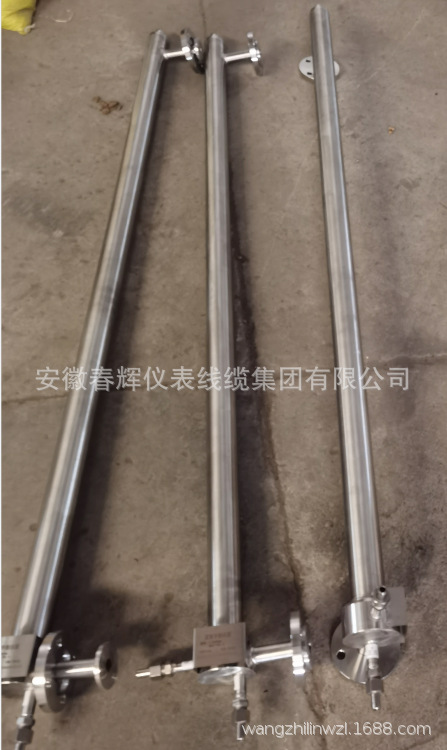

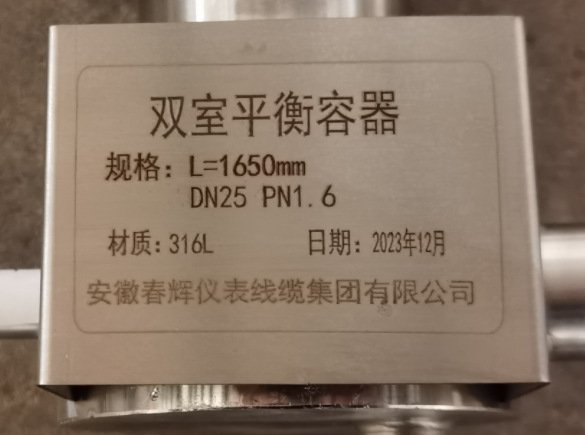

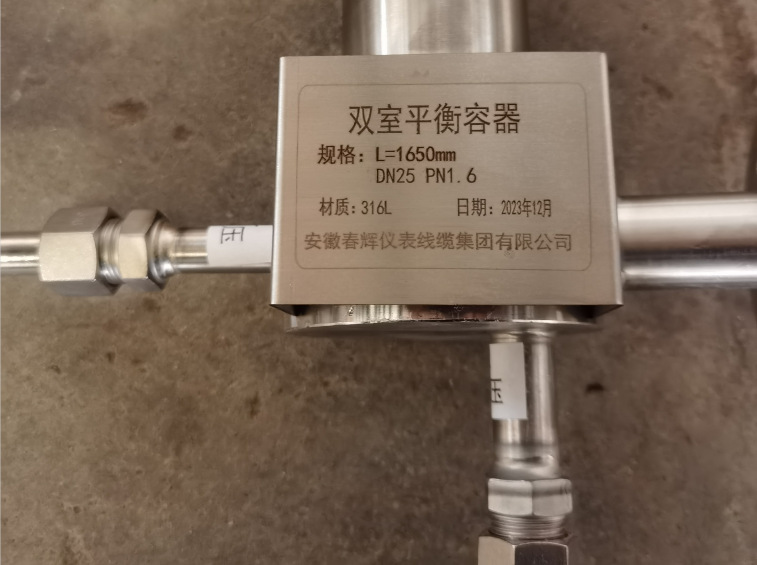

双室平衡容器碳钢材质的

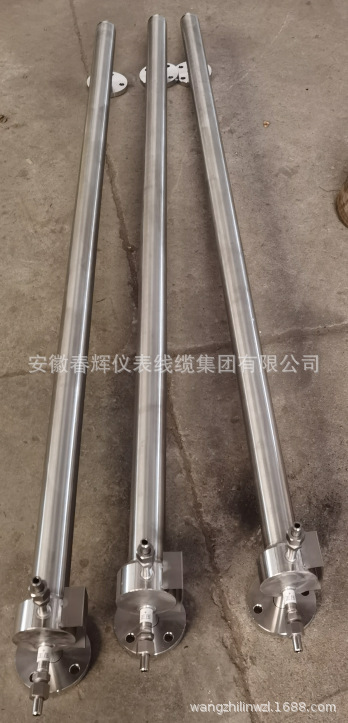

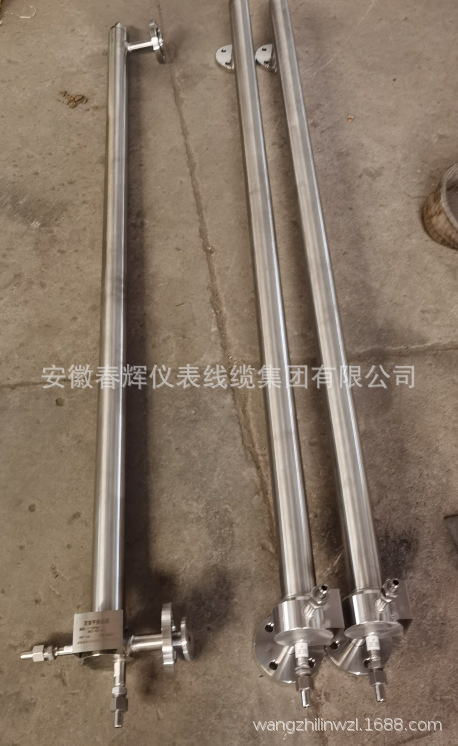

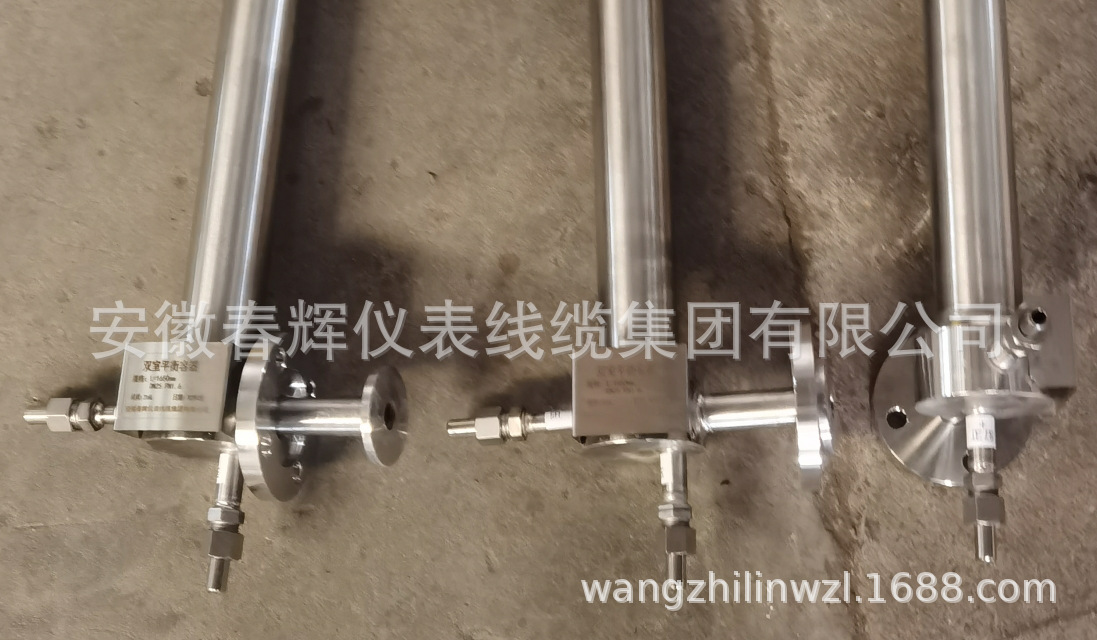

双室平衡容器安装现场图



单室平衡容器安装现场图

双室平衡容器安装现场图



单室平衡容器安装现场图

带补偿式平衡容器
