产品名称: 单相恒功率电热带
产品型号: RDP2-J3-10
产品展商: 春辉
简单介绍
单相恒功率电热带主要用于各处管道、仪表的防冻、保温,*高维持温度150℃,可用于工厂一区、二区爆炸性气体场合。本电热带适用于管道、阀门、泵体的伴热、防冻和保温或维持仪表管线的工艺温度.恒功率电热带与高值PTC电热带内部结构完全相同,所不同之处在于其发热材料,是采用镍铬合金,功率不随温度变化而改变.


单相恒功率电热带的详细介绍

一、概述:
      单相恒功率电热带主要用于各处管道、仪表的防冻、保温,*高维持温度150℃,可用于工厂一区、二区爆炸性气体场合。本电热带适用于管道、阀门、泵体的伴热、防冻和保温或维持仪表管线的工艺温度.恒功率电热带与高值PTC电热带内部结构完全相同,所不同之处在于其发热材料,是采用镍铬合金,功率不随温度变化而改变.
(1)在正常情况下连续流动的低凝固管线使用,可避免介质因停止流动而凝固。
(2)需要严格控制作业温度的液体管线的伴热和保温。
(3)寒冻地区自来水管线及阀门的防冻,排水管抽水管和冷凝管路的防冻。
(4)海洋平台管道的防冻。
(5)一般管线和仪表的伴热保温。
(6)井口采油竖井伴热(取代水护套),污水井伴热。
(7)机场跑道防冰雪封冻。
(8)混凝土制品的防冻养护。
二、规格技术参数:


参数/规格 标称功率W/m(10℃) 额定电压(V) 耐温等级(℃) 工作温度(℃) *高维持温度(℃) *大使用长度(米根) *小弯曲半径 结构
凯装 防腐

RDP2-J3-10 10 220 205 ≤205 125 220 24 30








RDP2-J3-20 20 110 165
RDP2-J3-30 30 95 120 26 34
RDP2-J3-40 40 75 80




RDP2-J4-25 25 220 260 ≤260 195 140 26 36
RDP2-J4-35 35 180 90 30 34
RDP2-J4-45 45 165 65

RDP3-J3-30 30 380 205 ≤205 125 260 24 30
RDP3-J3-40 40 105 200 26 34
RDP3-J3-50 50 85 130




RDP3-J4-35 35 380 260 ≤260 195 220 26 34
RDP3-J4-45 45 180 160 30 40
RDP3-J4-55 55 165 120

说明
1、本产品能任意剪切,适用与中小管径有分枝的管道

三、产品结构与工作原理:
电源母线为二根平行绝缘铜线,在内绝缘层上缠绕电热丝,并将电热丝每隔一定距离(即“发热切长”)与母线连接,形成连续并联电阻。母线通电后,各并联电阻发热,因而形成一条连续的加热带。
四、产品特点:
1、恒功率电热带单位长度的发热量恒定,使用的电热带越长,输出的总功率越大。该电热带在现场能按实际需要长度任意剪切。此外具有柔软性,可以方便地紧贴管道表面敷设。电热带外层的编织层不仅起着传热和散热作用,提高电热带的整体强度,同时还能作为安全接地线
     恒功率电热带亦称并联式电热带
1、工作原理: 电源母线为二根平行绝缘铜线,在绝缘层中间缠绕电热丝,并将该电热丝每隔一定距离(即“发热节长”)与母线连接,形成连续并联电阻。母线通电后,各并联电阻发热,因而形成一条连续的加热带。
2、产品规格及主要技术指标:
常态绝缘电阻:≥50mΩhm
介电强度:-2500V 50HZ/min
绝缘层材料:F46
电热带*高耐温:205℃
防爆标志:eдT3
防爆合格证证号:289202
供货长度:*长200m,电短20m
3.防爆说明:
该单相恒功率电热带按GB3836.1-83和GB3836-83即爆炸性环境用防爆电器设备“通用要求”和“增安型电器设备e"要求设计制造。防爆等级“eдT3"产品具有不延燃性,并通过密闭式电热器要求的试验,与增安型电器附件配套后,适用于不受外力直接冲击的工厂一区,二区爆炸性气体混合物T组场所使用。该产品通过国家法定防爆机构的防爆检验,防爆合格证号:289202
四、型号说明:
RDP2-J4型高温恒功率电热带
RDP2-J4型高温恒功率电热带,其工作原理及产品结构与RDP2-J3型恒功率电热带相同,所不同是其绝缘材料采用了耐高防水玻璃纤维和耐高温于F46的PFA氟塑料,因此能用于温度达260℃的场所进行热保温,以维持一定的伸质浊度,它尤其适合沥青、重粘油管线伴热,其流体维持温度可达180℃-250℃,该产品可用于非爆场合和工厂一区,二区爆炸气体T3组场所。
1、型号含义:每米功率为40W加强型单相高温电热带
2、产品规格及主要技术指标:电热带*高耐温260℃
RDP3-J3型三相恒功率电热带
三相恒功率热带
一、概述:
  三相恒功率热带和单相恒功率电热带的原理基本相同,不同之外是单相带采用单相供电,三相带采用三相三角形供电。三相带除有单相电热带的特点外,特别适用于长距离、大口径管道的伴热和保温。
二、工作原理:
三根平行绝缘铜绞线为电源母线,在内护套绝缘层外缠绕电热丝,并将该电热丝每隔一定距离(即“发热节长”)分别依次与电源母线AB-BC-CA-AB......反复循环连接,在每三相间形甩连续并联电阻。当线母通以三相电后,各并联电阻同时发热,因而形成一条连续三相电的加热带。
三、产品规格及主要技术指标:
常态绝缘电阻≥50mΩ/每百米
绝缘层材料:F46电热带*高耐温:250℃
供货长度:*长:500M*短:50M
介质强度:-2500V 50HZ/min
防爆标志:e ⅡT3防爆合格证号:289202
DXW/PZ/J 型自限式电热带

自限式电热带
一、型号含义:
例: DXW-PZ/J表示:绝缘材料为PTC复合性,额定工作电压为220V、20℃时每米输出功率20W的自限工电热带。二、工作原理:
     两根铜绞线为电源母线,在母线周围挤塑一层有正温系数特性的自限发热芯料,当接通电源后,电源横向通过芯料,形成了一个连续的并联加热体。本电热带发热芯料采用经特种工艺处理的温度记忆导电分子。当电流通过网络导电分子时,产生热量。在冷态时,电流易于通过,产生大量热能。随着温度升高,基体膨胀,导电分子减低了网络密度,切断了大部分通路,电流减少,发热量随之减少,由此,达到自动控制温度目的,使加热基本超于热平衡。当温度下降,温度记忆导电分子再次收缩,结果,原先切断的电路有恢复接通,电流再次增大,热量输出增加。这种特性称之谓:“温度自限式特性”,“自限式电热带”名称由此而产生。
三、产品规格及主要技术指标:
1、产品规格:DXW-PZ/J自限式电热带
2、工作电压:~220V
3、抗电强度:2.5kv/m(20℃)
4、电热带*高耐温:150℃
5、额定发热量:20W/m(20℃)
6、防爆等级:“eⅡT3”防爆合格证证号:289202
DXW型自限式电热带单位长度上功率相等,它的功率不随总功率愈大。在现场它任意切割。该产品的“自限性能在”电热带的整根长度中处出存在,因而能有效在保证管道的热稳定性。同时,自限式点热带即使是互相交驻,也不会产生过热烧坏点热带。它可用于30℃以下会质管道伴热保温。自限式电热带和PTC材料的启动电流性能有些相似:在接通电源的瞬间会产生较大启动电流,该电流随着通电时间的延长逐渐变小,一般持续数秒后可降到额定值。由于电热带一般都是直接启动,所以DXW-PZ/J型自限式电热带*大使用长度100-200m。安装电带应与控制电器配套使用,控制电器一般有过载、短路、接地、漏电保护和温度保护。自限式电热带能用于解决介温度低于30℃的管道、阀门、泵体的防冷冻和保温,对于维持仪表管线的工艺温度尤为适用。

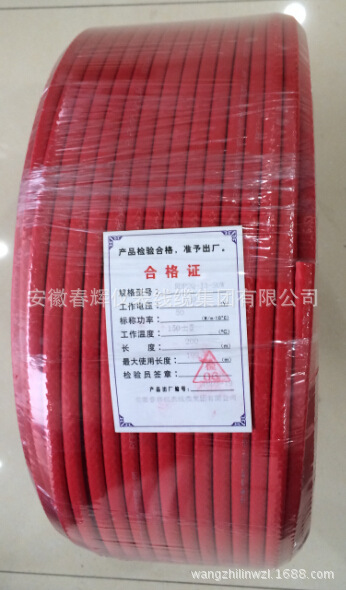

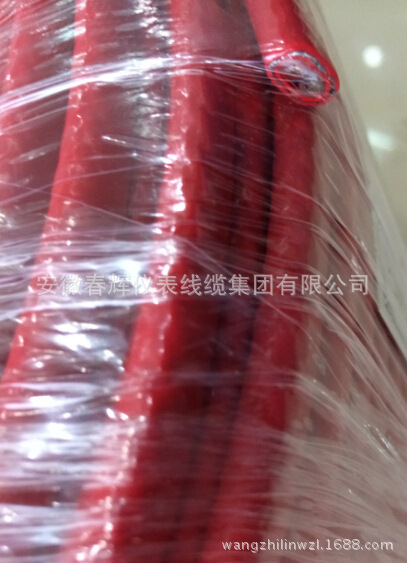

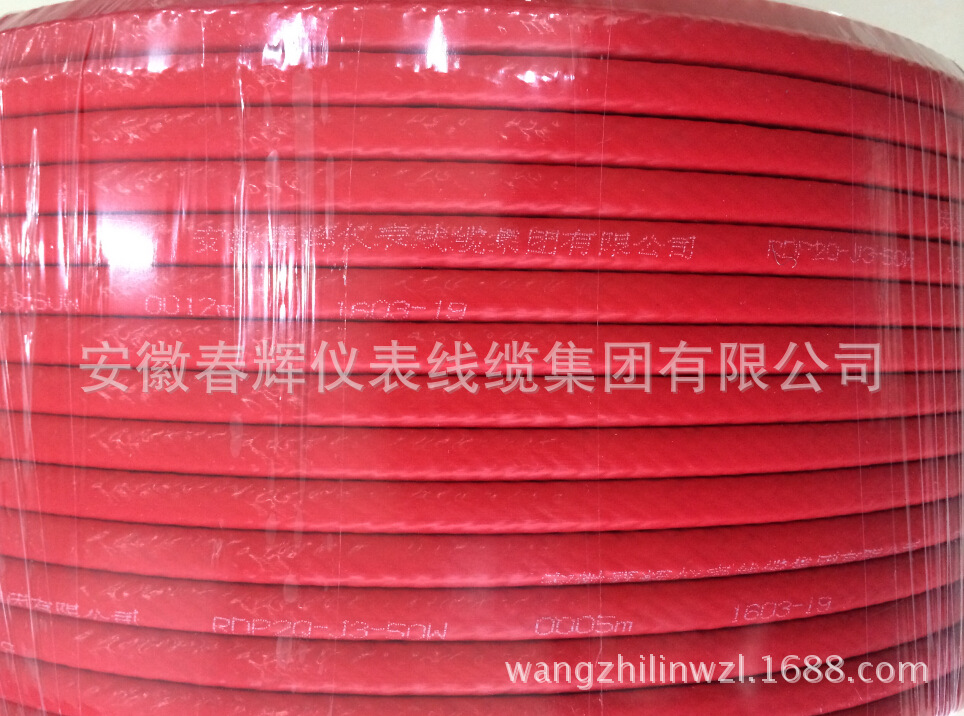

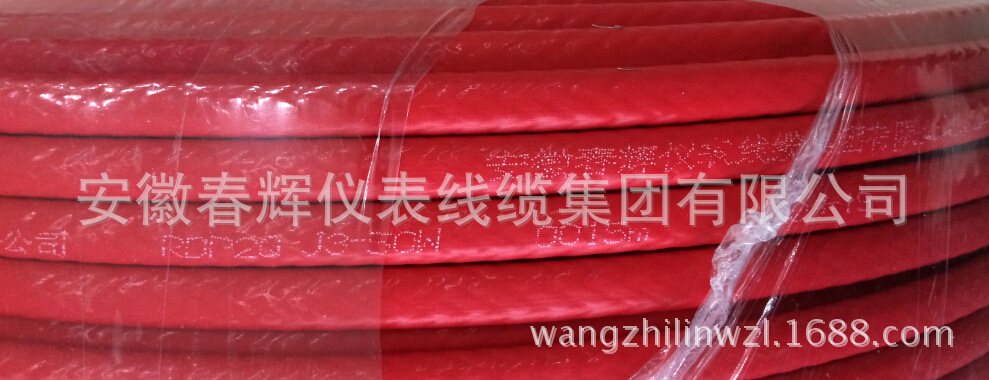

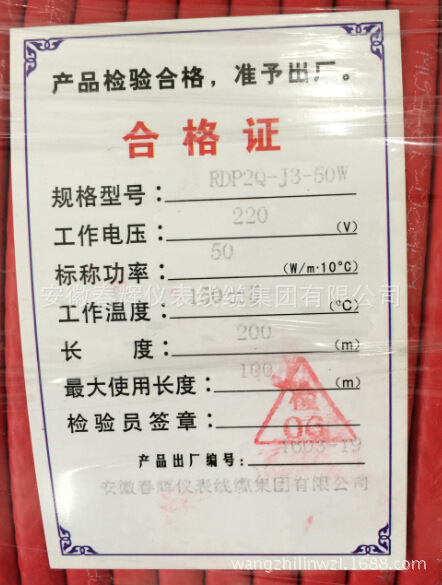

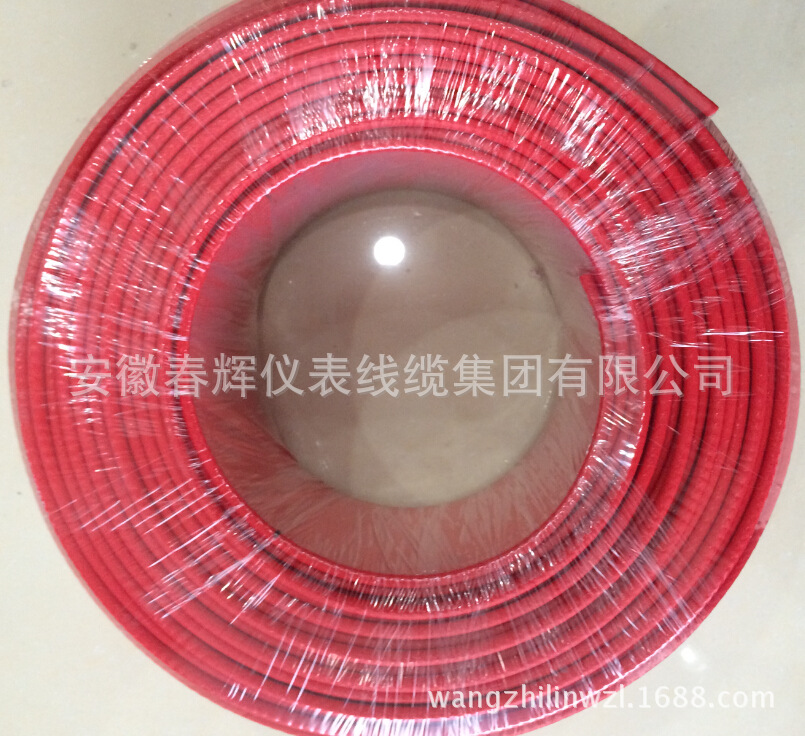

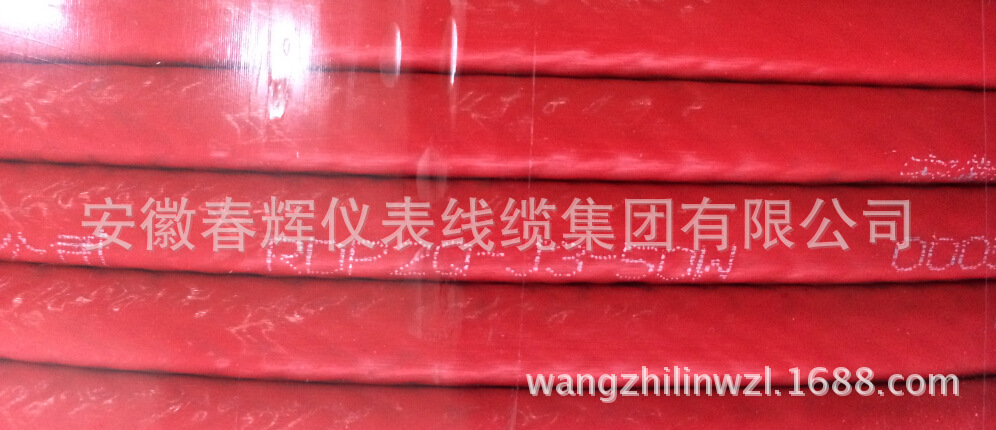

RDP2Q-J3-50W产品照片:

RDP2Q-J3-50W-aundefined
RDP2Q-J3-50W-b
undefined

undefined

undefined

undefined
