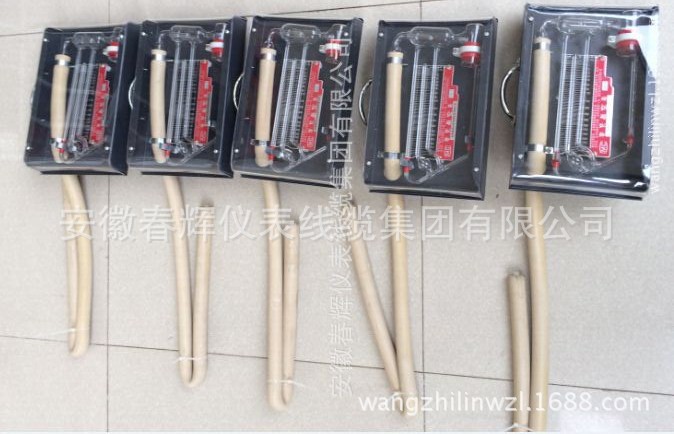

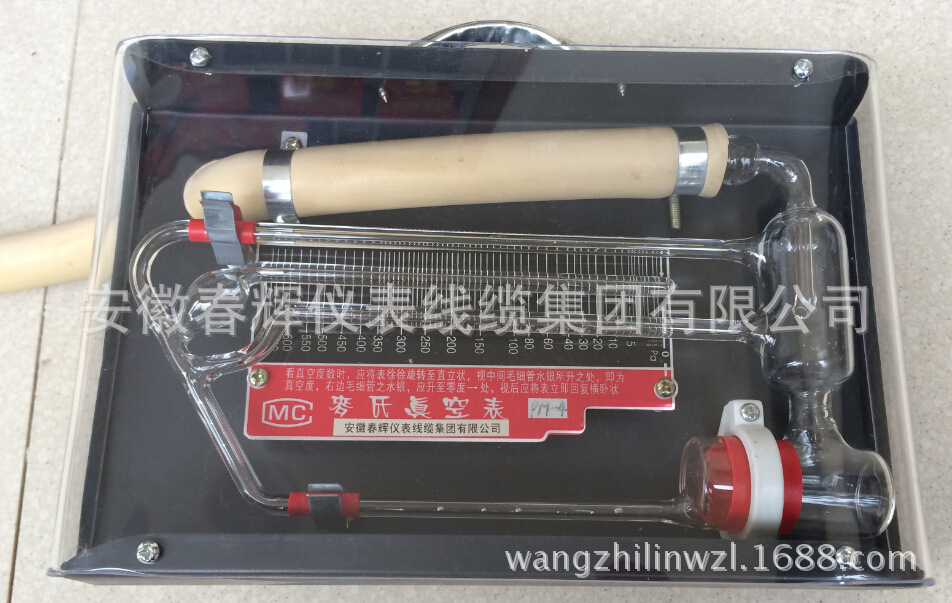

产品名称: 麦氏真空表
产品型号: PM-4
产品展商: 春辉
简单介绍
麦氏真空表又名麦克劳真空计(也叫转动式压缩真空计),是根据理想等温压缩的波义耳--马略特定律设计而成。由于它可以通过本身的参数,直接算得压强值,所以它除了进行压强测量外,还可以作为真空计用来校验一些相对真空计(如:座式压缩真空计就是其中的一种),故被用于工业、、、医药、制冷等真空度测量工作之中。


麦氏真空表的详细介绍

一、原理和用途:
1、麦氏真空表又名麦克劳真空计(也叫转动式压缩真空计),PM-4型转动式麦氏真空表,是根据理想等温压缩的波义耳--马略特定律设计而成。由于它可以通过本身的参数,直接算得压强值,所以它除了进行压强测量外,还可以作为真空计用来校验一些相对真空计(如:座式压缩真空计就是其中的一种),故被用于工业、、、医药、制冷等真空度测量工作之中。
2、我公司生产的组合式麦氏真空表,它包含了PM-3和PM-4型的使用测量范围,分200Pa----10000Pa和0.1Pa---350Pa二阶段进行,盖过了原有的产品,目前本公司主要以生产PM-3型为主,它的精度比传统的PM-4型要高,体积也较小。
PM-4型转动式麦氏真空表01-650Pa,该产品条件限制较少,适用量, 普通适用于工矿企业、电力,… 等测试真空度。 空调溴化锂制冷机组。
二、指标:
型号       测量范围                                   精度误差                                 采用的标准
PM-2     10kPa-0.2kPa 350Pa-0.1Pa    U型计为2.5级麦氏计为±40%    JJG540-88  Q/SSUPC01-2001
PM-3     650Pa-0.1Pa                           ±40%                                    Q/SSUPC01-2001
PM-4     650Pa-0.1Pa                           -50%-80%                            Q/SSUPC01-2001

型号 测量范围 精度误差 采用的标准
PM-2 10kPa-0.2kPa 350Pa-0.1Pa U型计为2.5级麦氏计为±40% JJG540-88
Q/SSUPC01-2001
PM-3 650Pa-0.1Pa ±40% Q/SSUPC01-2001
PM-4 650Pa-0.1Pa -50%-80% Q/SSUPC01-2001

三、维护和保养:
1、运输及使用时必须严防倒置平卧,以防水银倒回真空像皮管内或水银珠进入中间闭管毛细管内堵塞毛细管,影响测量精度。因此在每次使用前必须先将真空橡皮管竖直,以使水银能流回真空计玻璃管内。
2、在测量时即真空表为直立状态,严禁将任何气体强烈地冲入真空系统,以免冲击玻璃管致使击碎玻璃管。
3 、真空计内工作汞已经经过化学物理方法处理,有一定的清洁性。因长期使用等原因而引起的水银氧化污染会直接影响测量精度,应及时送往修理,经检验合格后方可使用。
4、真空计在测量结束后,应用夹子将真空橡皮管夹紧使用之与真空系统气体隔离。这样能保持真空计内水银清洁,也能避免真空计被取下分离时,大气强烈冲击真空计使其破碎。如不将真空计取下,应在机械真空泵停止后,一定要将机械泵与真空系统气路断开,并将机械泵内放入大气以免机械泵油返入真空系统及真空计受到油的污染。
四、使用方法:
      1、在抽气管内塞入的钢针及橡皮头均是用于防止真空计在运输中水银流失用的,请在真空计安置之后,与真空系统相连时再作抽出(请别丢弃,以后送维修时,还要塞紧后寄回)。
2、对于您选择的挂壁或带杠杆式的真空计,采用罗栓作固定的安装时必须真空计与水平面的垂直度,采用支撑式或带杠杆的请将三根支撑杆一一拧上(杠杆式的在左侧还配有一根平衡杆),选择一个适合摆放支撑真空计的平台面,安置好真空计。
3、测量真空度时(A)以旋转手轮进行测量时,从真空计上方看手轮,顺时针旋转的是水银,旋转进度必须缓慢,当抽气管(也称比较管)中汞面升到SET设定处,再看右侧测量管中的汞面位置,其相对应的读数,即为系统的真空度,(B)以杠杆式测量的,左手按住平衡杆,右手将杠杆扳出并向下匀速掀下,让抽气管中汞面升至SET设定处,(在极限真空时,汞面升到SET设定处时,杠杆会自动地停留在这个位置),再看右侧真空度数。(C)对于PM-6型真空计的读数,低真空的测量方式与A,B两种一样,左侧粗真空的测量方法是让右侧测量管中的汞面升到测量管下端的“0”位线,然后再看左侧比较管中的汞面所对应的读数,即为系统的粗真空度。
4、如果你的被测真空系统达不到5PA以上的低真空度时,请选择壹台能抽到0.1PA以上的2X或2XZ型的真空泵对真空计单独进行一次真空排气,当真空计能显示出5PA的以上真空度数时,再让真空计与被检测的真空系统进行相互联接,若采用真空橡胶管相连的请将胶管的长度缩短到50公分以内,当然,若真空计与真空系统配套的话,好先用¢6MM的紫铜管与真空计铜接嘴相互焊接,与真空系统之间配置一个可以控制的阀门,它对真空计的使用来说,会得到更好的保障。
5、测量完毕后,应及时关闭真空计与测量系统之间的阀门,将手轮退回到拧不动为止,把杠杆退还到超始位置即可。
6、以下几种情况会造成真空计测量不准确(1)真空计的摇晃和倾斜;(2)未作高真空处理;(3)进入液体和灰尘;(4)水银严重氧化;(5)橡胶内胆破裂漏气。
      7、在使用之前,先将真空排气管向上拎起,让真空表放在下面,以防在运输过程中玻管内的水银珠滑入排气管内。然后拉起橡皮塞,在排气管口内壁上涂上蓖麻油或真空油脂直接连接到被测真空系统的接口上,开启机械真空泵约3-5分钟,然后再缓慢打开连接真空表外的真空阀门,这时仪表进入工作状态。
8、倘若真空系统的真空度为粗真空时,对来说,那么正好看右边U型真空计压力,其读数值是看两个水银珠所指的刻度数值相加之和,当真空度低于0.2KPa(即200Pa)时,两个水银柱端面基本处于平行,则要看左侧的真空表了,其操作方法与原麦氏真空表一样(表面印刷所示)。
提示:在开箱安装之前,切勿随意旋转底部的手轮或揿压杠杆,以免造成水银的溢出!
