产品名称: 高压扁电缆
产品型号: GKFB-3*35+3*16/3
产品展商: 春辉
简单介绍
高压扁电缆产品适用于额定电压8.7/10kV及以下露天重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套 扁平软电缆


高压扁电缆的详细介绍

一、用途
高压扁电缆,港口用扁型橡套软电缆,煤场斗轮机用6KV,10KV 港口用扁型橡套软电缆10KV 港口用扁型橡套软电缆为额定电压6KV,10KV移动配电装置及港口起重运输机械用铜芯橡皮绝缘橡皮护套扁型软电缆。
    高压扁电缆产品适用于额定电压8.7/10kV及以下露天重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套 扁平软电缆。

二、型号名称:
型号 名称 用途
GKFB-10V
GKFB-6KV
港口用10KV,6KV扁型橡套软电缆 额定电压10KV,6KV移动配电装置及港口起重运输机械及类似设备的电源连接
三、技术参数:
       线芯长期允许工作温度为85℃。
       电缆导体*高额定温度为90℃。
      短路时(*长持续时间不超过5秒)电缆导体的*高温度不超过250℃。
      电缆允许*低环境温度:UGEFP型:—15℃;UGEFHP型:—33℃。
     电缆允许*小弯曲半径:用于固定设备时为6D;以自由活动方式连接时为10D;用电缆盘收放时为12D;用转向导轮时为15D(其中D为电缆直径)。

型号 芯数×标称截面(mm2 导体结构 平均外形尺寸(mm) 20 ℃导体外形电阻≤ (Ω/km) 参考重量(kg/km)
铜芯 镀锡铜芯
GKFB-10KV 3×16+3×16/3 126/0.04 (70-75)×(31-33) 1.21 1.24 3700
3×25+3×16/3 196/0.40 (76-81)×(33-35) 0.780 0.795 4300
3×35+3×16/3 276/0.40 (79-84)×(34-36) 0.554 0.565 4800
GKFB-6KV 3×16+3×16/3 126/0.04 (62-64)×(27-28) 1.21 1.24 2815
3×25+3×16/3 196/0.40 (66-69)×(29-31) 0.780 0.795 4100
3×35+3×16/3 276/0.40 (70-73)×(30-33) 0.554 0.565 4750
3×50+3×16/3 396/0.40 (76-79)×(32-35) 0.386 0.393 6300
3×70+3×25/3 360/0.50 (82-85)×(34-37) 0.272 0.277 7380
3×95+3×35/3 475/0.50 (88-92)×(36-39) 0.206 0.210 7800
3×120+3×35/3 608/0.50 (96.5-100)×(39-41) 0.161 0.164 9500




undefinedundefinedundefined

1KV三芯扁电缆带屏蔽加8芯控制电缆加1芯射频电缆
undefined

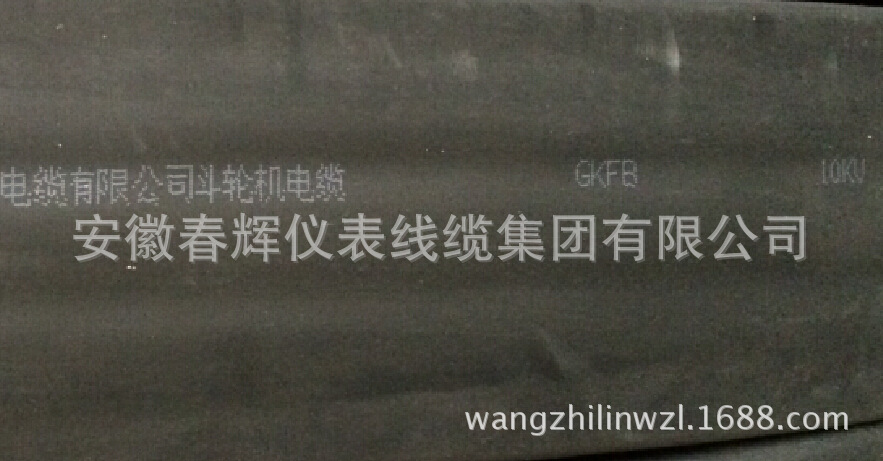

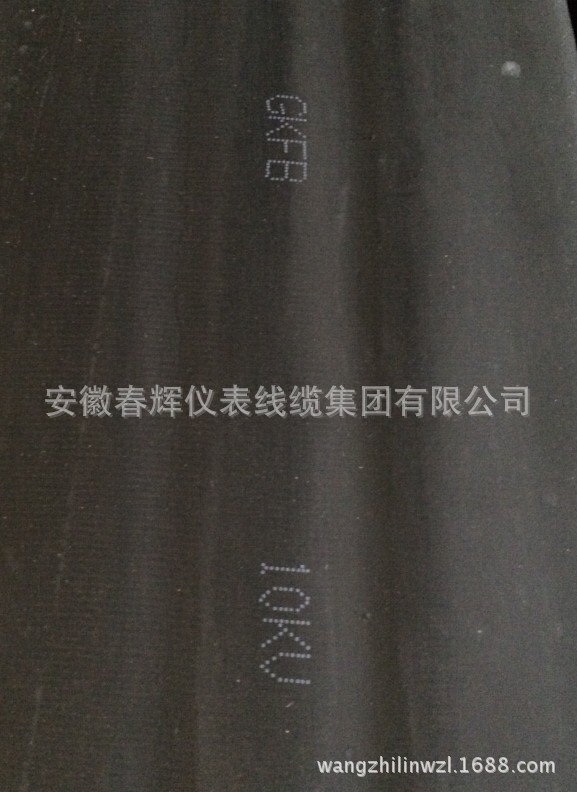

10KV高压扁电缆 导体带加强钢丝  耐高温耐高压
undefined

undefined



undefined

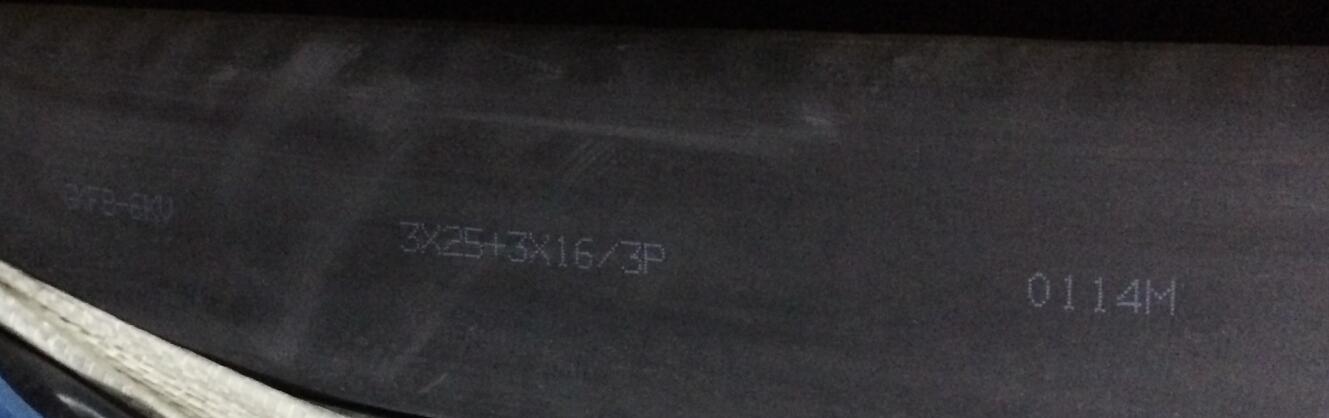

GKFB-3*25+3*16/3P

undefined

undefined

undefined

undefined

undefined
undefinedundefined

undefined

undefined

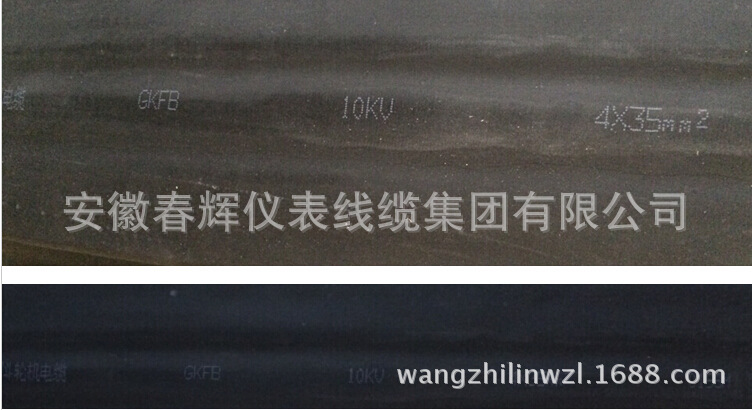

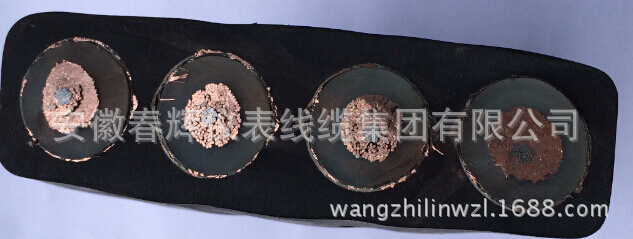

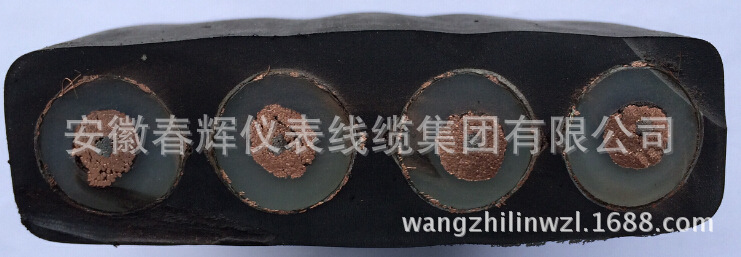

10KV高压扁电缆线芯带加强钢丝 GKFB-10KV -4*35

undefined
undefined
undefined

undefined
undefined
undefined

undefined

undefined

undefined

undefined

undefined
undefined
10KV三芯扁电缆带控制电缆
undefined

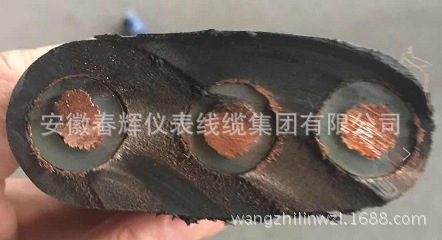

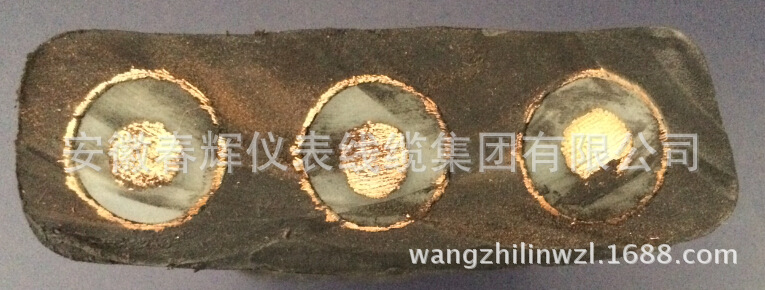

10KV三芯扁电缆
