产品名称: 电接点双金属温度计
产品型号: WSSX-301 WSSX-411 WSSX-511
产品展商: 春辉
简单介绍
电接点双金属温度计 电接点双金属温度计带有电接触点装置----即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点随着温度的变化而转动,当其与定触点接触或断开的瞬间,使电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。


电接点双金属温度计 的详细介绍


 一、概述:
    电接点双金属温度计带有电接触点装置----即机械电接点。当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及动触点随着温度的变化而转动,当其与定触点接触或断开的瞬间,使电路系统中的继电器及接触器动作,以达到控制和报警的目的。它可测量
-80500范围内的液体、蒸汽和气体介质温度。
   电接点双金属温度计应用于生产现场,对工作温度需要控制和报警功能。可直接测量生产过程过中的气体。液体及各种介质的实际温度。其原理是温度的变化使指针偏转而带动触点的位移而产生接触和断开的动作。终带动过程继电器动作。而自动控制或声、光、电报警。

二、参数:

      度:±1.5%
      时间常数:不大于40s
     保护管耐压:6.3MPa
     电接点额定功率:20VA(无感负载)
     大工作电流:1A
     持续电流:0.6A
     大工作电压:380VAC,220VDC
     仪表执行标准:JB/T8803-1998
     连接型式:可动内外螺纹  固定螺纹  法兰、无螺纹<套管>船用接头
螺纹规格:M27×2、M16×1.5、1/2″、3/4″、1″。

三、型号命名:
   1.命名




WSS

双金属温度计
  X   电接点结构
表盘公称直径 -4/5   Φ100/ф150
表盘形式 0   轴向(直型)
1   径向(角型)
8   万向(可调角型)
安装固定形式 0   无固定装置
1   可动外螺纹
2   可动内螺纹
3   固定螺纹
4   固定法兰
5   卡套螺纹
6   卡套法兰
保护形式 M   上下限
W   双上限
F   双下限
 2.型号
型号 公称直径
D(mm)
测量范围
分格值
插入长度
L(mm)
保护管直径
d(mm)
安装螺纹
mm
WSS-3□ 60 0-50
0-100
0-150
0-200
0-300
0-400
0-500
1
2
2
5
5
10
10
75;100;
150;200;
250;300;
400;500
6 M16×1.5
WSS-4□
WSSX-4□
100 10 M27×2
WSS-5□ 150
10



型号 外形尺寸mm
D H L L1 L2 L3 M
WSS-30 60 / 75;100;
150;200;
250;300

400;500;
62 12 16×1.5
WSS-31 46 60
WSS-32 44 55
WSS-40 100 / 72 16 27×2
WSS-41 46 94
WSS-42 44 82
WSS-48 58 64
WSS-50 150 / 72 16
WSS-51 46 112
WSS-52 44 82
WSS-58 58 64
WSSX-401 100 / 72 16 42 27×2
WSSX-411 46 94
WSSX-421 44 82
WSSX-481 58 64



型 号 测温范围℃ 精度等级 保护管材料 规 格 L(mm) 安装固定装置
WSSX-400
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
1.5
1Cr18Ni9Ti

304

316

316L

哈氏C-276

75
100
150
200
300
400
500
750
1000
无固定装置
WSSX-410
WSSX-480
WSSX-401 可动外螺纹
WSSX-411
WSSX-481
WSSX-402 可动内螺纹
WSSX-412
WSSX-482
WSSX-403 固定螺纹
WSSX-413
WSSX-483
WSSX-404 固定法兰
WSSX-414
WSSX-484
WSSX-405 卡套螺纹
WSSX-415
WSSX-485
WSSX-406 卡套法兰
WSSX-416
WSSX-486





型号
测温范围
精度等级
保护管材料
规格
安装固定装置
WSSX-400/500
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
75
100
150
200
300
400
500
750
1000
无固定装置
WSSX-401/501
WSSX-480/580
WSSX-401/501
可动外螺纹
WSSX-411/511
WSSX-481/581
WSSX-402/502
可动内螺纹
WSSX-412/512
WSSX-482/583
WSSX-403/503
固定螺纹
WSSX-413/513
WSSX-483/583
WSSX-404/504
固定法兰
WSSX-414/514
WSSX-484/584
WSSX-405/585
卡套螺纹
WSSX-415/515
WSSX-485/585
WSSX-406/506
卡套法兰
WSSX-416/516
WSSX-486/586
备注:形式可根据协议订货。
 四、电接点双金属温度计 WSSX接线图:

五、使用与订货须知:
      电接点双金属温度计使用用安装时保护管不可弯曲变形,保护管没入介质中长度不得小于100mm,测量大流量或强腐蚀介质时需加保护套管。
     订货时请说明名称、型号、测量范围、保护管长及安装螺纹

六、产品照片:

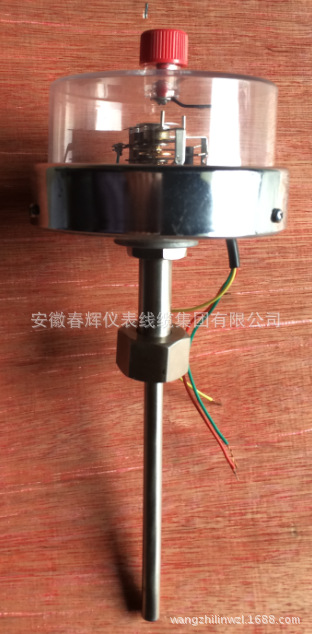

WSSX-403照片
undefined

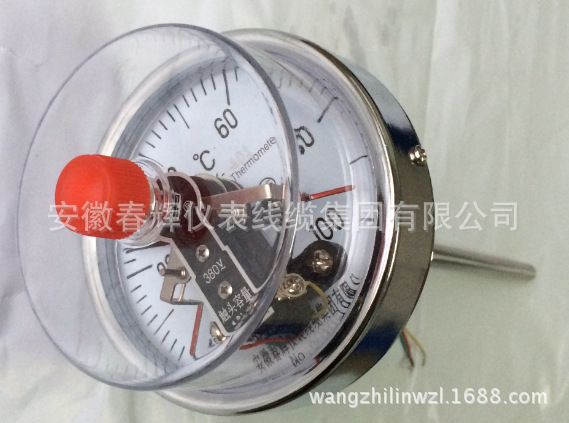

WSSX-401

undefined WSSX-401合格证
undefined

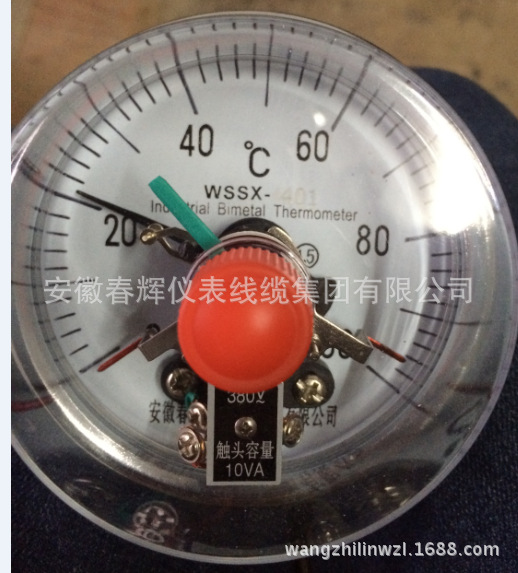

WSSX-401新式

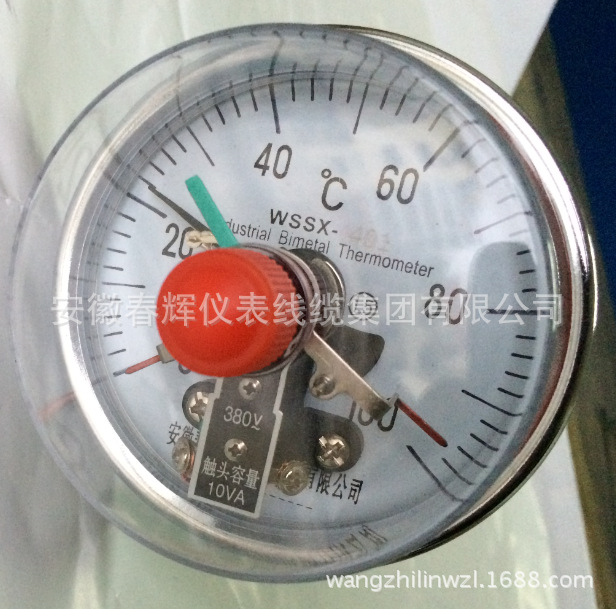

WSSX-401新undefined

WSSX-401新-1

undefined

undefined

undefinedundefined

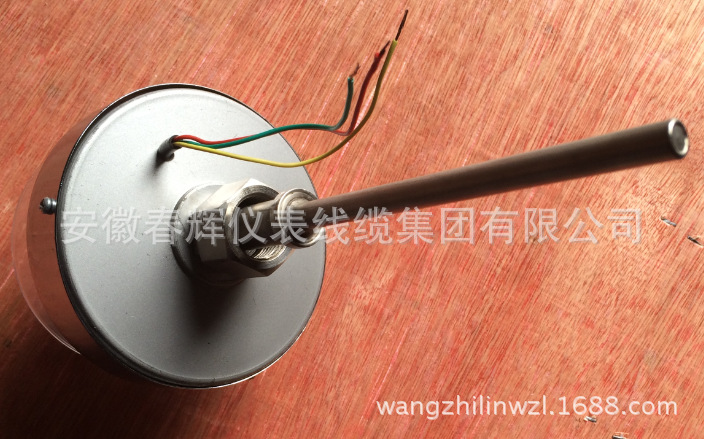

WSSX-402
undefined

undefined
