产品[

丁腈扁电缆

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 丁腈扁电缆
产品型号: YVFB YVFB-G
产品展商: 春辉
简单介绍
丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，电缆柔软性能好。


丁腈扁电缆的详细介绍

一、概述：
    丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，电缆柔软性能好。
绝缘和保护层材料采用丁聚物，电缆柔软特性和防腐、耐寒特性。
绝缘线芯分色，为敷设安装提供方便。
丁腈扁电缆可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件（YVFB-G型）。
二、丁腈扁电缆特点：
    柔软，尤耐弯折，往返移动，平稳不扭。
       室内户外，适应温度，酸碱油盐，均能防护。
       选材，工艺，性能，久。
三、丁腈扁电缆规格型号：
型号 名称 额定电压 主要用途 拉力大小于N
YFFB 丁腈聚氯乙烯绝缘及护套扁平软电缆 450/750V 主要用于起重、输送机、中小型挖掘机、装卸机 2000/100m
YFFB-F 丁腈聚氯乙烯绝缘及护套复合扁平软电缆 450/750V 主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等
YEFPB 乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆 3.6/6KV
YFFB-L 丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆 300/500V 主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL 丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆 300/500V 主要用于高层建筑物电梯的控制电缆
YFFB-FJL 丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆 300/500V 主要用于电梯的控制电缆

代号

代号含义

Y 移动
VF (扁平类用“FF”) 丁腈电缆系列
L 承拉(加钢丝)
B 扁电缆、扁平电缆
F 复合型
P 铜编织屏蔽
R 多股绞合导体

丁腈聚氯乙烯绝缘及护套扁平形软电缆
YVFB       (普通型)
YVFB-G      (加强型)
YVFBP      (屏蔽型)
YVFB-TH    (三防型)

型　　号
名　　　　　　　　　　　称
YVFB
丁腈绝缘和护套移动扁平软电缆
YVFBP
丁腈绝缘和护套铜编织屏蔽移动扁平软电缆
YVFB-G
丁腈绝缘和护套钢丝加强型移动扁平软电缆

型　　　号
额定电压（V）
芯数
标称截面mm2
YVFB
450/750 V
2-28
0.75-6
YVFBP
450/750 V
2-10
2.5-150
YVFB-G
450/750 V
2-28
0.75-150
四、丁腈扁电缆产品主要性能（符合Q/ZB01-2002）
    电缆额定工作电压交流450/750V及以下。
    电缆使用环境温度为-40℃～70℃。
    电缆较小弯曲半径为电缆小边长度的10倍。
    各截面导电线芯20℃直流电阻较大值（Romax）如下：（符合GB/T3956-1997）

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70

95

120

150

185

240

Romax
(Ω/km)

26.0

19.5

13.3

7.98

4.95

3.30

1.91

1.21

0.780

0.551

0.386

0.272

0.206

0.161

0.129

0.106

0.0801

 各截面绝缘线芯70℃绝缘电阻较小值（Rimin）如下：（符合GB5023-1997）

截面mm2

0.75

1

1.5

2.5

4

6

10

16

25

35

50

70～95

120～185

240

Romax(MΩ.m)

11

10

10

9

7

6

5.6

4.6

4.4

3.8

3.7

3.2

2.9

2.8

成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套较小抗拉强度10N/mm2，较小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸较小伸长率20%。
不同环境不同温度载流量校正系数（Ki）

℃

10

15

20

25

30

35

40

Ki

1.41

1.35

1.29

1.22

1.15

1.08

1.00

℃

45

50

55

60

65

70



Ki

0.91

0.82

0.71

0.58

0.41

0.18

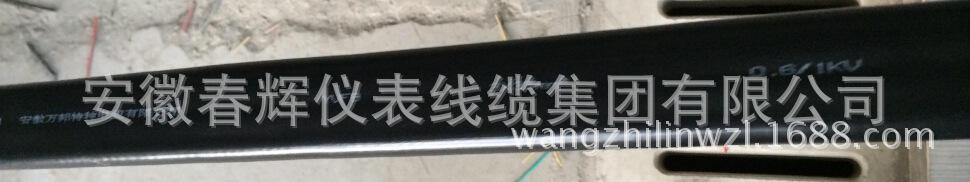

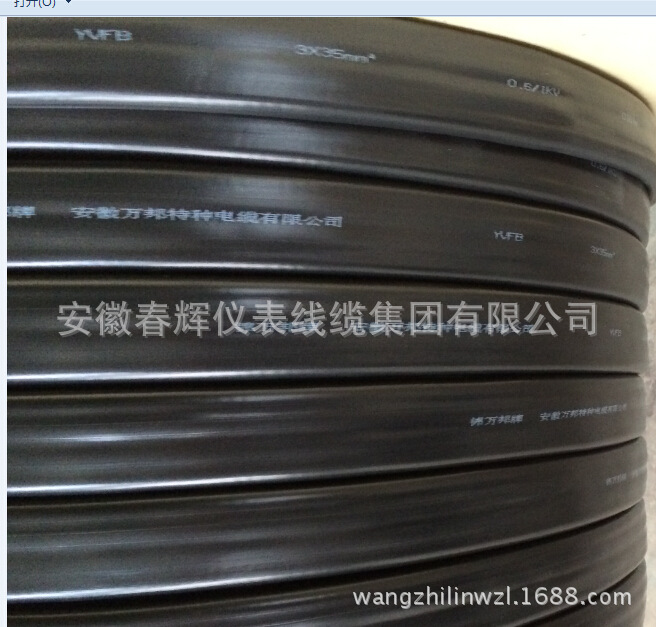

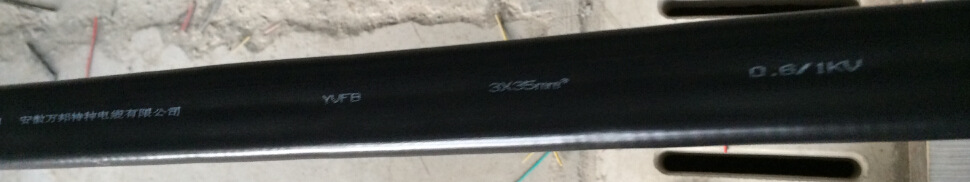

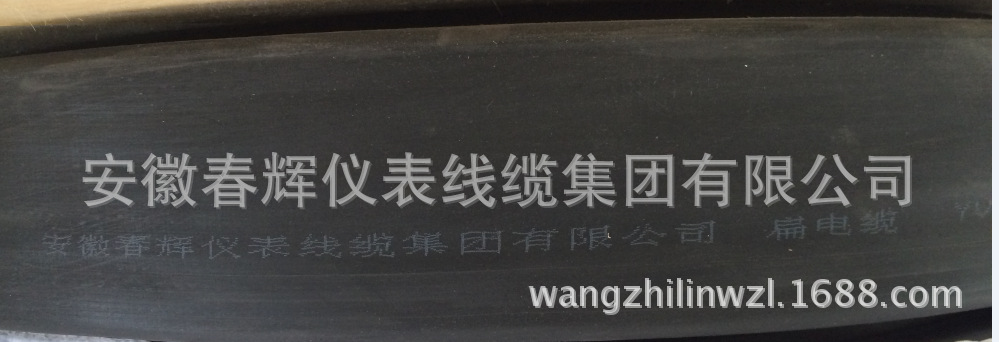

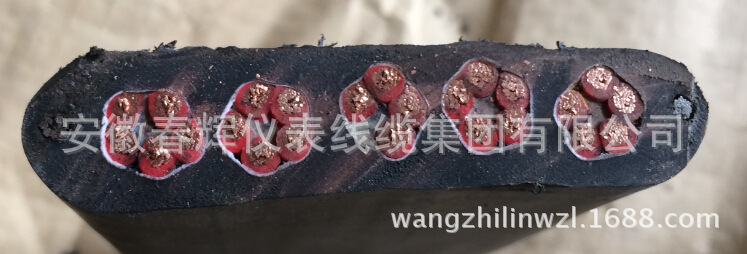

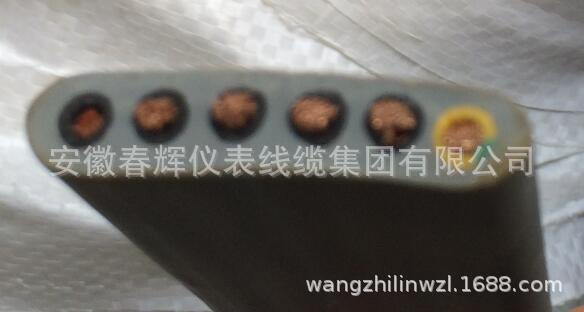

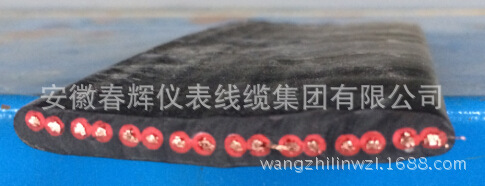

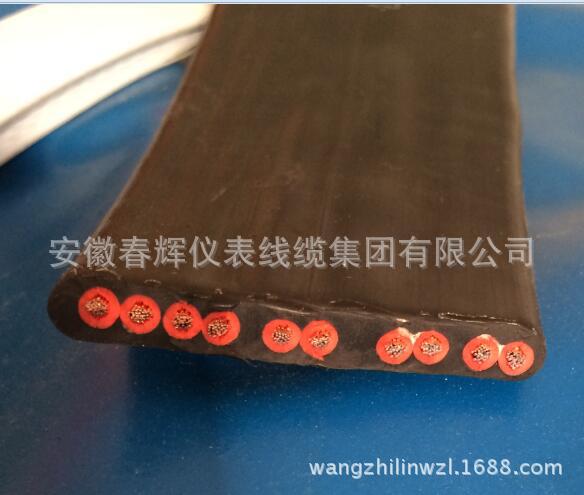

 五、产品结构图：





  undefinedundefinedundefined
















undefined
undefined

undefined
undefined

undefined

undefined

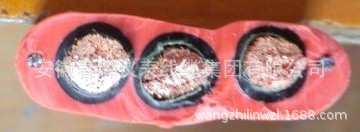

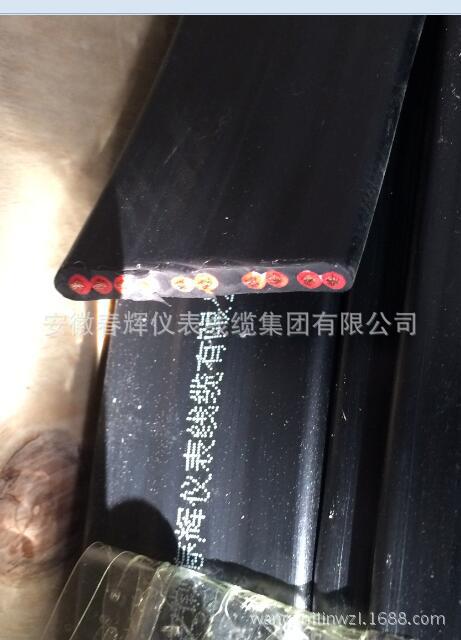

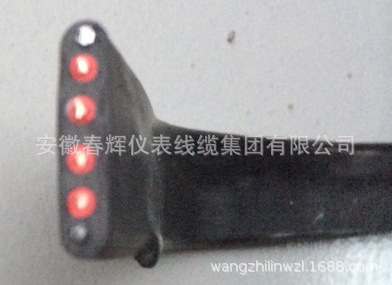

两边带钢丝
undefined

undefined

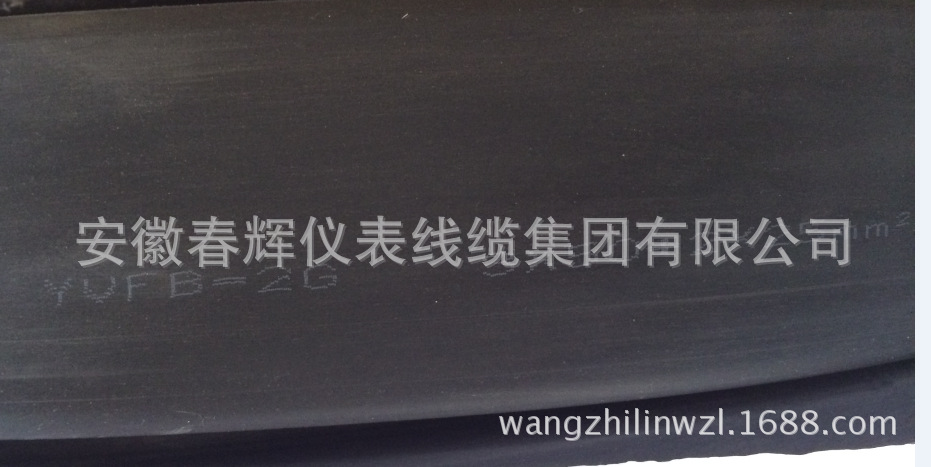

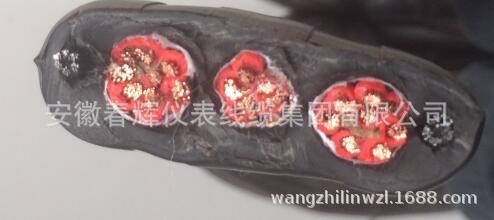

两边带钢丝YVFB-2G
YVFB-2G-3-50-2-25

YVFB-2G-3-50-2-25-1

undefined

undefined
 undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

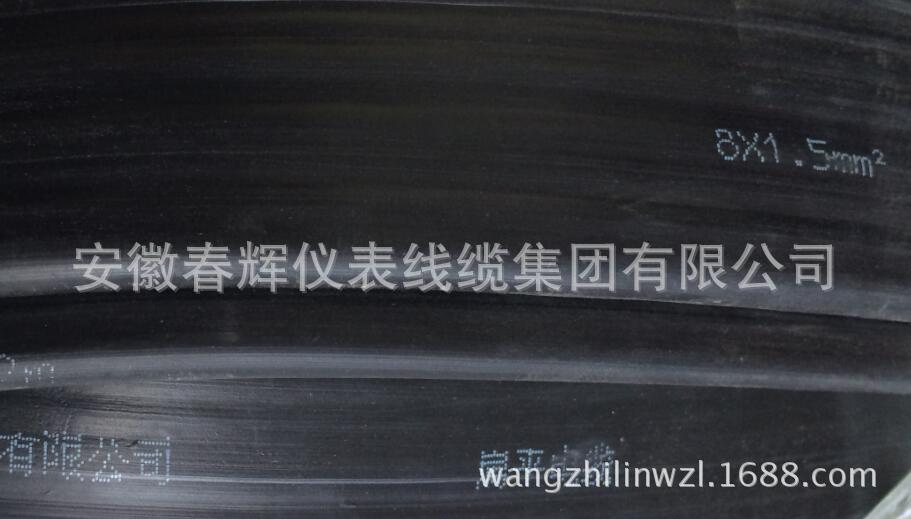

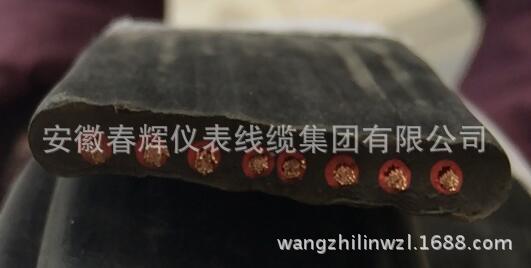

YVFB-81.5
undefined

undefined

undefined

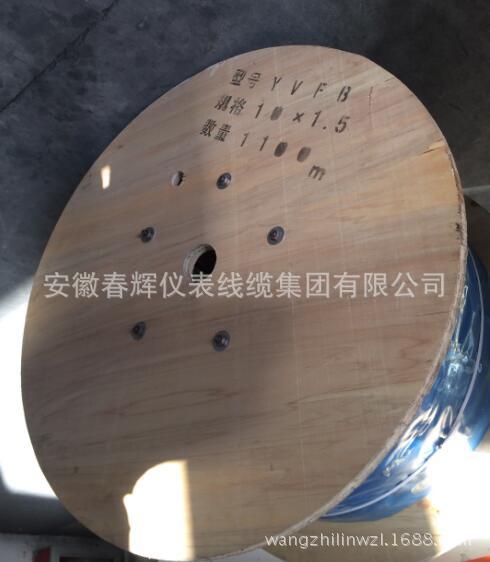

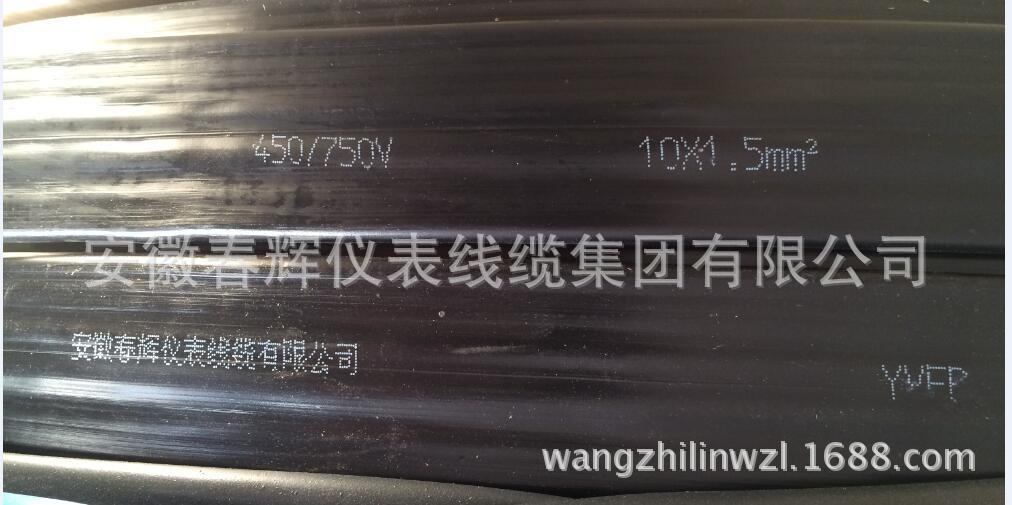

YVFB-10-1.5
undefined

undefined

undefined

undefined

YVFB-16-1.5

undefined

YVFB-24-1.5两边带钢丝

undefined

 undefined

undefined

undefined

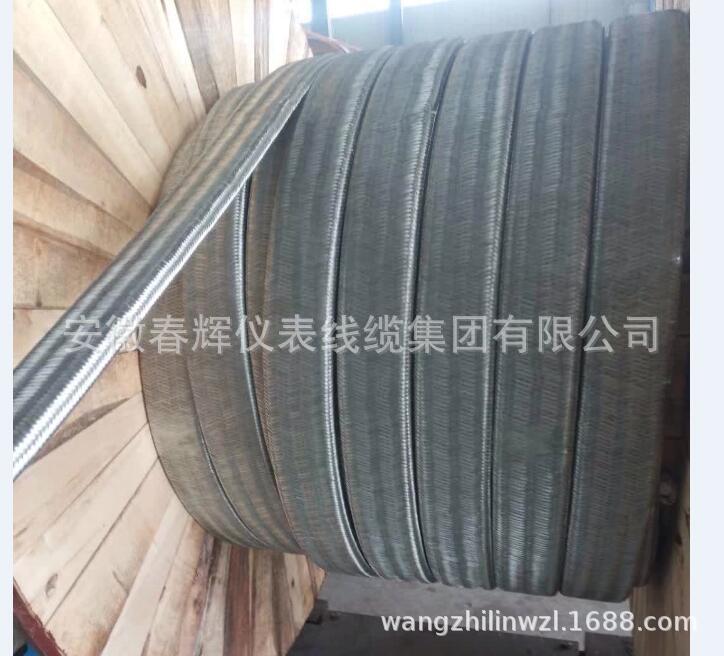

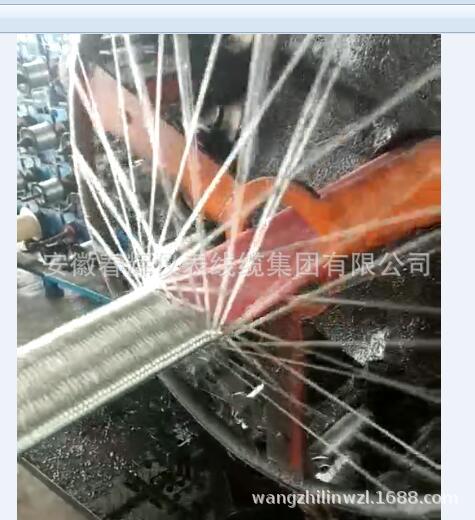

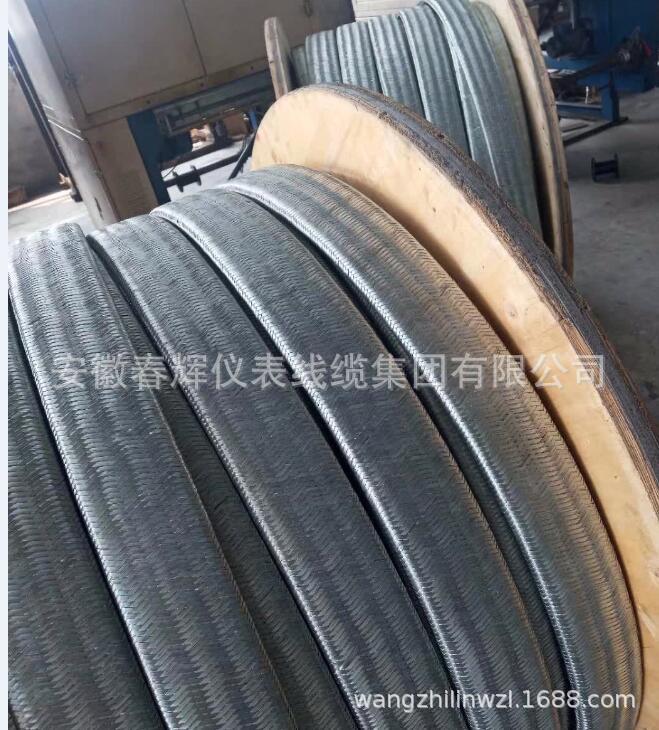

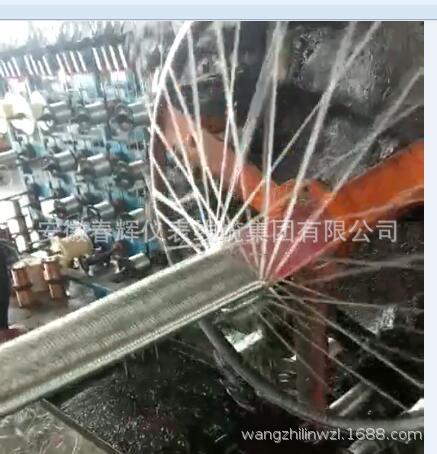

带钢丝编织屏蔽的扁电缆

undefined

undefined

undefined

undefined

undefined

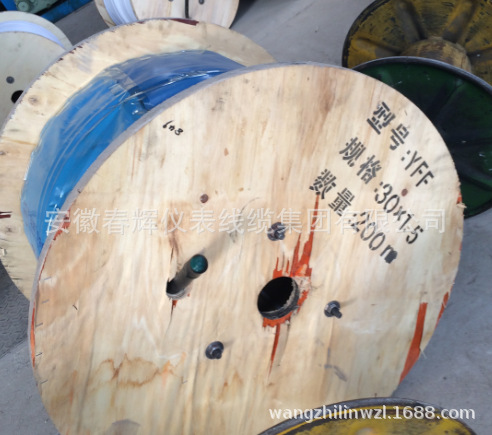

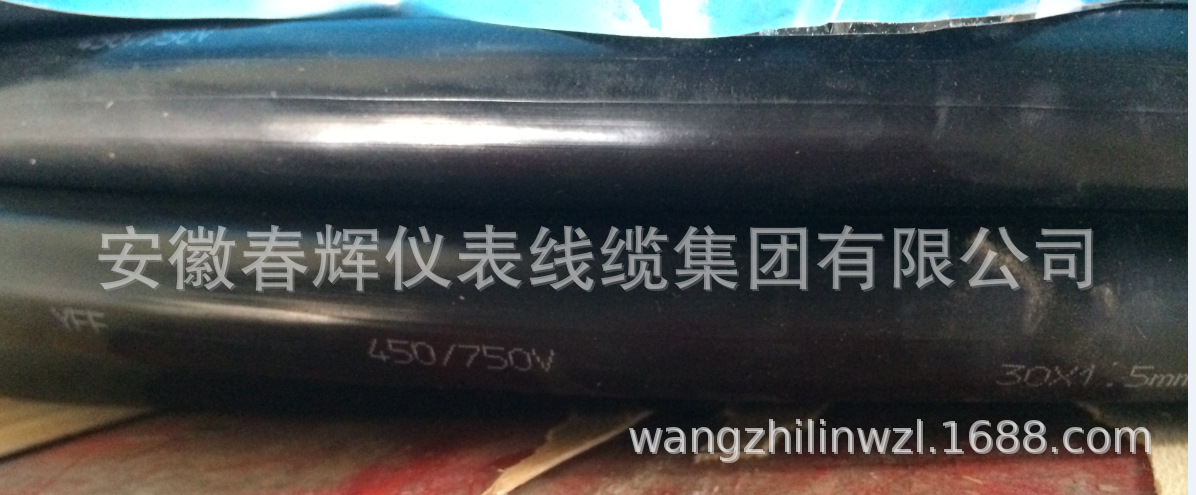

YFF-30-1.5

undefined

undefined

undefined

两边带钢丝88

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefined
