带电接点及电阻远传一体化双金属温度计

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 带电接点及电阻远传一体化双金属温度计
产品型号: WSSXP-411
产品展商: 春辉
简单介绍
带电接点及电阻远传一体化双金属温度计，采用电接点双金属温度计与热电阻（热电偶）远传一体化的方式(一体化双金属温度计)，既现场测温需求，亦远距离传输需求。可以直接测量生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。


带电接点及电阻远传一体化双金属温度计的详细介绍

一、概述：
      带电接点及电阻远传一体化双金属温度计，采用电接点双金属温度计与热电阻（热电偶）远传一体化的方式(一体化双金属温度计)，既现场测温需求，亦远距离传输需求。可以直接测量生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
  带电接点及电阻远传一体化双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体、和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无汞害、坚固**等特点。可取代其它形工的测量仪表，应用于石油、化工、机械、船舶、发电、纺织、印染等工业和部门。
    远传双金属采用与 热电偶 ，热电阻 ，一体的方式，既现场测温需求，亦远距离传输需求,可以直接测量生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面测温。
   带电接点及电阻远传一体化双金属温度计，是将电接点双金属温度计和带热电阻（热电偶）远传双金属温度计的两种产品的一体化双金属温度计，既可现场显示温度，也可将温度通过电阻（电偶）远传到其他地方显示便于远距离监控，同时还可以通过电接点远传来控制温度的上下限，而达到控制温度的目的。
   带电接点及电阻远传一体化双金属温度计还可以将热电阻温度变送器安装在一起,以达到带4~20MA远传信号.
二、产品特点：
电接点双金属温度计 直接现场显示温度，无辅助能耗。
产品的设计，探头经防腐处。
多种结构型式，轴向、径向、变向。
      具有测温探头小，灵敏度高、线性刻度、等特点。
      具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等功能。
三、参数：
      标度盘公称直径：100、150
      热响应时间：≤40s
      精度等级：1.0、1.5
      热电偶 ：I级  1.5℃；II级 2.5℃
      热电阻 ：A级  ±（0.15+0.005ItI）
      B 级  ±(0.30+0.005)
      防护等级：IP55
      机械  表壳直径：￠100毫米
护管材质：1Cr18N9Ti、304不锈钢
精度：1.5级
反应时间：≤40s
电气  接点额定功率：10VA
接点过电流：≤0.7A
工作电压：220V／AC、24V／DC〈使用〉
接点精度：2.5级
测温范围：0－50℃、0－100℃、0－600℃＜节选＞
插入深度：≥75毫米（特种表除外）
连接型式：可动内外螺纹  固定螺纹  法兰、无螺纹＜套管＞船用接头
螺纹规格：M27×2、M16×1.5、1／2″、3／4″、1″。
四、接线方式：
    WSSX接线图：

五、规格型号：


型  号 分 度 号 测温范围℃ 精度等级 保护管材料 插入长度
WSSXE-401 E
-80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500
1．5
1Cr18Ni9Ti

   304

   316

   316L

哈氏C-276
150
200
300
400
500
750
1000
WSSXE-501
WSSXE-411
WSSXE-511
WSSXE-481
WSSXE-581
WSSXP-401 Pt100
WSSXP-501
WSSXP-411
WSSXP-511
WSSXP-481
WSSXP-581
WSSXE-401 E
WSSXP-401 Pt100
WSSXE-411 E
WSSXP-411 Pt100
WSSXE-481 E
WSSXP-481 Pt100

六、选型须知 ：
  1. 型号
  2. 热电偶/热电阻分度号
  3. 热电偶/热电阻精度等级
  4. 双金属温度计精度等级
  5. 测温范围
  6. 安装固定形式
  7. 保护管材质
  8. 插入长度
例A：热电偶双金属温度计，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSXE-401 0-400℃ l=300mm I级 保护管316

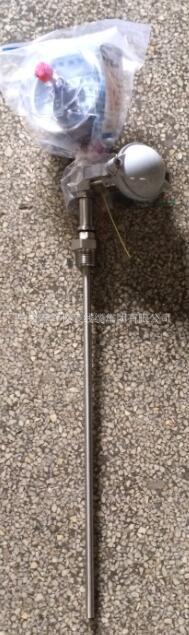

带电接点及远传-1

带电接点及远传-2

undefined

undefined

undefined带电接点及电阻远传一体化双金属温度计新式1带电接点及电阻远传一体化双金属温度计新式2
