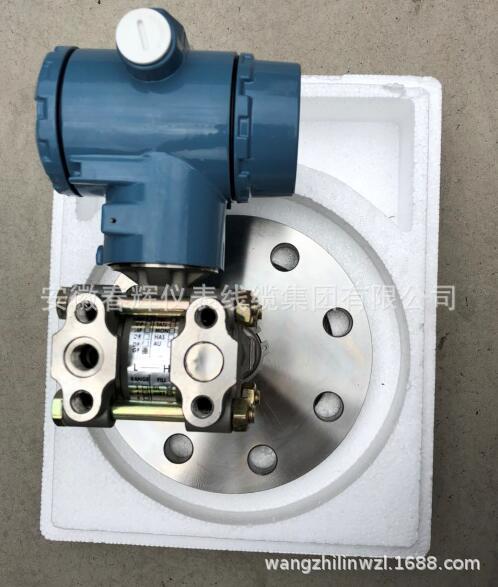

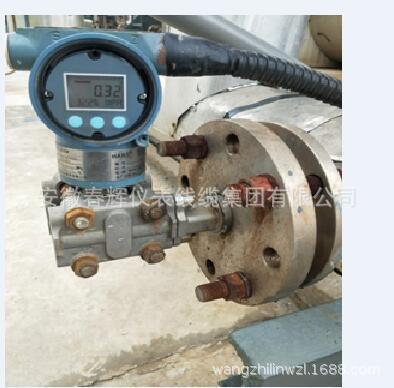

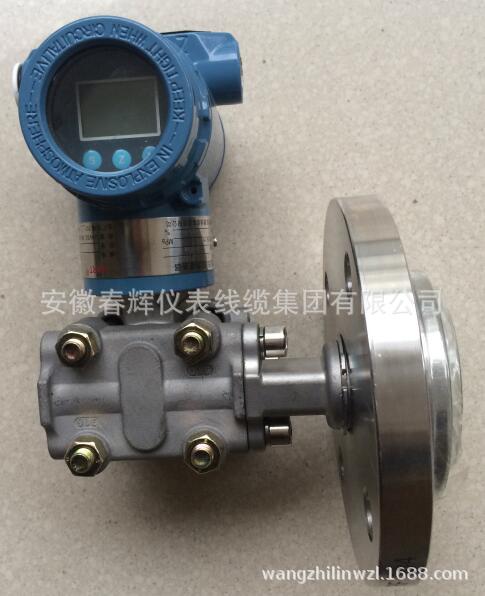

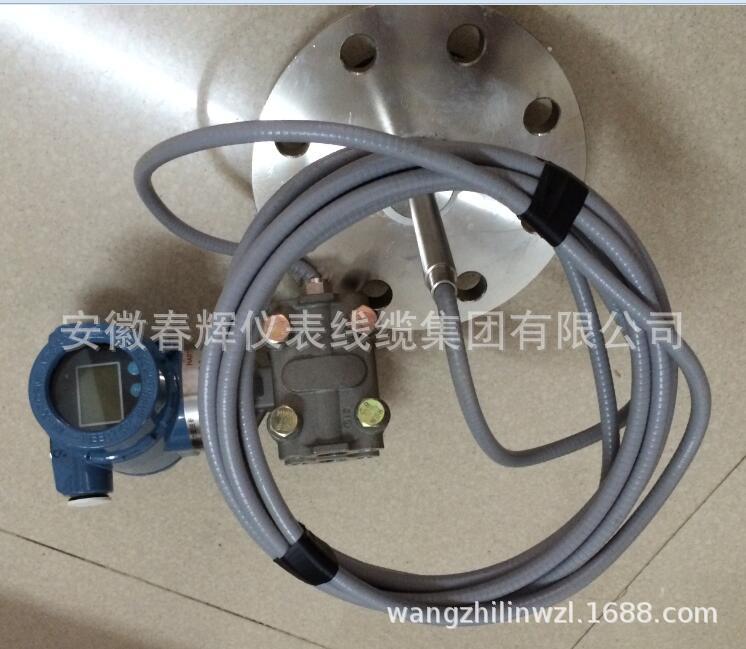

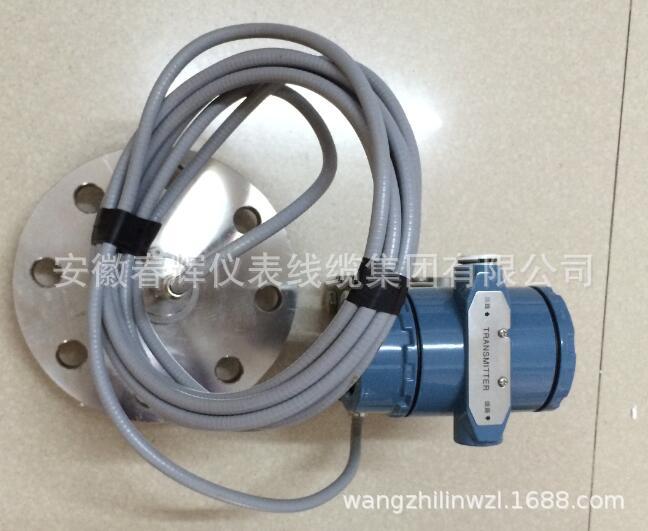

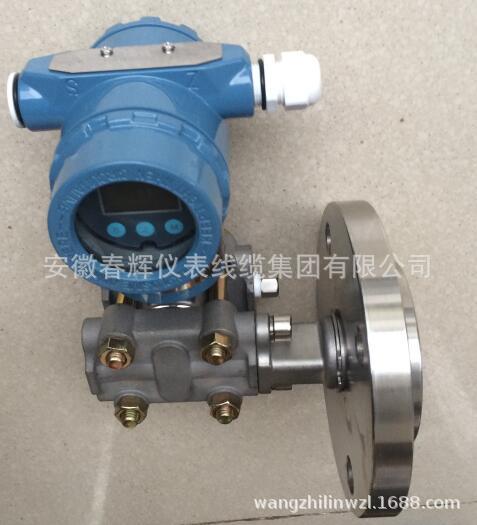

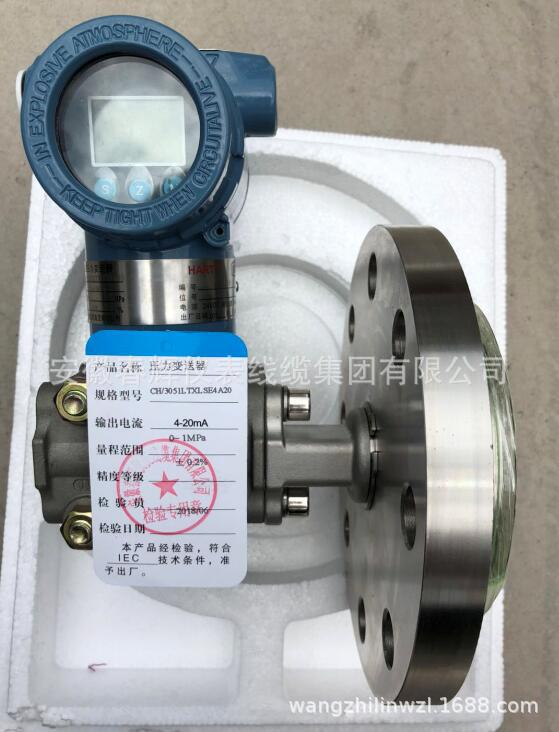

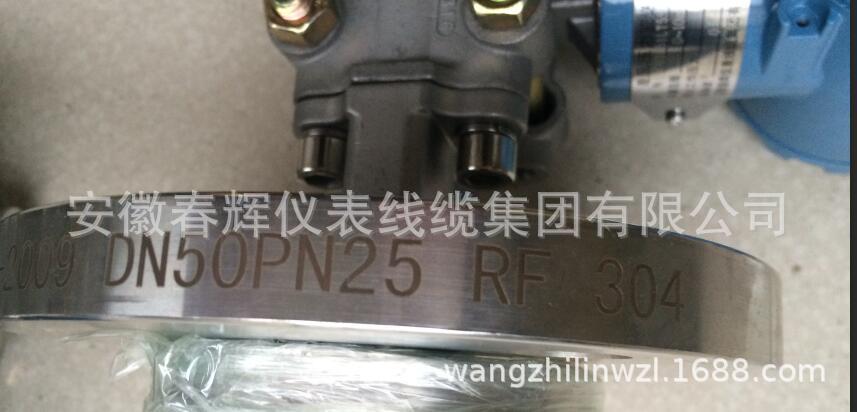

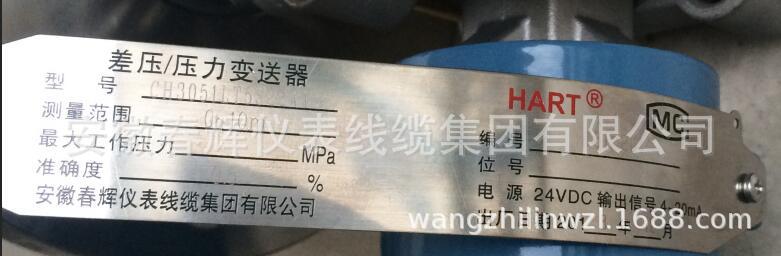

单法兰液位压力变送器

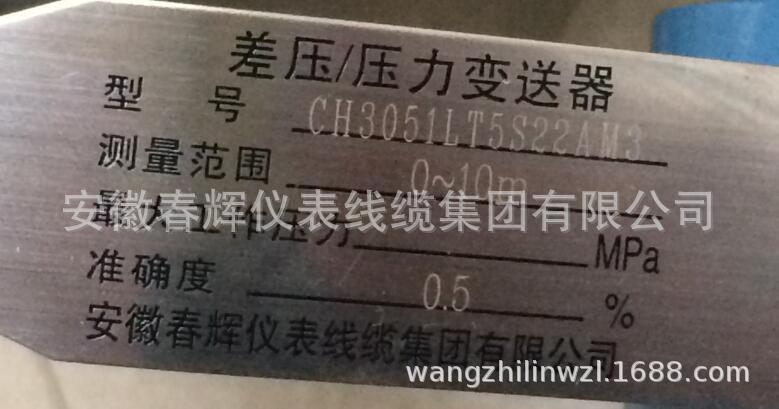

产品型号:
CH-3051LT CH3051LT5S22AM3
产品展商:
春辉
简单介绍
单法兰液位压力变送器
，单法兰液位变送器采用的微处理及数字通讯。除具有常规式的功能外，还具有一系列增强的功能,如零点自动调整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进行远程参数设定、远程控制、自诊断等功能。
单法兰液位压力变送器
的详细介绍

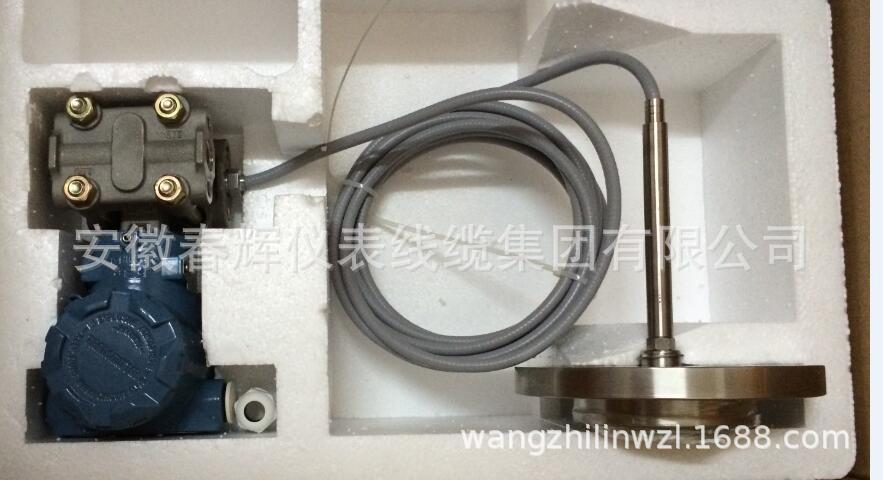

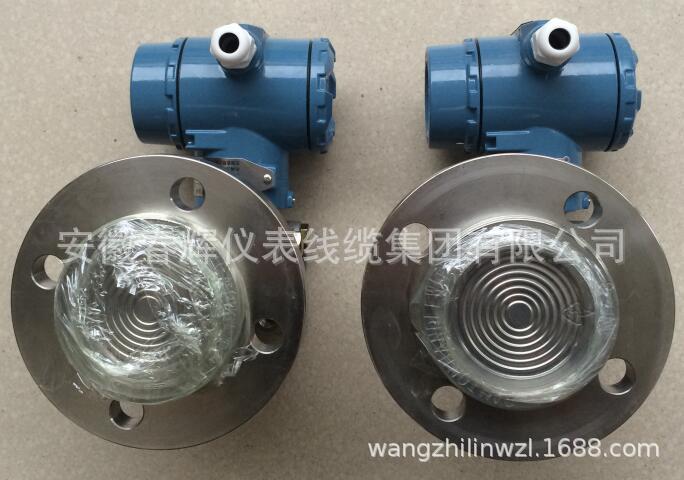

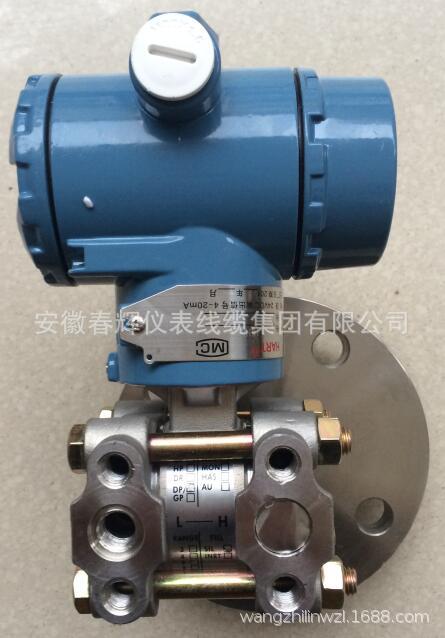

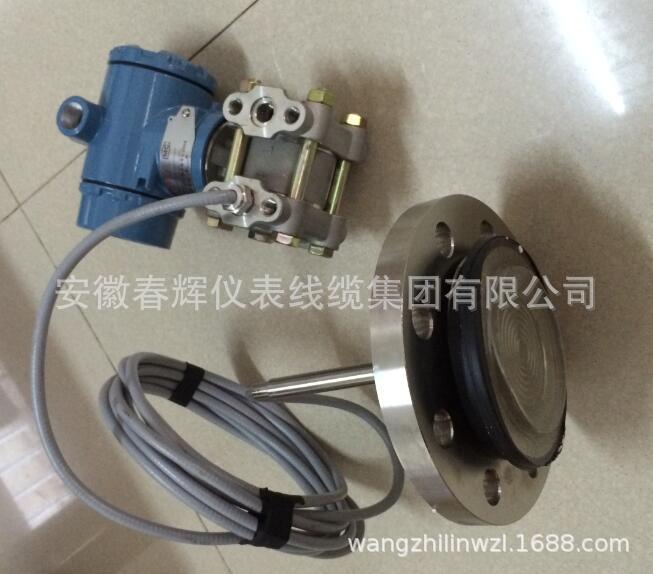

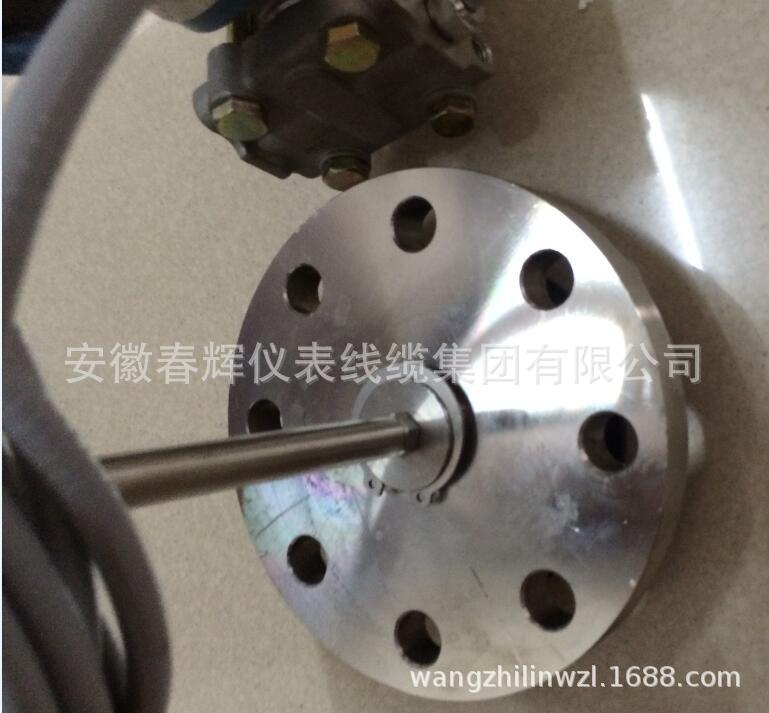

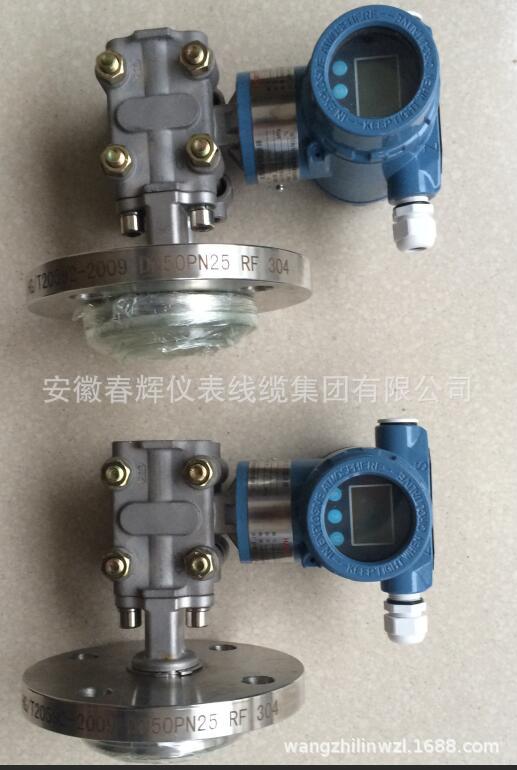

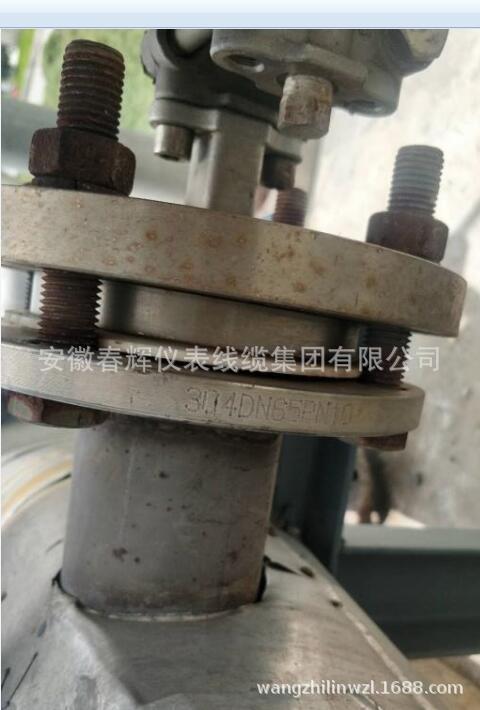

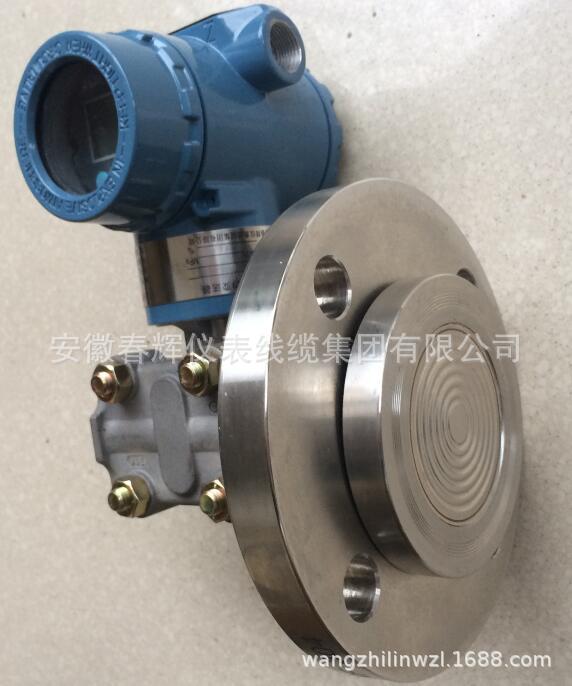

一、概述：
单法兰液位压力变送器
，CH-3051LT单法兰液位变送器采用的微处理及数字通讯。除具有常规式的功能外，还具有一系列增强的功能,如零点自动调整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进行远程参数设定、远程控制、自诊断等功能。

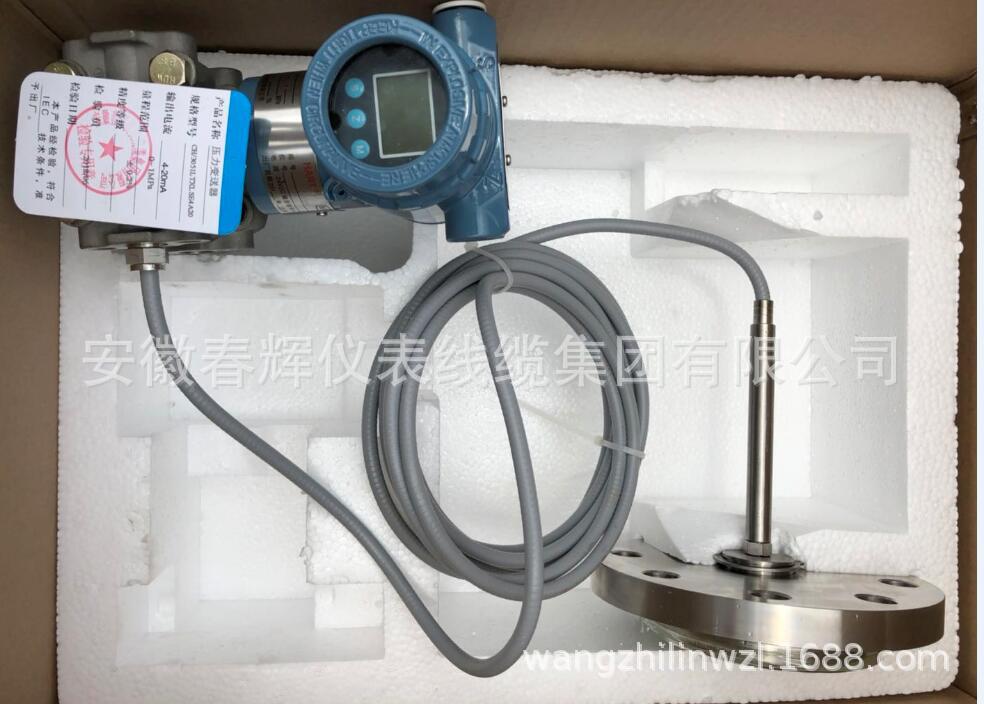

单法兰液位变送器可对容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。CH-3051LT型单法兰液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。 因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。 用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。
二、参数：
测量介质 液体、气体和蒸汽
量程范围 差 压 0～0.1kPa至0～10MPa
相对压力 *大0～40MPa *小0～0.1kPa
优良压力 *大0～25MPa *小0～20kPa
负相对压力 (-0.1～2.0)MPa
量程迁移比 100:1
通信输出 电源电压： 16.4V～42V DC(16.4V～30VDC本安型)
通讯距离： 2km，使用CEV电缆时
负载电容： 0.22μF以下
负载电感： 3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗：在2.4kHz时为10kΩ以上
输出信号 4mA～20mA DC 二线制
精 度 0.075级、0.2级、0.5级
环境温度 -40℃～85℃
存储温度 -50℃～110℃
防护特性：防护能力 IP65
防爆等级 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
动态性能 ·延迟时间和刷新速率适用于型号和量程，模拟输出。
·延迟时间（Td）：45毫秒（名义值）
·刷新速率：22次/秒
·总体响应时间：（Td+Tc）
典型的变送器的响应时间
环境温度变化的影响 ·零点漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃
测量介质温度 -40℃～100℃
相对湿度 0～ RH
电源电压变动的影响 ±0.005%FS/V
安装位置变动的影响
*大可产生0.25kPa的零点误差,但可校正,对量程无影响。测量本体相对法兰转动无影响"O"型密封圈 氟橡胶、丁腈橡胶
灌 充 液 硅油或惰性油
启动时间 变送器加电2秒内达到性能指标
阻尼时间 变送器加电2秒内达到性能指标模拟输出对阶跃输入变化的响应时间是由用户选择的一个时间常数(0～36秒)。该软件设定阻尼值不包括传感膜头的响应时间。
螺 栓 不锈钢
引压连接件 法兰1/4-18NPT中心距54mm；接头2-14NPT或M20×1.5阳螺纹；球锥面密封带接头时中心距50.8，54，57.2mm
连接件材料 参阅"型谱表"
三、特点：
测量对象: 开口或密封容器的液位
液位测量精度0.25%
测量范围:6kPa~2000kPa

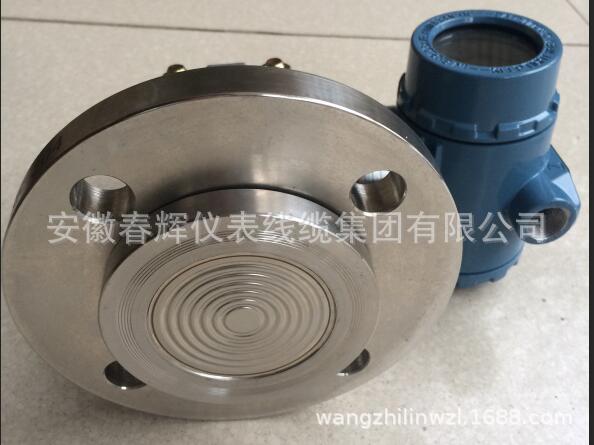

3-，4-英寸平膜片式或伸出式膜片
多种灌充液选择，可应用要求
阻尼可调
接液位材料:不锈钢、哈氏合金C-276和钽
四、工作原理：
单法兰液位压力变送器工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的*大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
负载特性
五、外型尺寸及法兰尺寸：

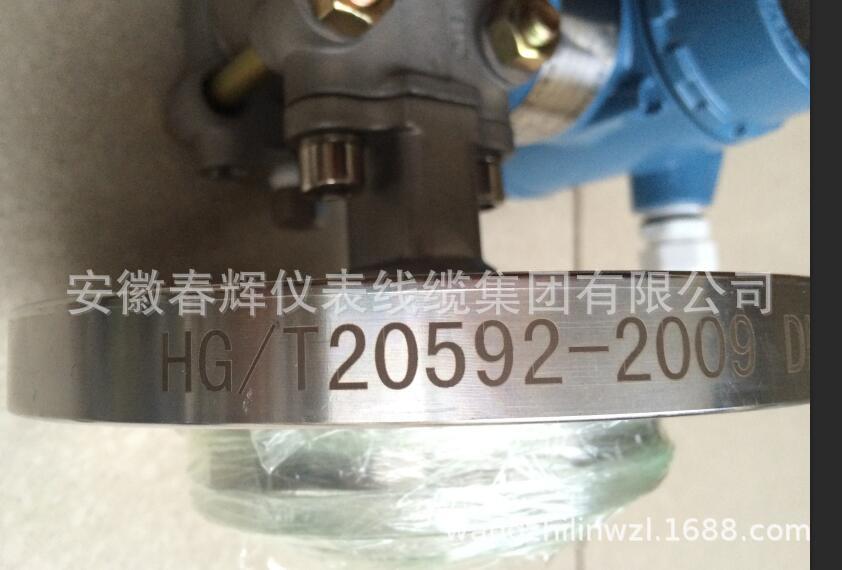

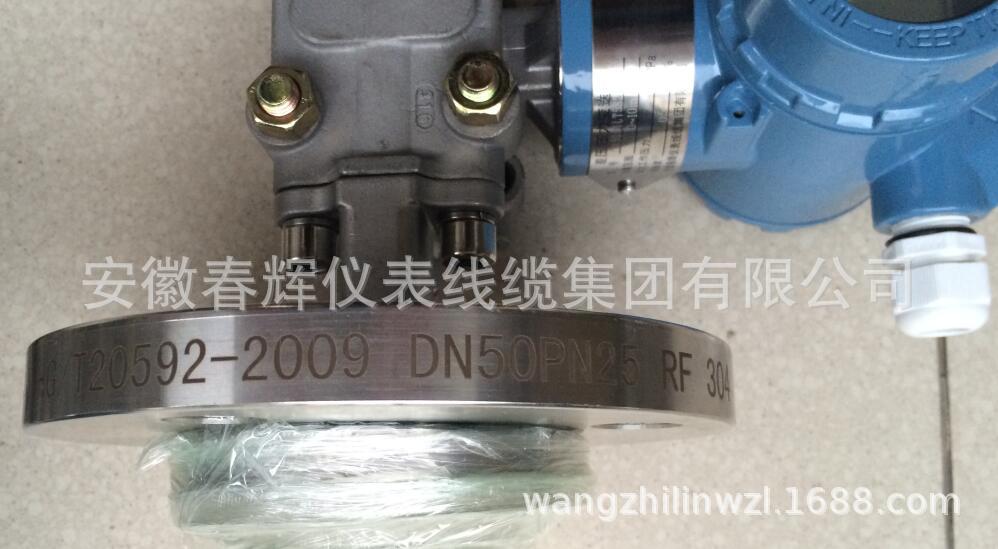

单法兰液位压力变送器法兰尺寸和螺栓孔规格
法兰尺寸
订货代号
尺寸
额定压力
外直径
A
B
C
A
3"
150Ib
190.5
30
66
127
B
4"
150Ib
228.6
30
89
157
C
3"
300Ib
209.6
35
66
127
D
4"
300Ib
254.0
38
89
157
螺栓孔(mm)
数目
孔直径
孔分布直径
4
19
152
8
19
192
8
22.2
168
8
22.2
200
单法兰液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为
150LB（2.5MPa）及300LB
（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、
PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽 等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
单法兰液位变送器外型尺寸图
法兰尺寸
螺栓孔
尺寸
规格
直径
A
B
C
数目n
直径d
分布直径d1
3"
1501b
190
30
66
127
4
19
152
4"
1501b
228
30
89
157
8
19
190
3"
3001b
210
35
66
127
8
22
168
4"
3001b
254
38
89
157
8
22
200

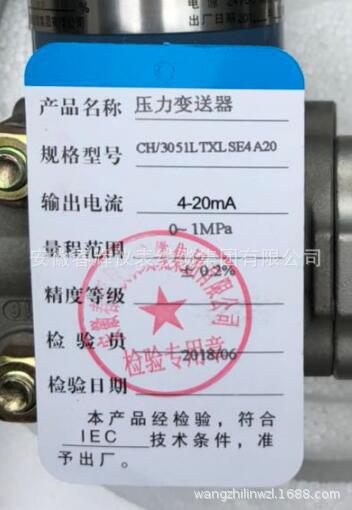

六、单法兰液位压力变送器型号命名方式
CH3051LT
单法兰液位变送器（*大工作压力2.5MPa）
4
0-4～40KPa
5
0-40～250KPa
6
0-0.16～1.0MPa
代码
输出
N
普通模拟型：（输出：4～20mA）
G
常规型：（输出：4～20mA）
S
标准型：（输出：4～20mA带HART总线协议）
Z
数字化型：（输出：4～20mA全数字化传感器，自带通讯键盘）
代码
公称直径尺寸（mm）
插入筒长度（mm）
高压侧隔膜片材料
A0
80
平
316LSST
A2
80
50
316LSST
A4
80
100
316LSST
A6
80
150
316LSST
B0
100
平
316LSST
B2
100
50
316LSST
B4
100
100
316LSST
B6
100
150
316LSST
C0
80
平
哈氏C-276
C2
80
50
哈氏C-276
C4
80
100
哈氏C-276
C6
80
150
哈氏C-276
D0
100
平
哈氏C-276
D2
100
50
哈氏C-276
D4
100
100
哈氏C-276
D6
100
150
哈氏C-276
E0
80
平
钽
F0
100
平
钽
代码
安装法兰
A
3〞150lb
碳钢镀锌
B
4〞150lb
C
3〞300lb
D
4〞300lb
代码
结 构 材 料
法兰和接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
钽
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
钽
代码
选项
M1
0-线性指示表
M2
LED数字显示表
M3
LCD显示器
C0
1/2-14NPT锥管内螺纹接头
C1
1/2-14NPT引压接头后部焊接引压管Ф14
C2
丁字形螺纹接头M20×1.5
d
隔爆型dⅡBT4
i
本安型iaⅡCT
