一、概述:

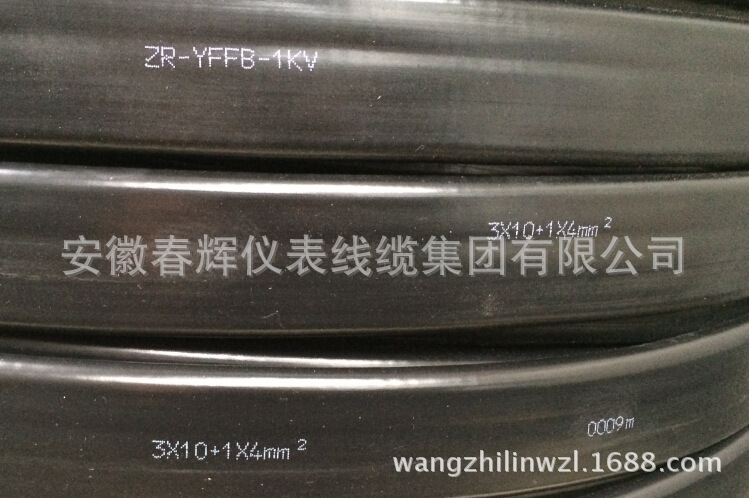

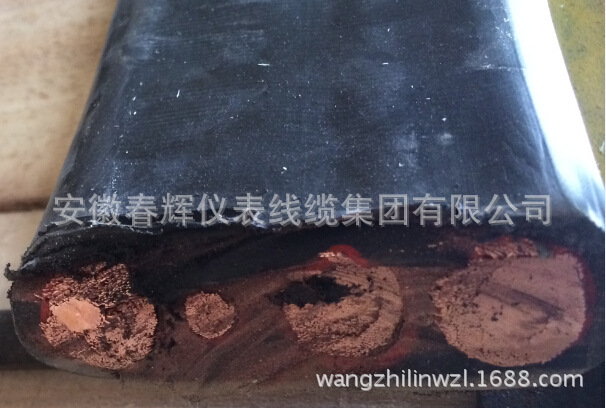

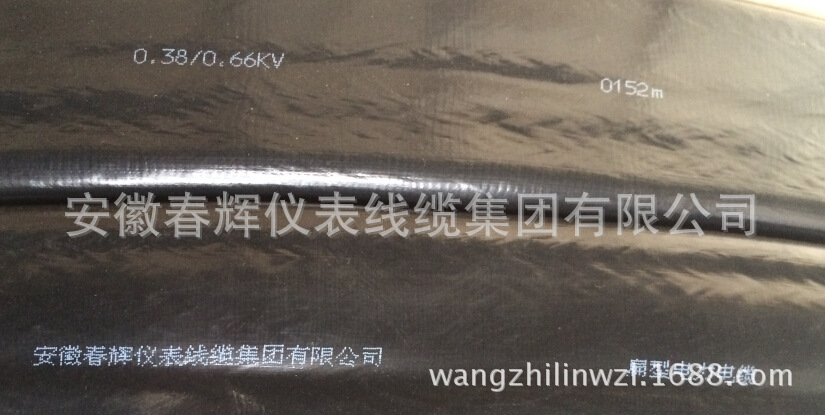

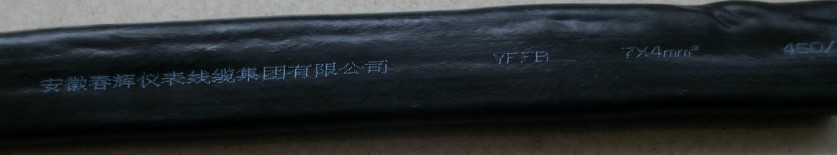

ZR-YFFB扁电缆,阻燃软芯天车移动扁平ZR-YFFB具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等要求的移动电器用连接电缆,目前本产品已应用于冶金、电力、船舶、汽车制造等行业。
二、ZR-YFFB扁电缆产品特点:
交流额定电压:U0/U 0.6/1KV 高工作温度: 105℃ 低环境温度:固定敷设-40℃ 电缆安装敷设温度应不低于-25℃。 电缆允许弯曲半径:电缆较小为电缆外径的12倍
产品按Q/HL009-2004. 阻燃性能试验执行GB12666-90规定执行 三、ZR-YFFB扁电缆产品型号及规格:
ZR-YFFB电缆规格范围:
1240mm2
2240 mm2
3240 mm2
4240 mm2
3240+1120mm2
3240+2120mm2
1185mm2
2185 mm2
3185 mm2
4185 mm2
3185+195 mm2
3185+295 mm2
1150mm2
2150 mm2
3150 mm2
4150 mm2
3150+170 mm2
3150+270 mm2
1120mm2
2120 mm2
3120 mm2
4120 mm2
3120+170 mm2
3120+270 mm2
195 mm2
295 mm2
395 mm2
495 mm2
395+150 mm2
395+250 mm2
170 mm2
270 mm2
370 mm2
470 mm2
370+135 mm2
370 +235mm2
150 mm2
250 mm2
350 mm2
450 mm2
350 +125mm2
350+225 mm2
135 mm2
235 mm2
335 mm2
435 mm2
335 +116mm2
335 +216mm2
125 mm2
225 mm2
325 mm2
425 mm2
325+110 mm2
325 +210mm2
116 mm2
216 mm2
316 mm2
416 mm2
316+110 mm2
316 +210mm2
110 mm2
210 mm2
310 mm2
410 mm2
310+16 mm2
310+26 mm2
16 mm2
26 mm2
36 mm2
46 mm2
36 +14mm2
36 +24mm2
14 mm2
24 mm2
34 mm2
44 mm2
34+12.5 mm2
34+22.5 mm2
2、 成品控制电缆应经受工频交流试验电压3000V、 5min电压试验, 绝缘无击穿。
3、 成品电力电缆应经受工频交流试验电压3500V、 5min电压试验, 绝缘无击穿。
四、ZR-YFFB扁电缆参数:
ZR-YFFB扁电缆成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。 20℃时绝缘电阻不小于50MΩ/KM。 ZR-YFFB扁电缆成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
ZR-YFFB电缆20℃时导体较大直流电阻值应下面规定
标称截面 (mm2)
导体结构 根数/直径(mm )
20℃时导体直流电阻电≤Ω/km
不镀锡 镀锡
0.5
16/0.20
39.0
40.1
0.75
24/0.20
26
26.7
1.0
32/0.20
19.5
20.0
1.5
30/0.25
13.3
13.7
2.5
49/0.26
7.98
8.21
4
56/0.30
4.95
5.09
6
84/0.30
3.30
3.39
10
84/0.40
1.91
1.95
16
110/0.43
1.21
1.24
25
170/0.43
0.78
0.795
35
240/0.43
0.554
0.565
50
342/0.43
0.386
0.393
70
482/0.43
0.272
0.277
95
654/0.43
0.206
0.210
120
827/0.43
0.161
0.164
150
1033/0.43
0.129
0.132
185
1274/0.43
0.106
0.108
带钢丝编织屏蔽的扁电缆
