产品名称: HZD-B-8一体化振动变送器
产品型号: HZD-B-8 HZD-B-8T HZD-B-5 HZD-B-4
产品展商: 春辉
简单介绍
HZD-B-8一体化振动变送器将磁电式振动传感器、测量电路集成在一起，构成振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。


HZD-B-8一体化振动变送器的详细介绍

一、概述；

        HZD-B-8一体化振动变送器，一体化振动变送器，振动一体化变送器，将磁电式振动传感器、测量电路集成在一起，构成振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。

      HZD-B-8两线制振动变送器将振动速度传感器、测量电路集成在一起，实现了传统的“传感器+监测仪表"模式的振动测量系统的功能，适合于构建型振动测量系统，该变送器可直接连接DCS、PLC或其它系统，是风机、水泵等工厂设备振动测量的理想选择。

二、参数：

     1.HZD-B-8一体化振动变送器灵 敏 度: 50mv/mm/s±5%
     2.HZD-B-8一体化振动变送器频率响应：5 ～ 1000 Hz
     3.HZD-B-8一体化振动变送器自振频率：10Hz
     4.HZD-B-8一体化振动变送器测量范围： 0～200um，0～20mm/s
     5.输出电流：4～20mA
     6.输出阻抗：≤500Ω
     7.工作电压：DC24V
     8.大加速度：10g
     9.测量方向：垂直或水平
     10.使用环境：温   度  -40℃～60℃   相对湿度 ≤90%
     11.外形尺寸：φ45×80mm
     12.重    量: 约350g
三、HZD-B-8一体化振动变送器安装及注意事项：
       1.安装位置：垂直或者水平安装于被测振动点上，以变送器底部M10×1.5螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。
     2.安装尺寸及规范：参看图二（速度变送器的安装及防护），若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

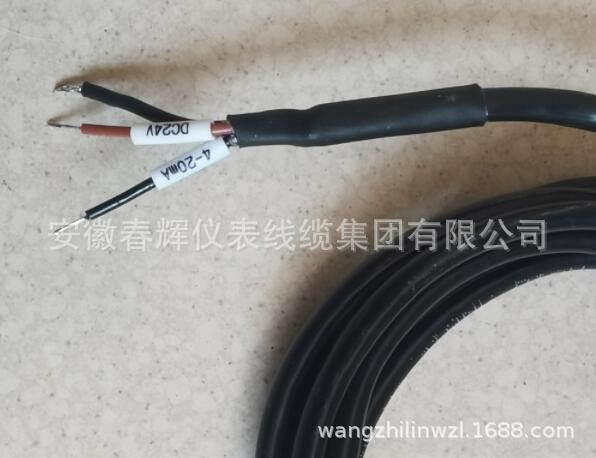

    3.使用和绝缘要求。在连接变送器的航空插头、插座上，都标有1、2、3、4的数字。“1”接DC24V电源，“2”接直流电源地， “3”接4～20mA电流输出。连接导线要求有良好的绝缘性能，采用三芯屏蔽电缆，航空插座管脚与电缆对应：1-褐，2-黑，3-蓝。电缆的屏蔽层一端浮空，另一端接大地。
  4.变送器的安装本厂配用M10的固定螺钉。对变送器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。
   5.振动变送器的安装及防护
  保护横向变送器挡板示意图：


防止漏水漏气档板示意图：



 磁场屏蔽罩示意图（或防护罩）




HZD-B-8

HZD-B-8-1

QQ截图20160822164403

合格证

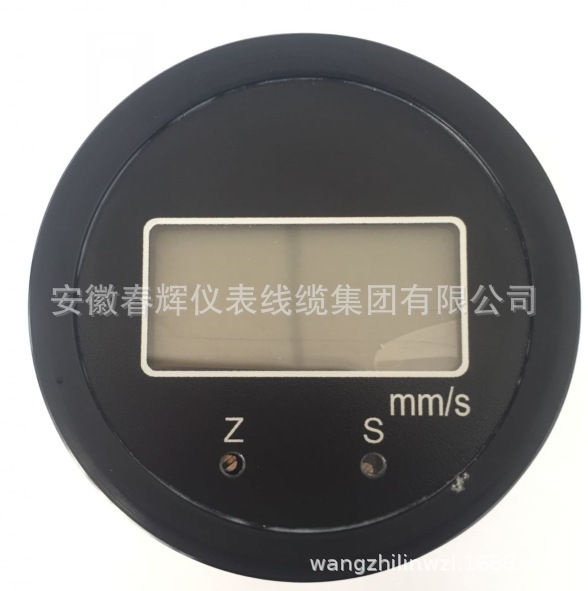

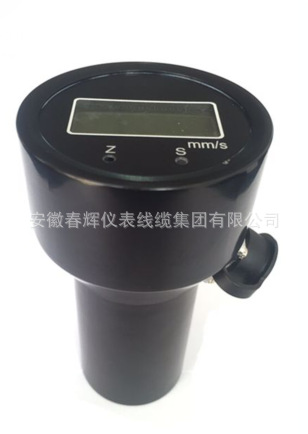

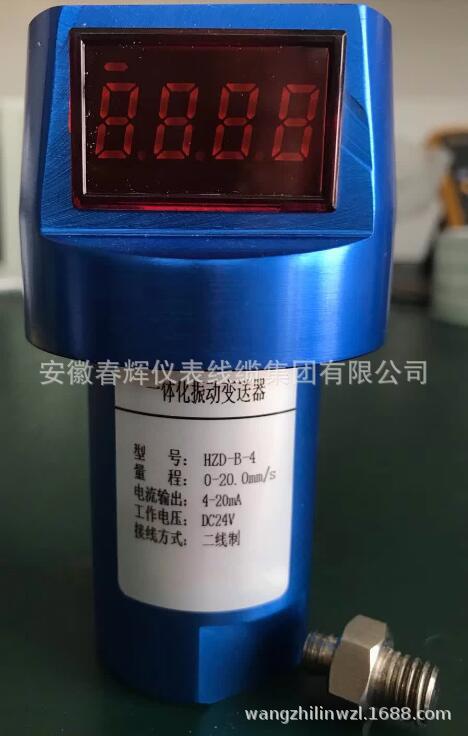

带现场数字显示
