一、产品概述:
CZ3071信号转换器,信号隔离器,热电阻信号隔离器,CZ3000系列信号隔离器、转换器、报警设定器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的隔离,解决工业自动化控制系统现场干扰问题,系统的稳定和运行。它是型产品,基本覆盖自控系统中信号隔离、转换、分配、报警等功能要求。
二、产品特点:
供电:独立供电、回路供电 功能:给现场仪表配电、信号隔离传输、信号变换、信号分配,报警设定输入信号:热电偶、热电阻、电位器、毫伏、伏、毫安、TTL电平、OC门、干接点、接近开关、频率信号、通信信号 输出信号:毫伏、伏、毫安、晶体管、继电器、TTL电平、通信信号 的品种,单路、双路可灵活选择 可对现场和控制室信号实现隔离和转换 输出回路供电方式适配更多系统I/O卡,菲尼克斯外壳结构件,可插拔接线端子,DIN35标准导轨安装。
三、产品参数:
电源保护:电源反向保护 隔离电压:1500V,a.c.;1min 电磁兼容性:符合 GB/T 18268 《测量、控制和实验室用的电设备电磁兼容性要求》(等同 61326-1) 静电:空气放电8kV 脉冲群:电源线对地2kV,信号线对地1kV 浪涌:线对地2kV,线对线1kV 射频:10V/m 使用环境: 周围环境中不得有强烈振动、冲击以及对产品元器件有腐蚀性的气体、粉尘存在 连续工作温度:-20℃~+60℃ 相对湿度:10%~90% 贮存条件: 温度:-40℃~+80℃ 相对湿度:10%~90%
安装:DIN35mm标准导轨
端子:可插拔,可接0.5mm~2.5mm多束或单股电缆 外形尺寸: 114.5mm×99.0mm×17.5mm(ME17.5) 114.5mm×99.0mm×22.5mm(ME22.5)
四、产品型号:
型号
通道数
输入
输出
特征
CZ3071
一进一出
热电阻
4~20mA、1~5V
独立供电
CZ3079
二进二出
CZ3073
可组态、独立供电
CZ3076
一进二出
CZ3076T
4~20mA
输出回路供电
CZ3077
可组态、回路供电
CZ3078
CZ3173
一进三出
可组态、一路4~20mA输出,二路报警输出
CZ3072
热电偶
CZ3074
CZ3177
CZ3178
CZ3172
CZ3277
热电阻、热电偶
CZ3278
CZ3081
毫伏信号
-5mV~+60mV
1:1毫伏信号输出
CZ3075
电位器
0~5kΩ电位器输入
CZ3271
电阻
电阻信号
1:1电阻输入

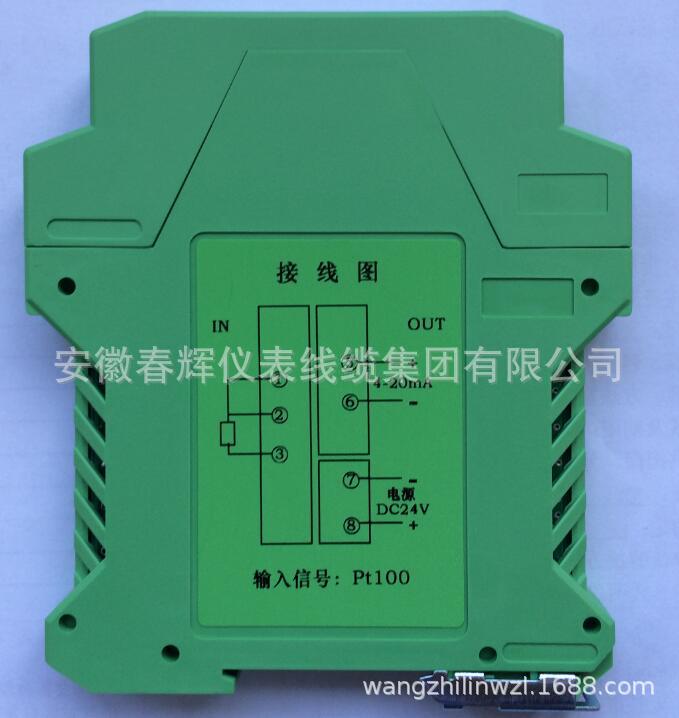

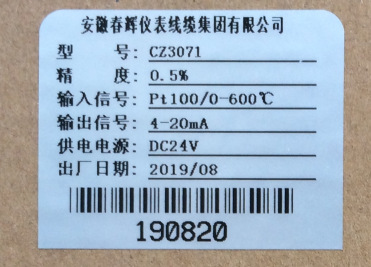

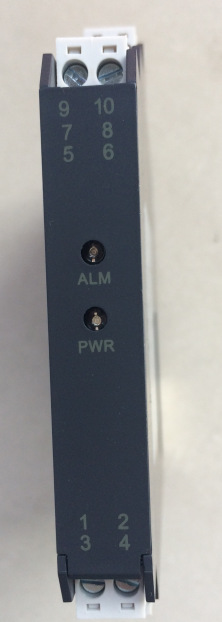

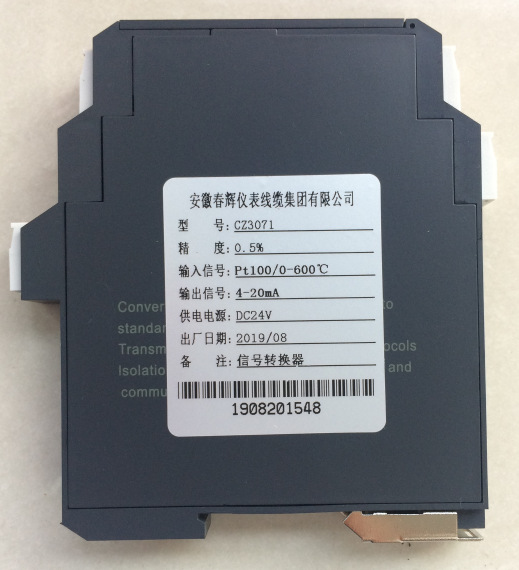

五、产品照片:
