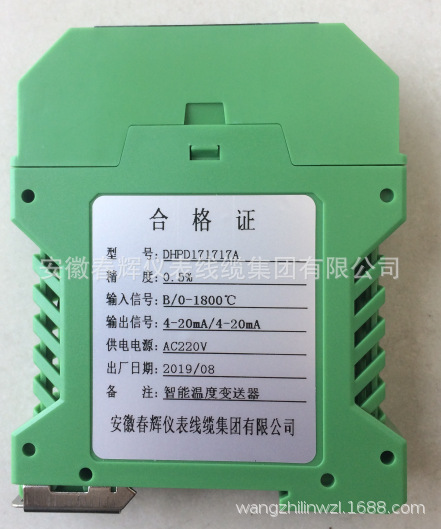

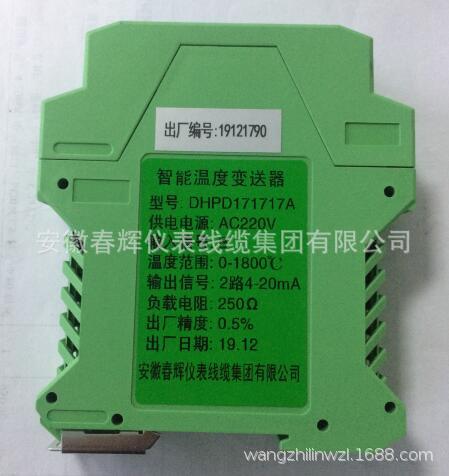

产品名称: 导轨式热电偶温度变送器
产品型号: DHPD171717A
产品展商: 春辉
简单介绍
导轨式热电偶温度变送器DHPD171717A导轨式温度变送器,热电偶导轨式温度变送器、DHPD171717AZ热电阻导轨式温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。


导轨式热电偶温度变送器的详细介绍

一、概述;
      导轨式热电偶温度变送器、导轨式温度变送器,   DHPD171717A热电偶导轨式温度变送器、  DHPD171717A热电阻导轨式温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4~20mA的输出信号,变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为测温仪表可应用于冶金、石油化工、电力、轻工、纺织、食品、以及等工业部门。
二、产品特点及应用:
 二线制或三线制热电阻温度信号输入,隔离变送输出。

 化,可进行现场组态设定。也可选择固定的热电租类型和温度量程范围输入。
 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。
 带有工作电源指示灯。
 单通道,一路输入一路输出,输入回路短路保护。
 即插即拔式接线端子,DIN导轨卡式安装。
 用于向现场变送器提供配电电压 并将信号输入信号隔离转换。
 连接至现场的设备:
 二线制或三线制非变送器有源电流号。
 连接至控制系统(或其它单元组合仪表): 各款 DCS/PLC 的AI卡,接收电流或电压信号。
三、参数及性能:
      工作电源
      电源接线:独立的接线端子13-,14+,可带电拔插
      电源电压:20~35VDC
      电流损耗:24VDC时,<60mA

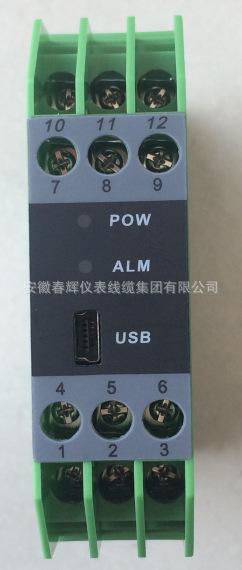

      电源指示:得电时 LED 灯亮:绿色
      输入回路
      输入通道:端子1、2、3接热电偶;1和2短接Cu50
      输入热电偶类型:K;E;S;B;R;T;N;W;J等各型热电偶
      可选输入毫伏信号:-5~60mV;或指定毫伏电压量程
      输出回路

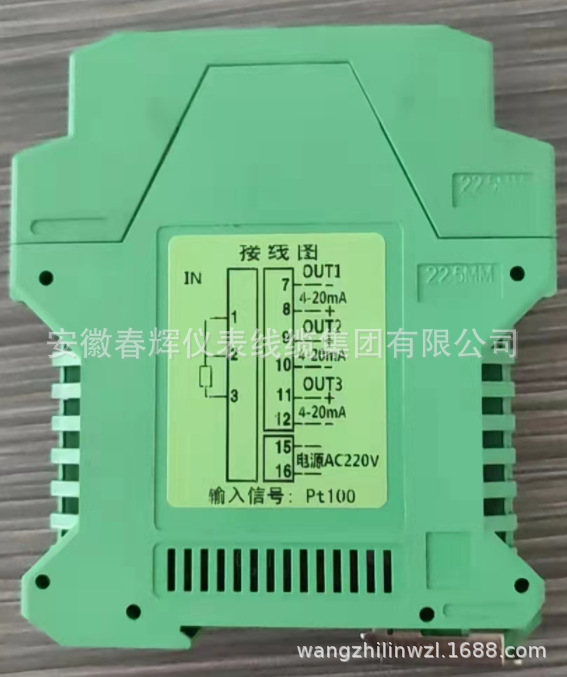

      输出通道:端子11-、12+ 接线 (参见端子接线图)
      输出电流(Io):4~20mA
      输出回路供电电压 (Uo):12~35V
      电压跌落(Ud):5V
      电流输出时允许负载:RL≤(Uo-Ud)/Io
      纹波(Vp-p):<10mV
      性能指标
      标准精度:±0.2%FS(测量范围3~5mV时,精度为±0.3%FS) 温度漂移:±0.015%/℃
      响应时间:≤1s(0 → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     温度补偿范围:-5~60℃
     冷端温度补偿误差:每 20℃误差1℃
     通道隔离:输入-输出-电源之间隔离
    绝缘电阻:≥100MΩ/500V DC(AC)
    隔离能力:1500VAC/1分钟50Hz
    抗电磁兼容性:符合61000相关抗电磁标准
    环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
四、结构及外形尺寸及安装:

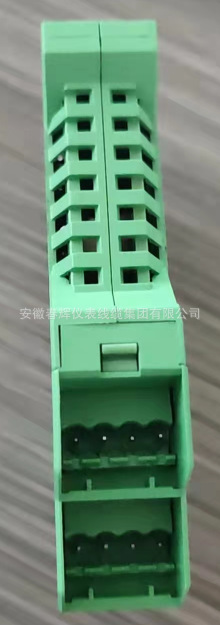

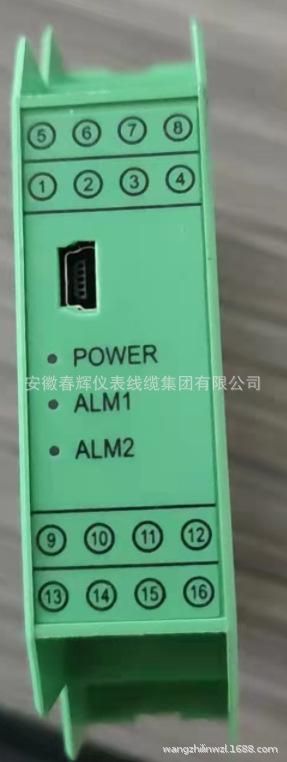

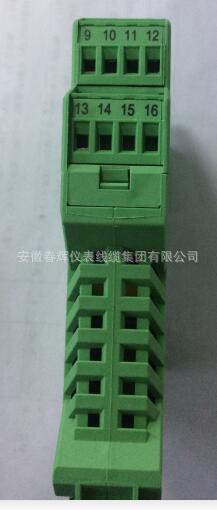

      结构: 卡装式;模块化表芯;ABS材质机壳;拔插式端子
      整机重量:约110g
      安装
     35mm 标准 DIN 导轨卡式安装。
     安装时请注意卡位稳定、牢固。
     尽可能垂直安装,以利于仪表内部热量散发。
