一、概述:

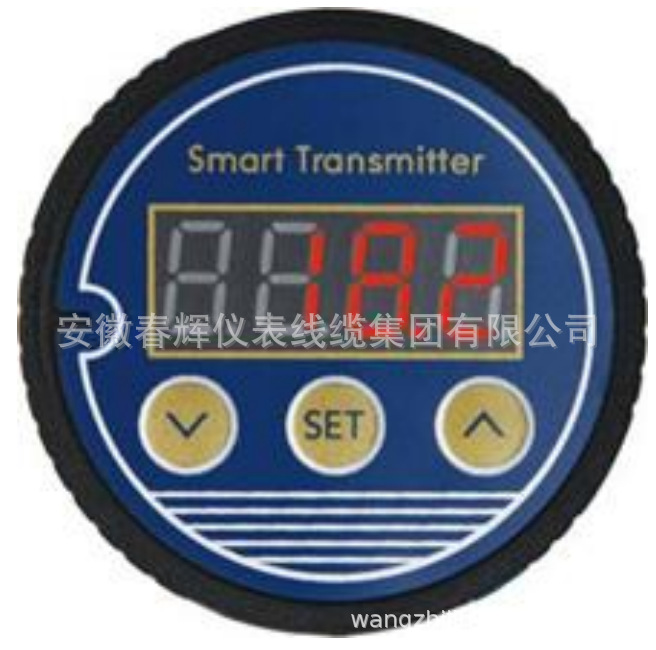

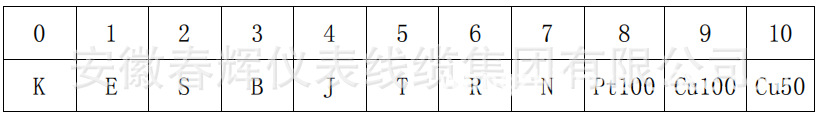

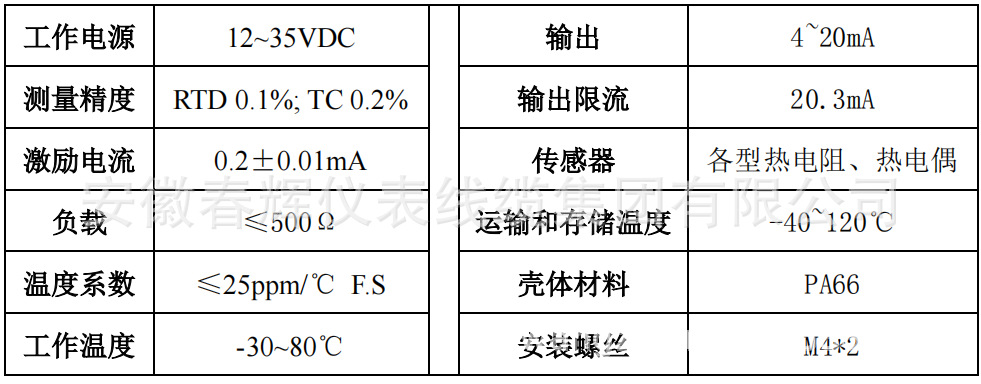

防爆一体化温度变送器现场显示表头CHHSWP-XET100、该智能温度变送器适用于 2088 铝壳,一体化四位数码管显示,相对分立数显变送器、同时兼容多种型号热电偶和热电阻信号变送。防爆一体化温度变送器现场显示表头XHSWP-XET100使用 24 位Σ-△模拟前端,测量的高精度;完善的防浪涌、防雷击以及防反接设计,避免了工程应用中的误安装和误操作;软件设计,包括低压监控复位、多任务调度优化等功能。 二、技术参数:

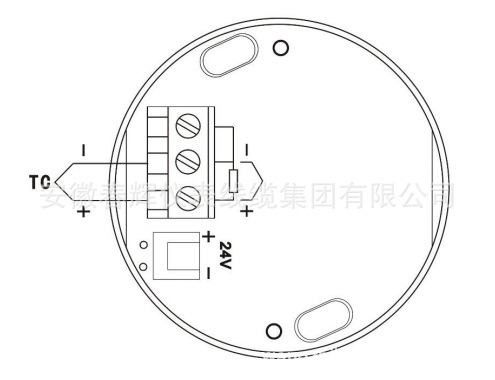

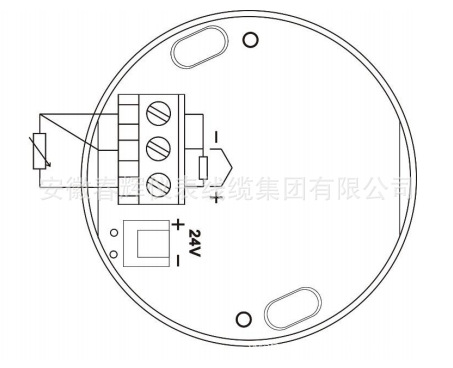

线路板底部视图中,两个对角定位螺柱用于固定线路板变送器铝壳壳体,热电阻和热电偶分别按照上图或电路板上示意图连接。 两线制 4..20mA 输出,即 24V 电源,连接到 24V+和 24V-的接线端子上。

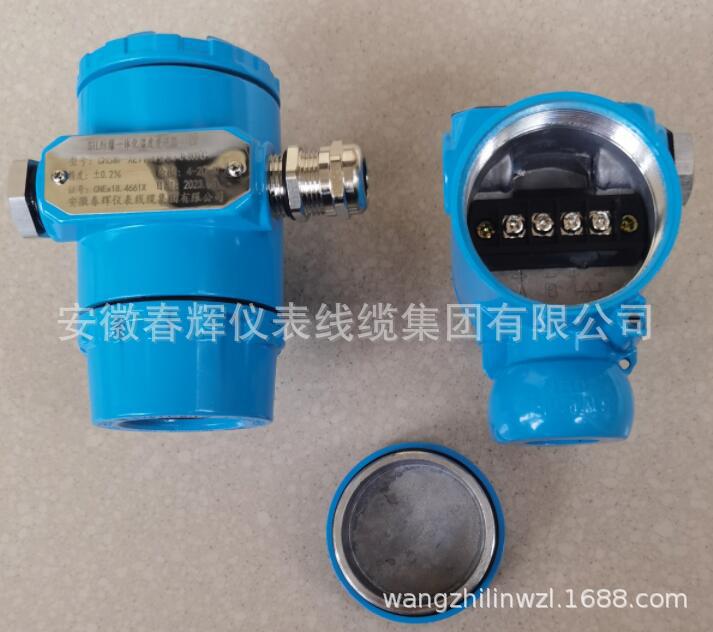

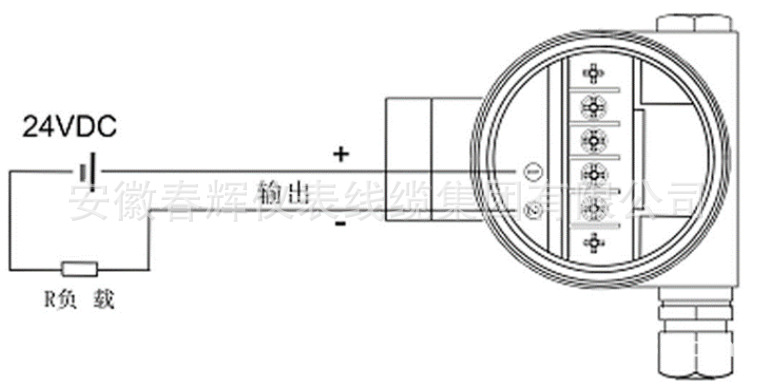

变送器整体输出接线
变送器线路板安装完毕以后,现场仪表工按照上图或后盖内贴纸示意图连接两线制 4..20mA 输出(即 24V 电源线)即可。
五、使用须知: 仪表储藏与使用适宜在环境温度为-30℃~80℃,湿度小于 80%的场合; 仪表连接电源时应参照第三节接线方式进行操作,在确认操作无误后方可接通电源进行运行。

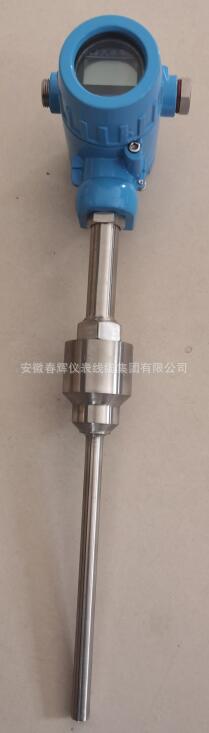

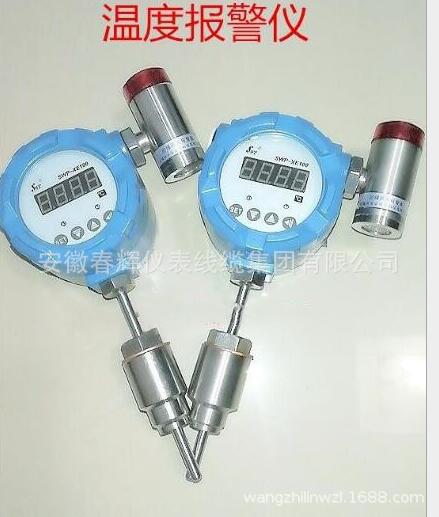

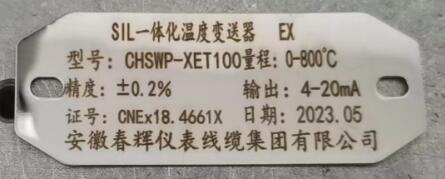

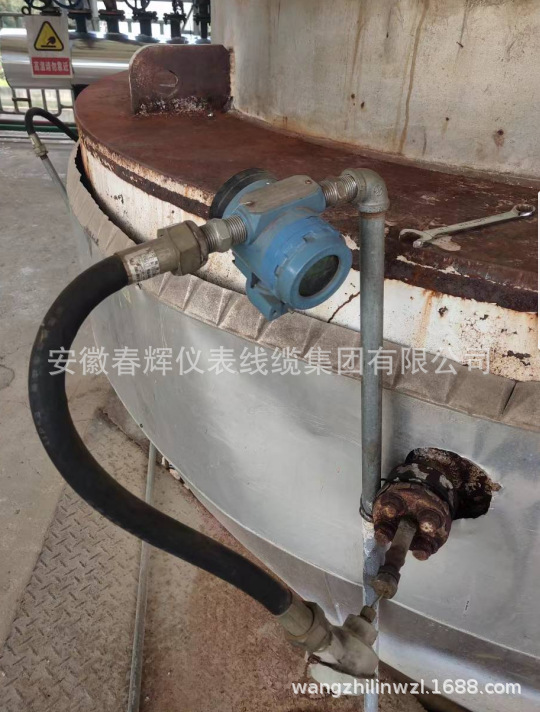

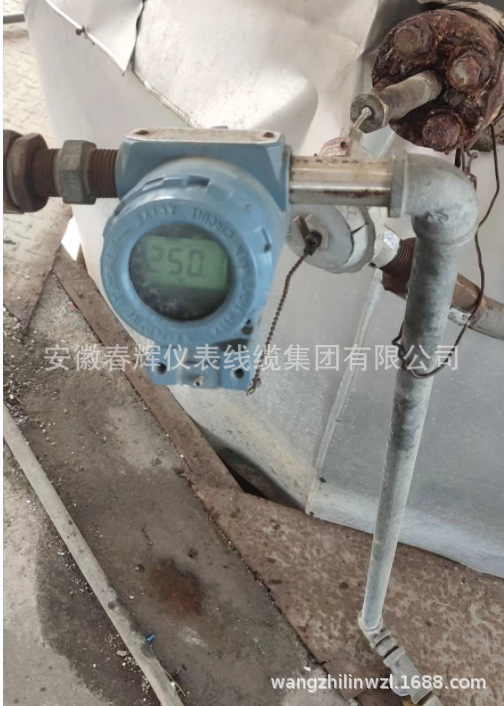

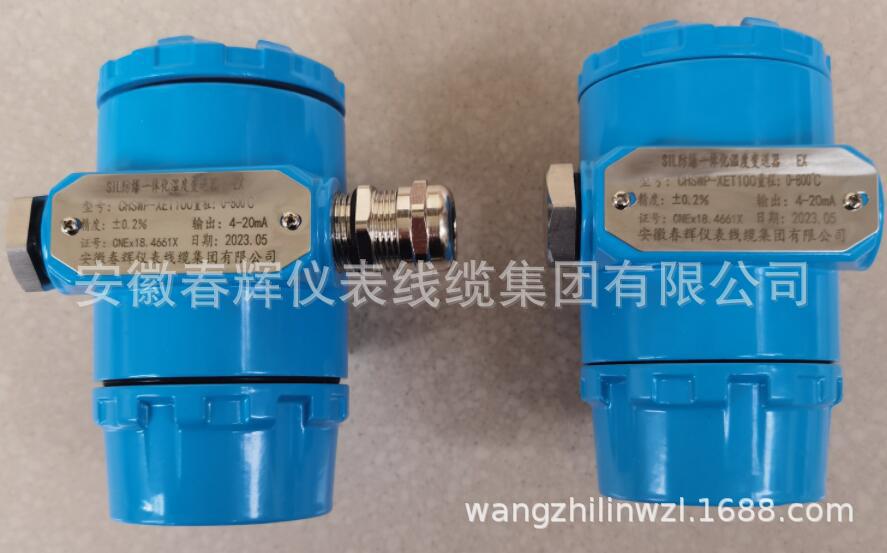

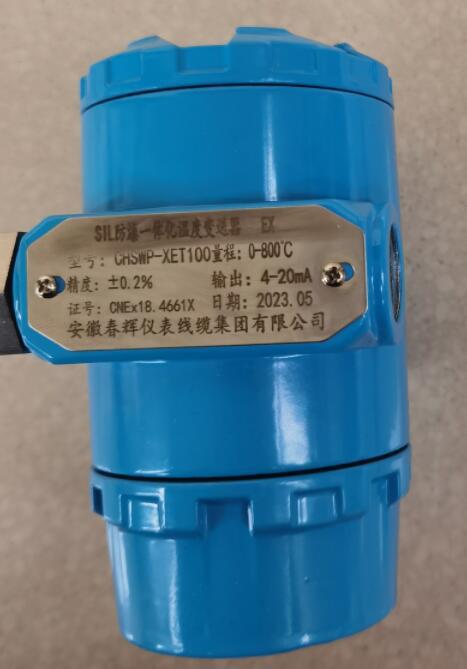

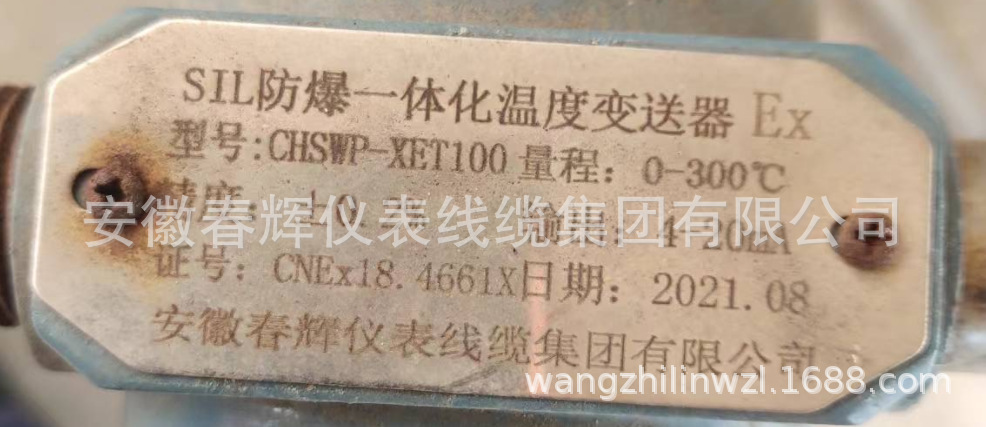

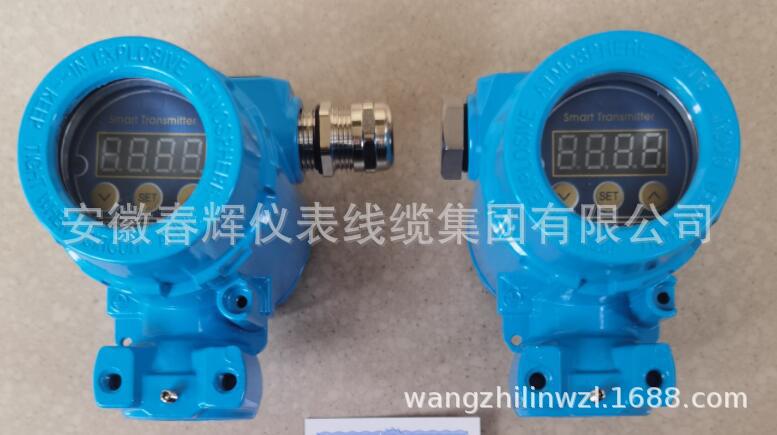

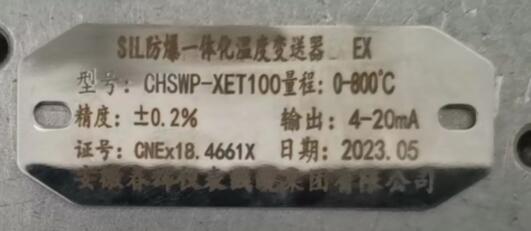

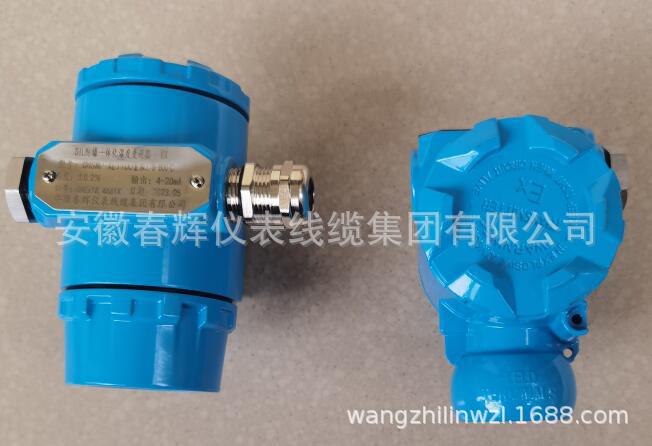

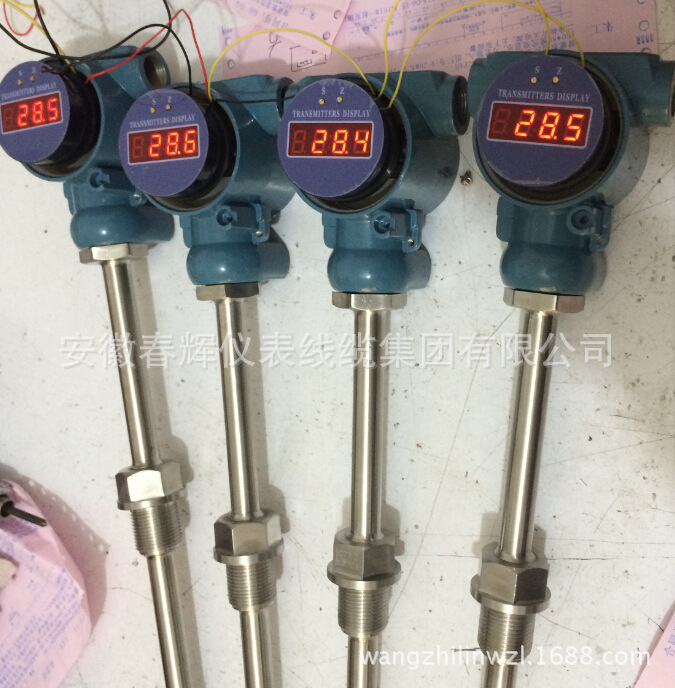

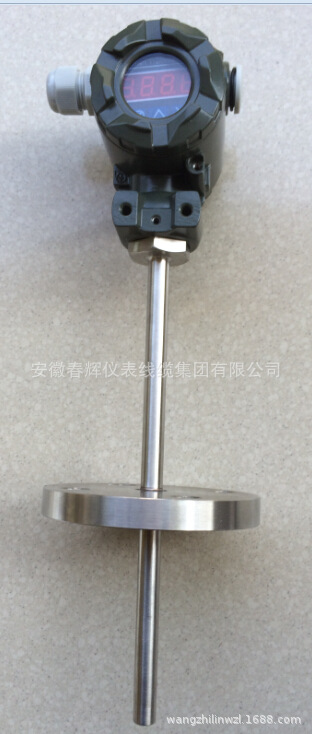

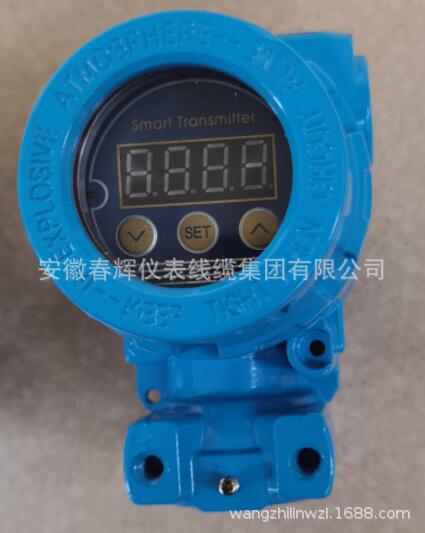

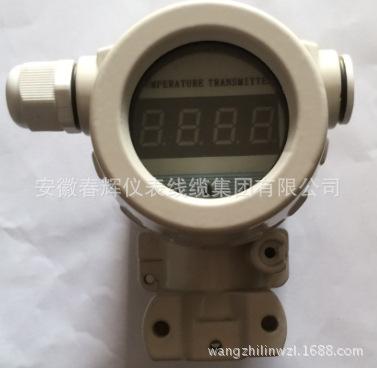

六、产品照片:
